教学实验用凯特尔锅炉简易结构设计

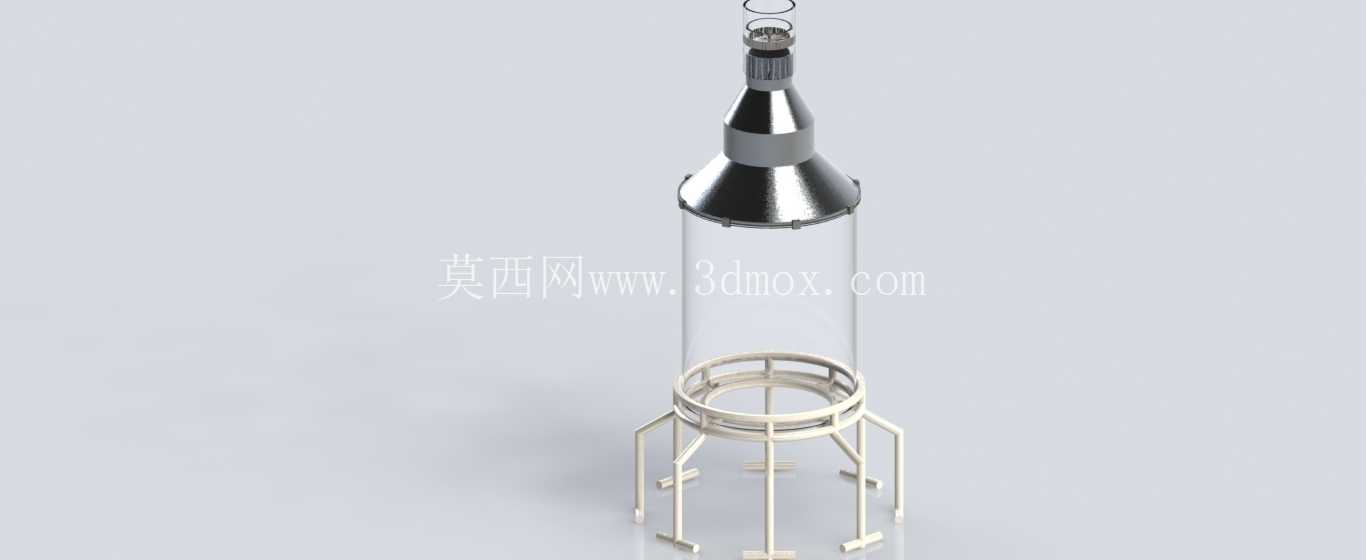

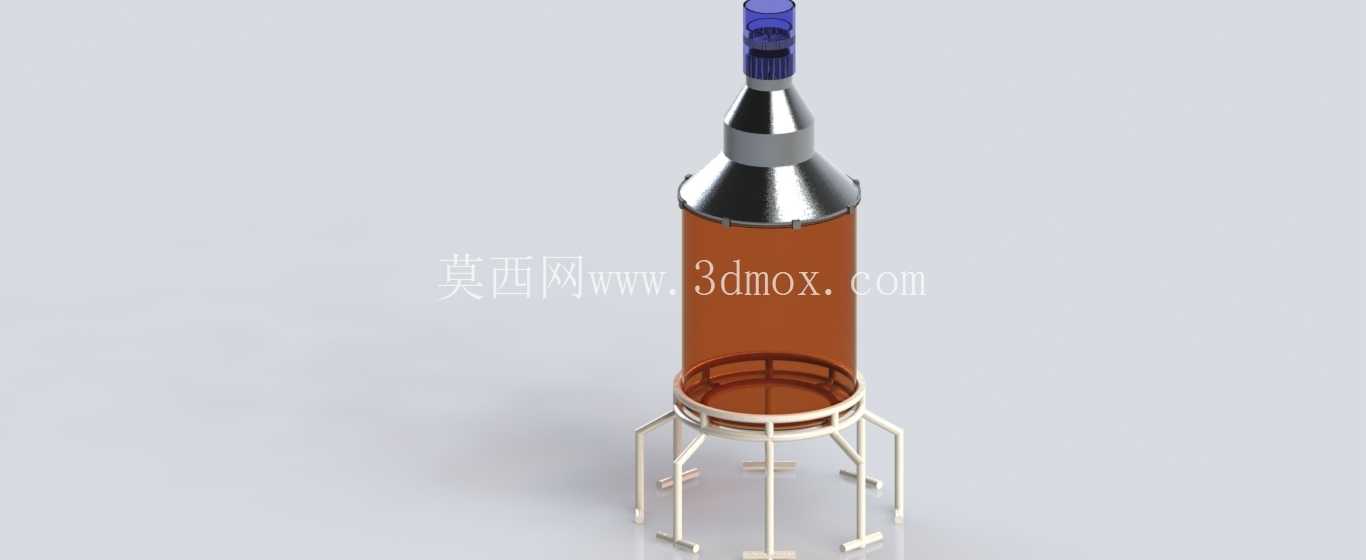

　　这款小型凯特尔炉的三维结构，核心面向院校热工、化工相关专业的基础实验场景搭建，区别于工业级承压锅炉的复杂结构，整体做了大幅简化，适配学生实验操作的低复杂度需求，不需要配套复杂的管路与安全联锁结构，就能完成基础的热交换、介质加热类验证实验。从实际使用场景来看，这类简易炉具主要放置在院校实验台面上，不需要做地面固定，整体外形尺寸控制在常规实验台可容纳的范围内，安装边界预留了侧面操作空间与顶部散热距离，不需要额外搭建专用安装基座，适配常规实验室的台面承重与空间布局。

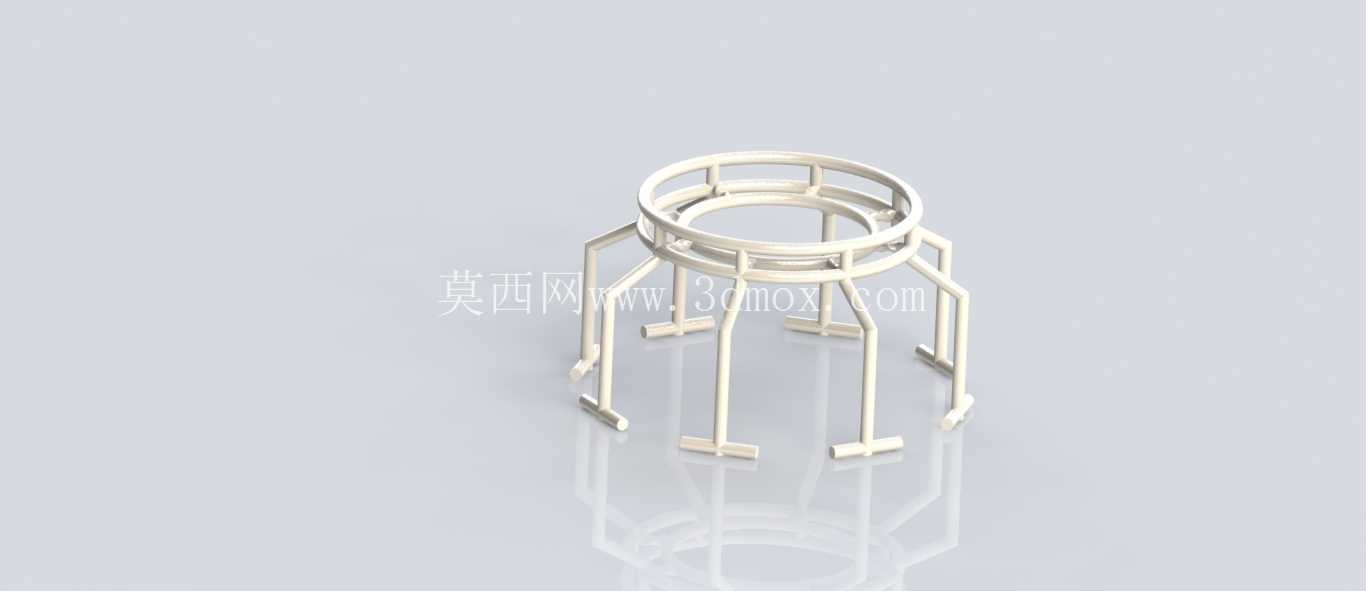

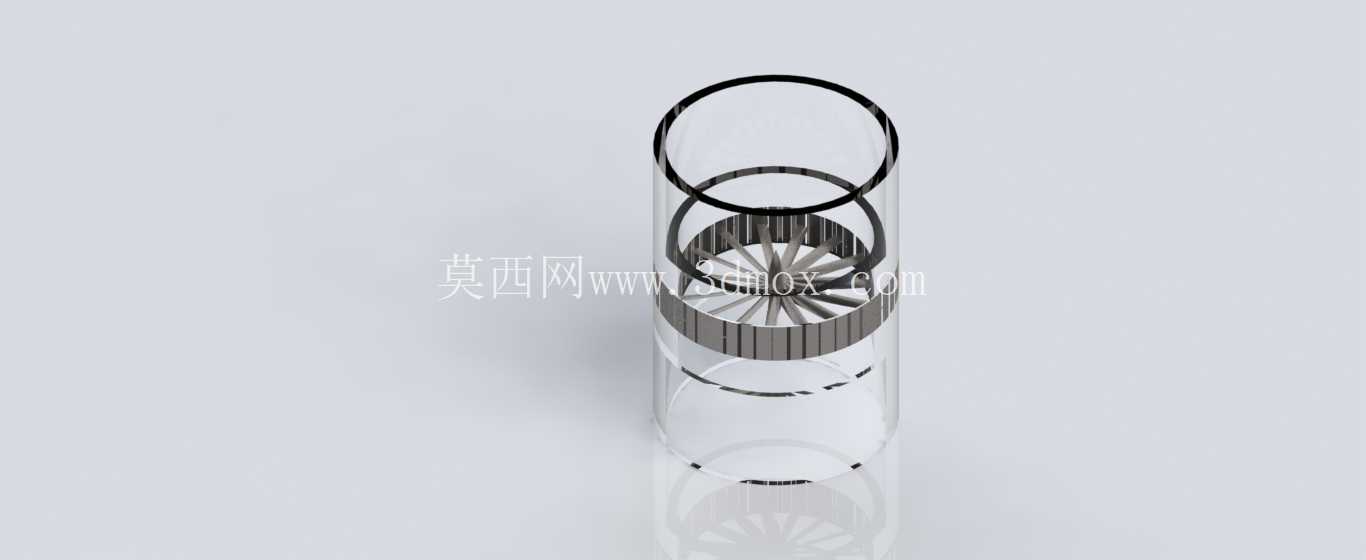

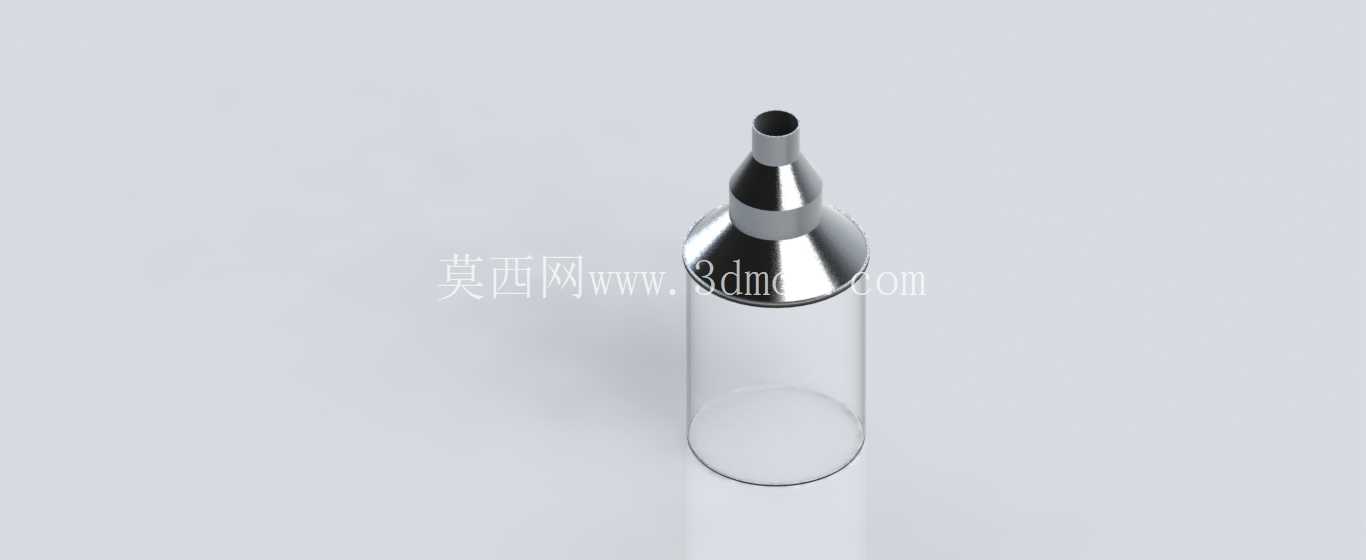

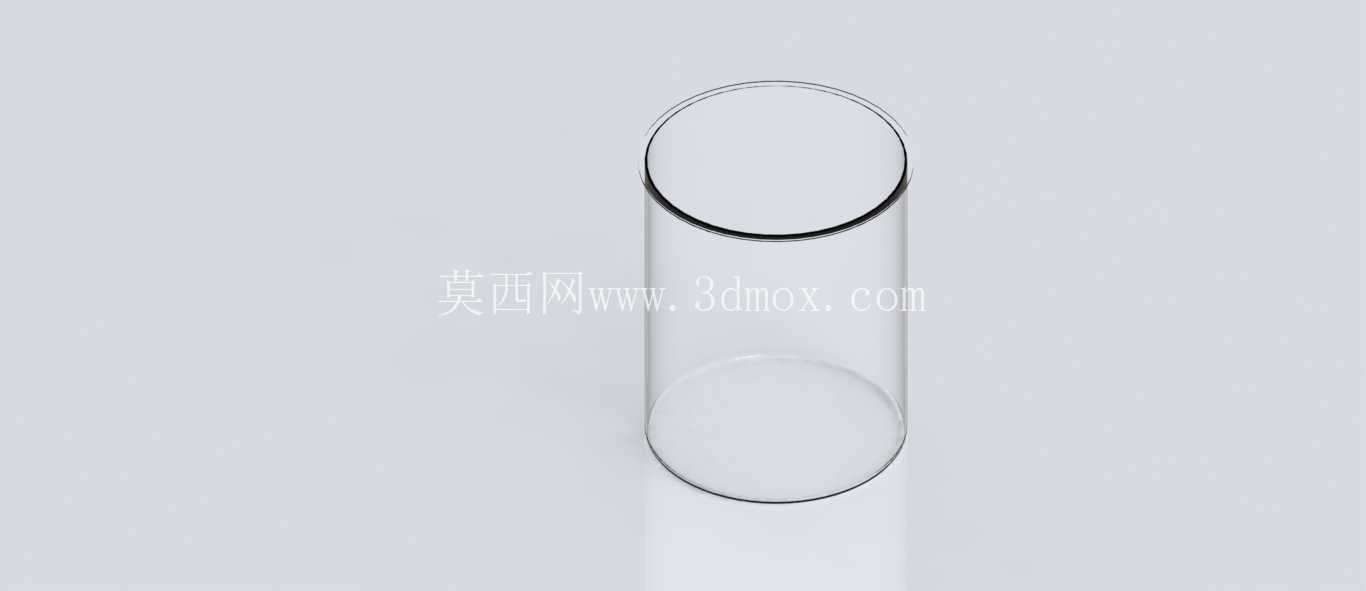

　　结构设计上，炉体主体采用圆柱型腔体结构，腔体壁厚做了均匀化处理，既保证基础的结构强度，又避免多余的材料冗余，加热区域集中在腔体底部，热传导路径做了短路径设计，减少不必要的热量损耗，炉体顶部预留了介质加注与测温元件的安装位，不需要额外改装就能适配常规的实验用温度传感器、液位观测组件。从功能特性来看，这款炉具没有设置复杂的压力控制组件，整体为常压运行结构，规避了学生实验过程中的承压安全风险，炉体外侧的支撑结构做了一体化设计，底部支撑脚的高度预留了足够的空气流通空间，既可以避免炉体热量直接传导到实验台面对台面造成损伤，也能为底部加热区域提供足够的助燃空气流通通道。

　　设计思路上完全围绕教学实验的核心需求展开，没有添加工业锅炉常用的自动给水、压力调节、烟气回收等复杂组件，所有结构都做了外露式设计，学生可以直观观察到炉体的腔体结构、加热区域布局、支撑连接方式，方便理解炉具的基础工作原理，不需要拆解外壳就能完成结构认知。在安装边界的考量上，炉体的所有外接接口都设置在侧面与顶部的易操作位置，接口尺寸适配实验室常规的软管、阀门连接件，不需要定制专用的连接配件，炉体的整体重量控制在单人可搬运的范围内，方便实验课程结束后的收纳与转移。

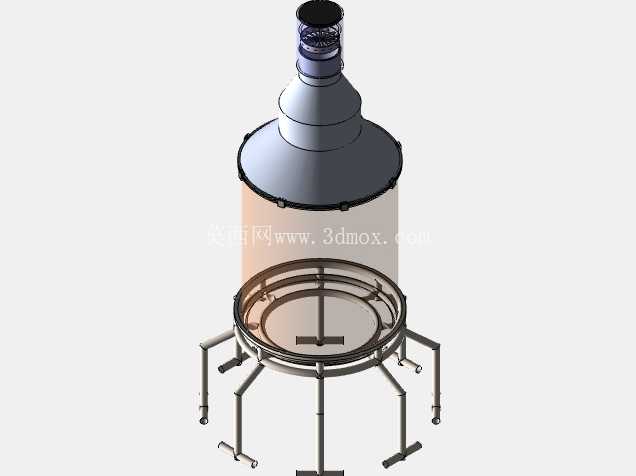

　　结构细节上，炉体的连接部位都做了圆角过渡处理，没有尖锐的棱角，避免实验操作过程中的磕碰划伤，腔体内部的底部做了微倾斜设计，方便实验结束后残留介质的排空清理，减少实验后的清理工作量。不同于工业锅炉的多系统耦合设计，这款简易炉具的结构拆分逻辑清晰，总共分为炉体腔体、底部支撑、加热区预留位、顶部接口四个核心部分，每个部分的连接关系简单明了，学生在进行三维建模练习或者结构拆装实验时，可以快速理清各个部件的装配关系，不需要花费大量时间梳理复杂的管路与线路布局。从热工实验的实际用途出发，这款炉具可以完成基础的水加热沸腾观测、不同液位下的热传导效率测试、简单的介质蒸馏实验等基础教学实验内容，完全覆盖低年级学生的热工基础实验需求，不需要投入高额的工业级实验设备成本，同时也能避免复杂设备操作带来的安全隐患。
