暖通空调系统带法兰连接蒸汽输送管道

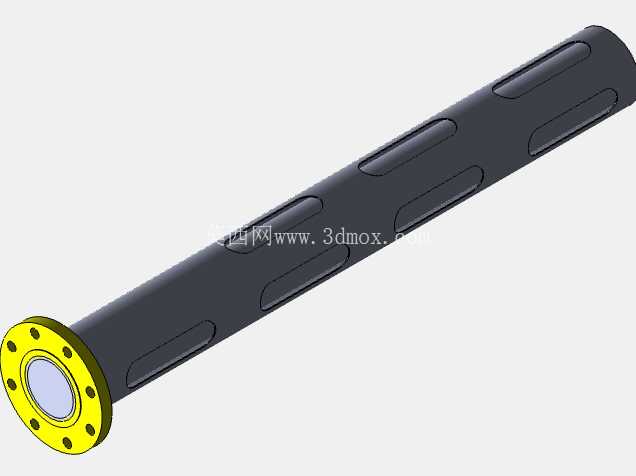

　　在商用建筑暖通空调系统的蒸汽输送支路中，这类带法兰端的蒸汽管道是承担饱和蒸汽输送的核心管路部件，主要应用于空调机组的加湿段、冬季换热盘管的蒸汽供给回路，也可适配小型工业工艺的低压蒸汽输送场景，区别于普通无缝钢管直接焊接的管路，该结构在需要定期拆解维护、设备对接的管路节点处优势明显，能避免焊口反复切割带来的管路变形、密封失效问题。从结构设计来看，管道主体采用等径直管结构，管身外侧设置的多组长条凹槽结构并非装饰性设计，而是考虑到蒸汽输送过程中管壁温度较高，凹槽一方面可以增加管身的结构刚度，减少长直管段在高温蒸汽通断过程中产生的热胀冷缩形变，避免管路因热应力出现拉裂或法兰密封面错位；另一方面凹槽结构可以预留保温层的缠绕固定空间，常规岩棉保温层缠绕时可嵌入凹槽内，减少保温层沿管身轴向滑移的概率，相比光面管道更便于现场保温施工。

　　端部采用的凸面带颈法兰结构，法兰端面均匀分布的螺栓孔可与对应压力等级的设备法兰、管路法兰实现对接，法兰密封面的凸台结构可适配石棉橡胶垫或金属缠绕垫片，在1.6MPa以下的饱和蒸汽输送工况下能保证足够的密封性能，带颈结构可以降低法兰与直管连接位置的应力集中，避免管路振动过程中焊缝位置出现疲劳开裂。设计过程中需要重点考虑安装边界的适配性，法兰端的螺栓孔中心圆直径需要匹配常用暖通阀门、空调机组蒸汽接口的标准尺寸，管身长度可根据现场管路排布的需求调整，但该模型的管身外径、法兰厚度均遵循低压流体输送管道的通用尺寸规范，安装时法兰端需要预留足够的螺栓拆装空间，避免因空间不足导致螺栓无法穿装或紧固。

　　实际应用中，这类管道通常布置在空调机房的蒸汽管井、吊顶内的蒸汽支路上，输送的饱和蒸汽温度通常在120℃到160℃之间，管身的结构设计也考虑了冷凝水的排放坡度需求，安装时保持千分之三的坡度即可让管内产生的冷凝水顺着坡向流向疏水阀节点，避免管内积水形成水锤。不同于化工场景的高压蒸汽管道，暖通场景的蒸汽管道压力等级较低，但对安装便捷性、维护便利性要求更高，法兰连接的形式可以让管路在设备检修时快速拆解，无需动用切割设备，降低后期运维的工作量。

　　建模过程中，管身的凹槽采用圆周均布的阵列方式排布，凹槽的深度控制在管身壁厚的三分之一以内，避免削弱管身的承压能力，法兰端的螺栓孔数量、孔径均参照对应公称直径的法兰标准设定，密封面的凸台高度、粗糙度要求也在模型结构中做了对应体现，能直接用于管路排布的干涉检查、预制加工的尺寸参考，现场施工时可根据模型的尺寸提前预制管段，减少现场测量、切割的工作量，提升管路安装的精度。
