草图滑轮展开动画传动结构设计

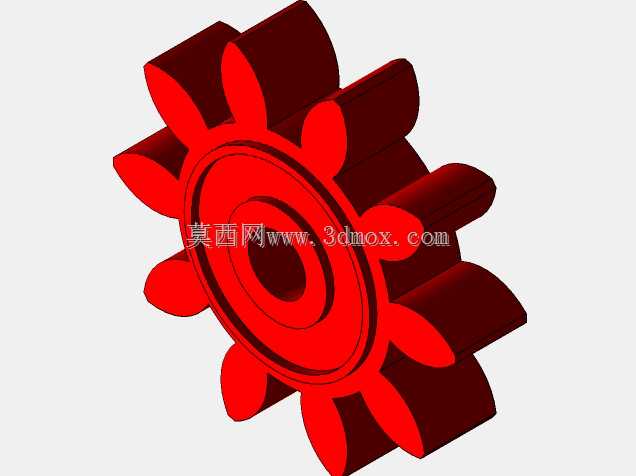

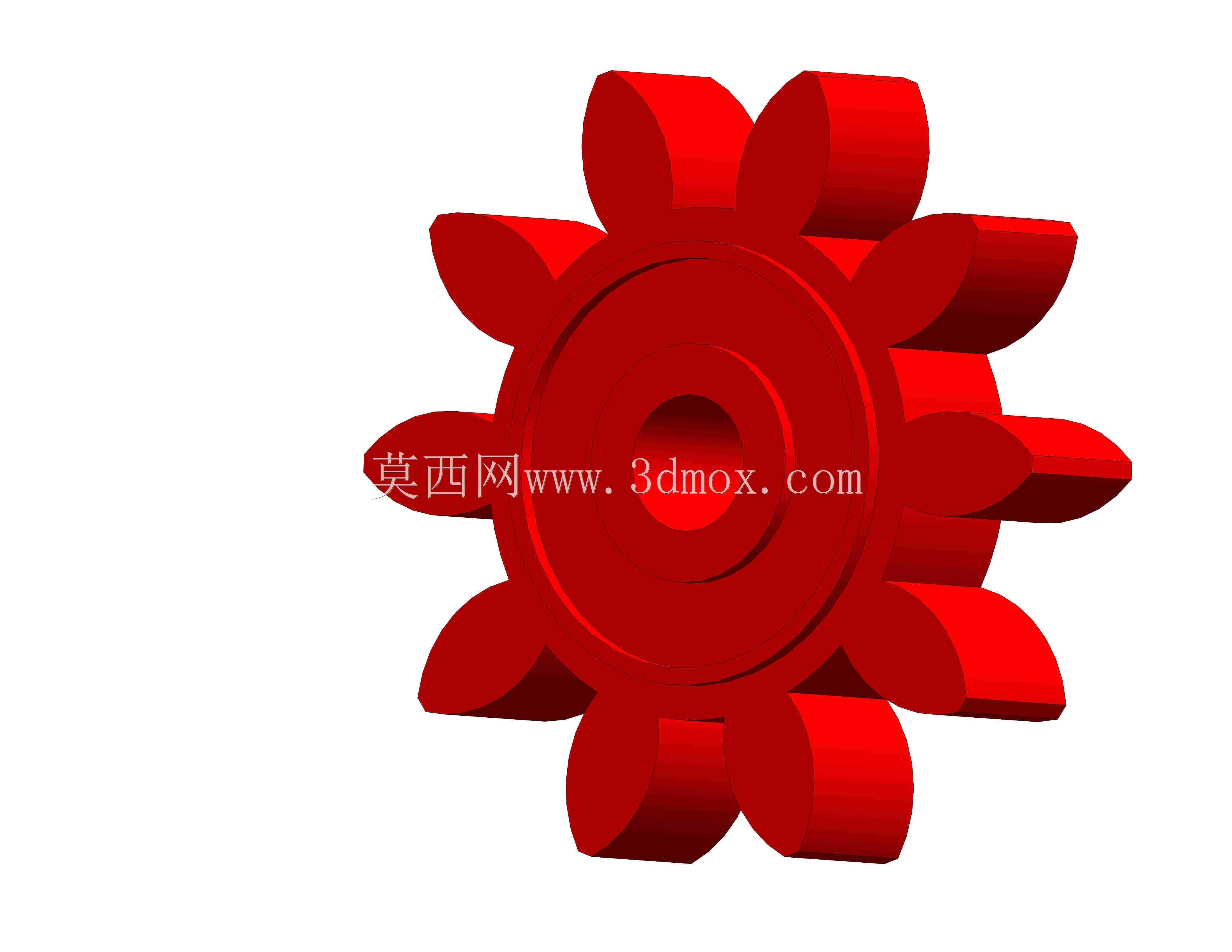

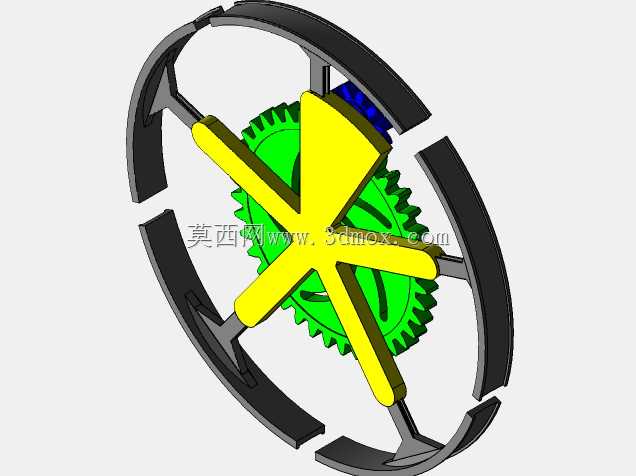

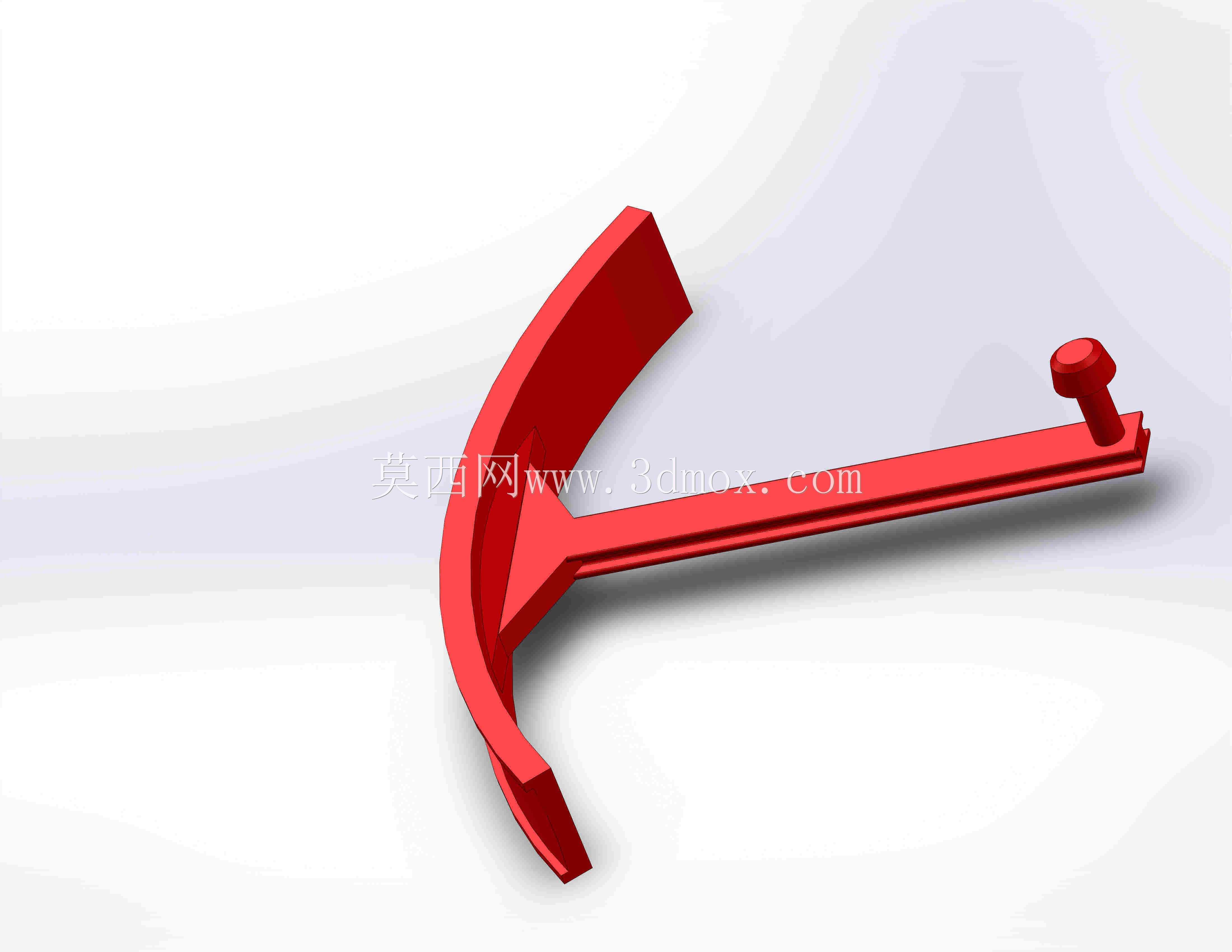

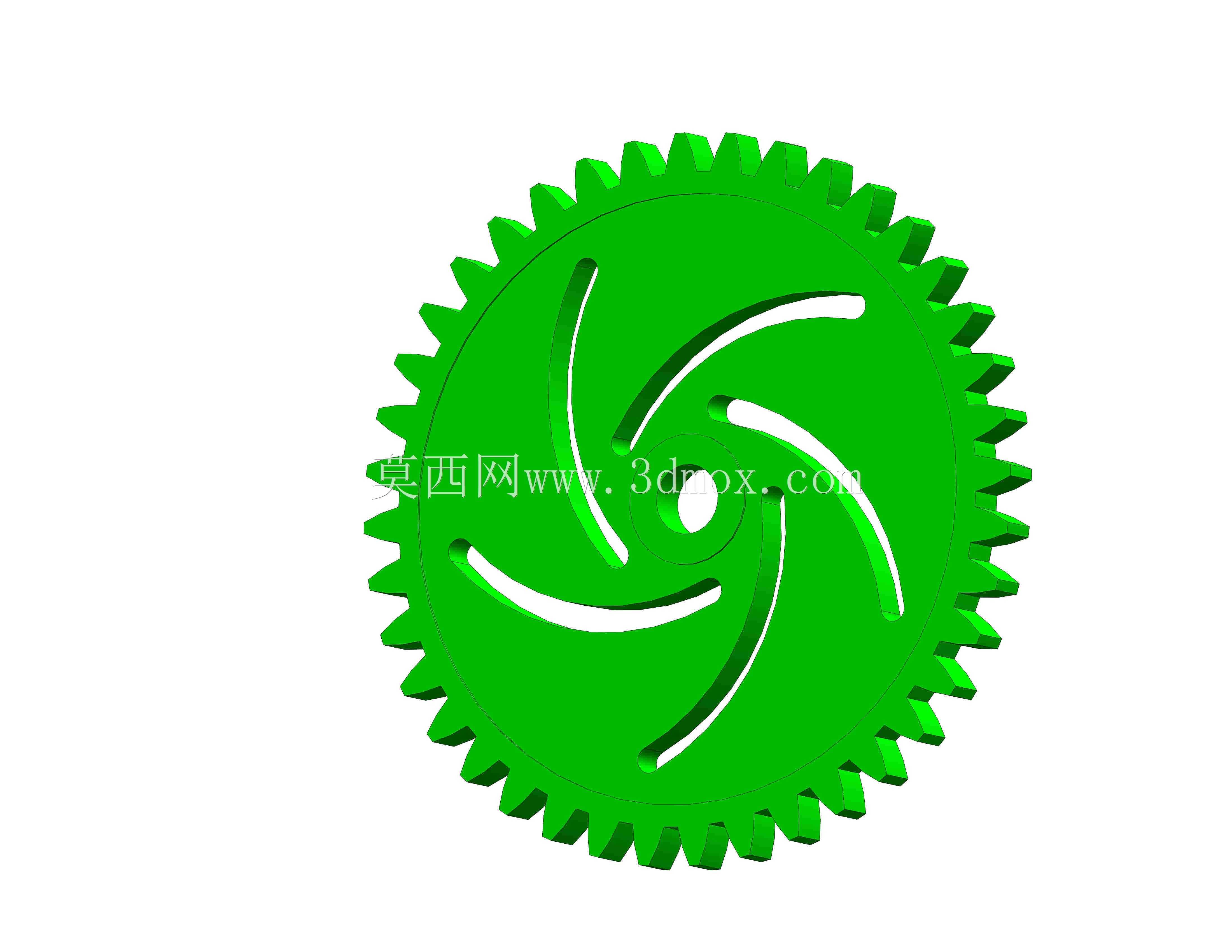

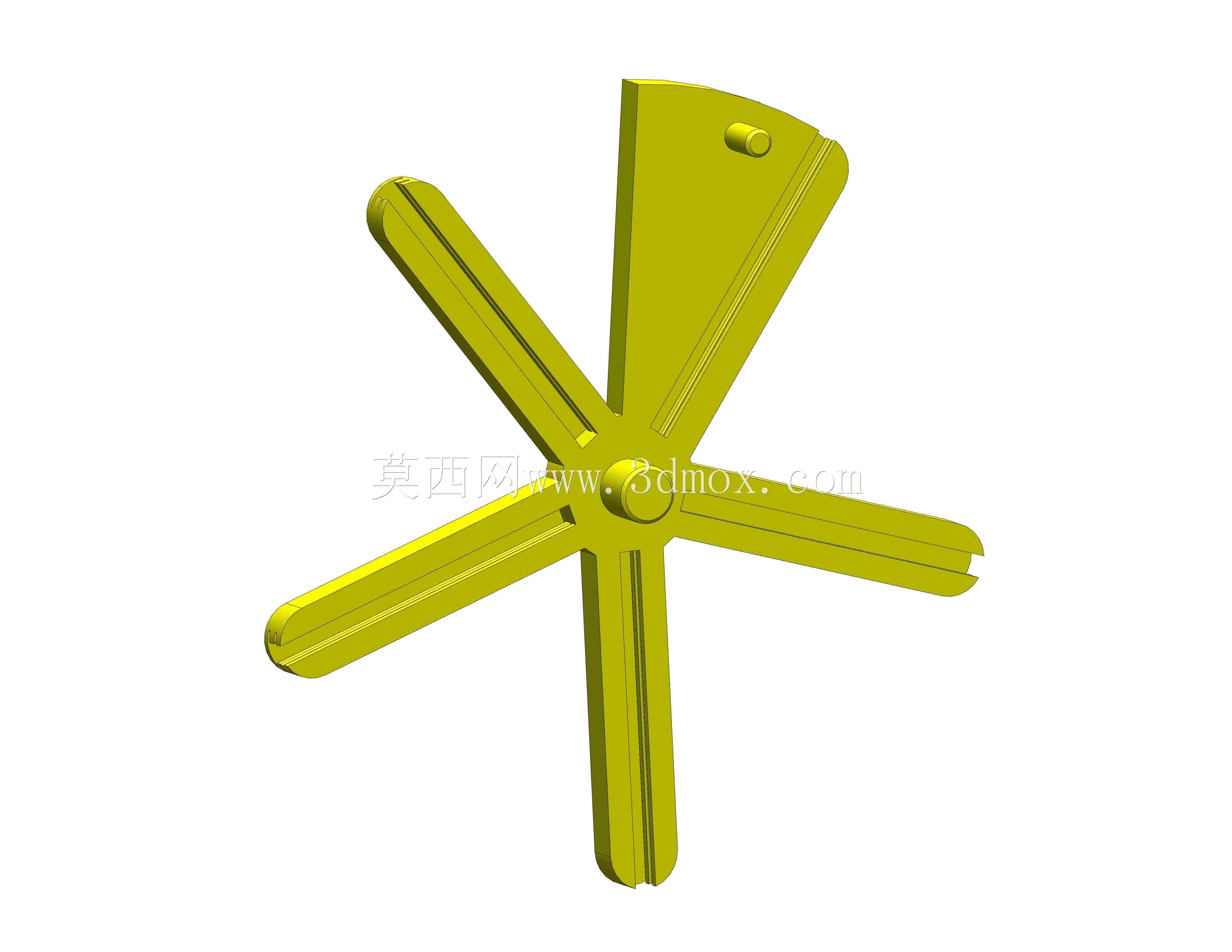

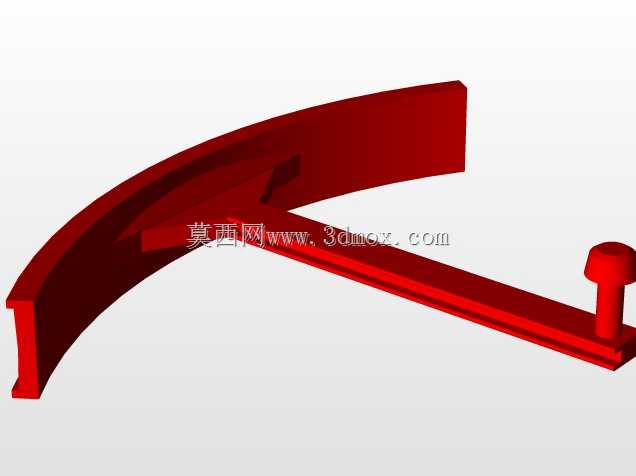

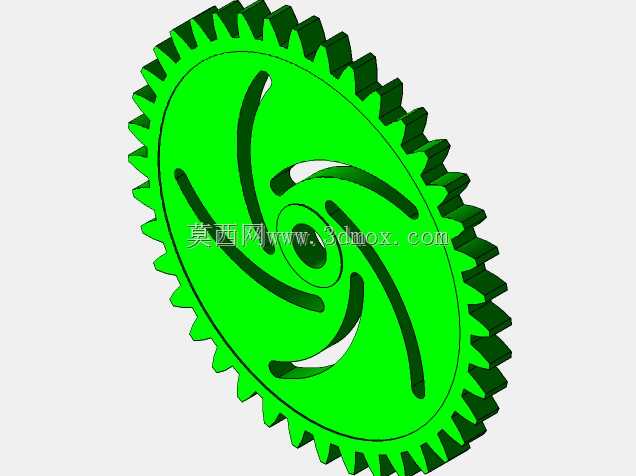

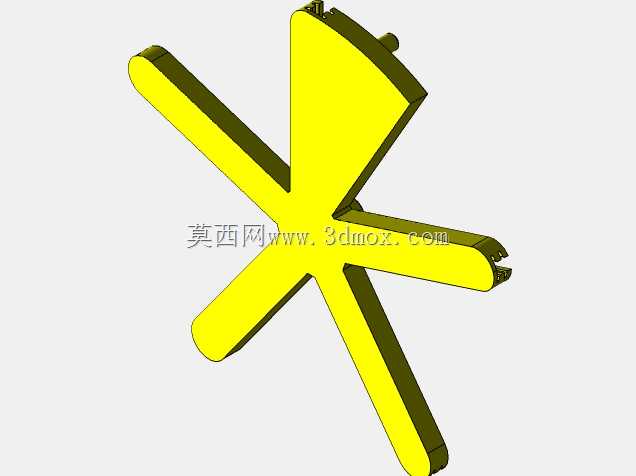

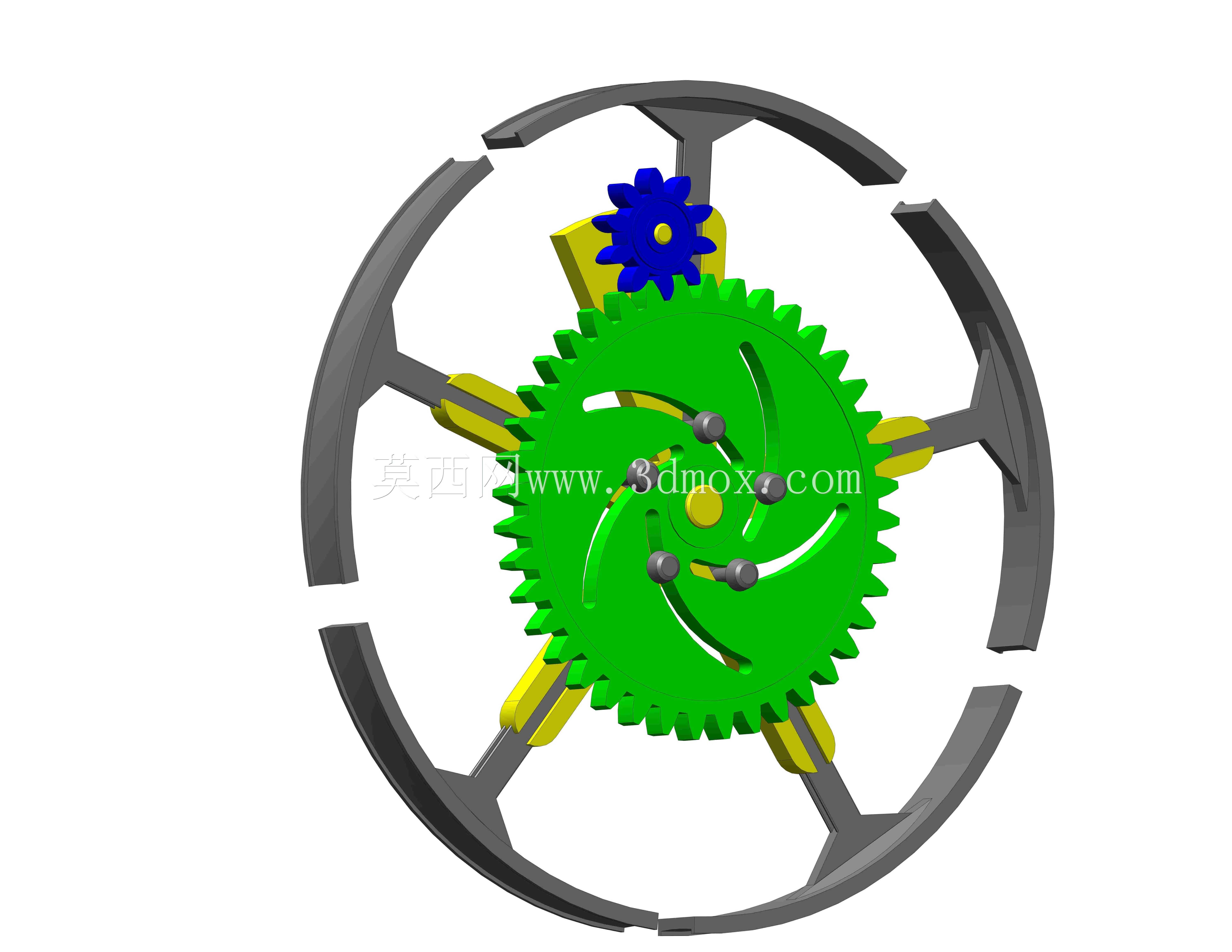

这套轮系传动结构的设计，最初是为了演示小空间内的定轴轮系与间歇限位配合的运动逻辑，常被用在小型教具演示、轻载间歇进给机构的原理验证场景中，不少职业院校的机械原理课堂会用这类结构做传动比计算、运动轨迹分析的具象演示载体，部分小型轻工设备的工位切换限位结构也会参考这类轮辐式外框配合中心齿轮的布局思路。结构核心采用中心大直径主齿轮作为动力输入件，齿轮周向均匀分布的销轴作为滑动限位副，配合六组沿径向布置的黄色导向滑爪，滑爪端部与外侧断开式轮辐框架的卡槽配合，当中心齿轮转动时，齿轮齿面先啮合上方的蓝色小惰轮完成动力分流，同时齿轮端面的销轴会推动滑爪沿径向做往复伸缩运动，滑爪伸出时卡入外轮框的缺口，带动外框做步进式转动，滑爪回缩时与外框脱离，外框保持静止，以此实现输入连续转动、输出间歇步进的传动效果。设计过程中优先考虑了运动干涉的规避，中心齿轮的齿顶圆与外轮框的内圈预留了0.8mm的单边间隙，滑爪的导向槽长度按照销轴的偏心行程做了1.2倍的余量设计，避免运动过程中出现卡滞；上方的小惰轮采用变位齿轮设计，调整了与中心齿轮的啮合侧隙，抵消3D打印或机加工过程中带来的齿厚误差，保证传动平稳无冲击。外轮框采用断开式六辐条结构，并非整圈设计，每段弧框的缺口位置刚好对应滑爪的伸出卡入点位，这种设计一方面减轻了整体结构重量，另一方面可以通过调整缺口的分布角度，灵活调整外框每次步进的转动角度，适配不同的工位分度需求。安装边界上，整套结构的轴向厚度控制在15mm以内，中心齿轮的安装轴孔直径为6mm，可直接适配常规的小型步进电机输出轴，外轮框的外圈直径为120mm，安装时仅需要固定中心轴与惰轮轴两个支点，不需要额外的外框支撑结构，整体占用安装空间极小。滑爪与中心齿轮端面的接触面上设计了0.3mm的储油凹槽，长期运行时可以留存少量润滑脂，降低滑动摩擦的磨损量，所有轮齿的齿形均采用标准渐开线设计，模数为1，压力角20度，具备良好的互换性，若需要调整传动比，仅需要更换中心齿轮与惰轮的齿数，不需要改动滑爪与外轮框的结构，拓展性较强。在动画演示层面，这套结构可以完整展示从齿轮啮合、滑爪伸缩到外框步进的全周期运动过程，每个运动节点的配合关系都能直观呈现，不需要额外拆解结构就能看清内部的动力传递路径，对于刚接触机械传动的设计人员来说，能快速理解间歇轮系的工作逻辑，也能作为非标机构设计时的分度传动参考方案。
