槽轮间歇转位驱动机构运动仿真设计

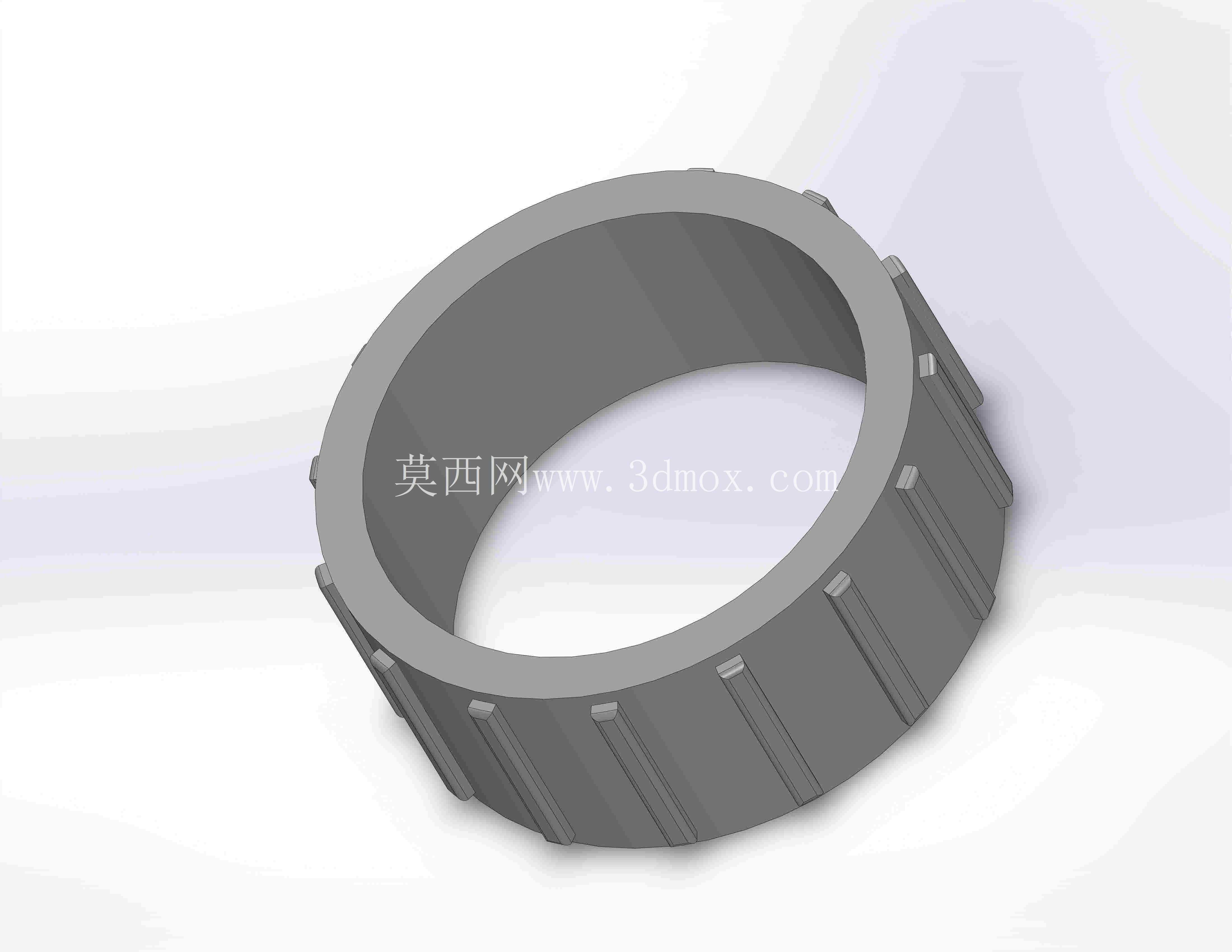

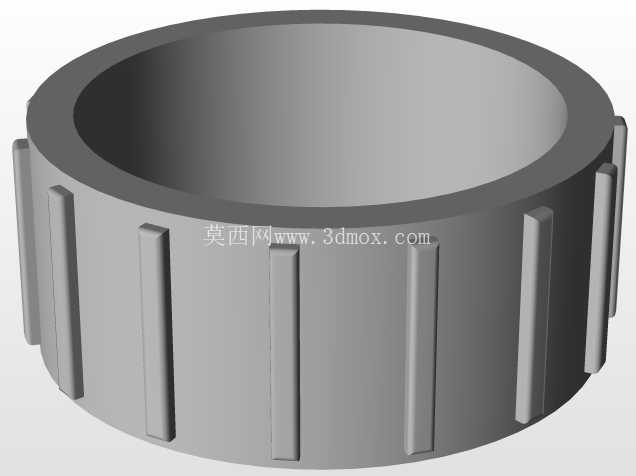

这套槽轮转位驱动机构，核心是实现间歇式的定角度回转输出，在自动化生产线的工位切换、轻工包装设备的送料步进、工装夹具的多工位转台场景里应用极广，相比棘轮棘爪的间歇传动，槽轮机构的传动冲击更小，转位定位精度更稳定，适合中低速、定节拍的工位转位需求，日常接触最多的就是多工位组装机的转盘驱动、灌装设备的瓶座换位、印刷设备的走纸步进单元，都能看到这类结构的身影。

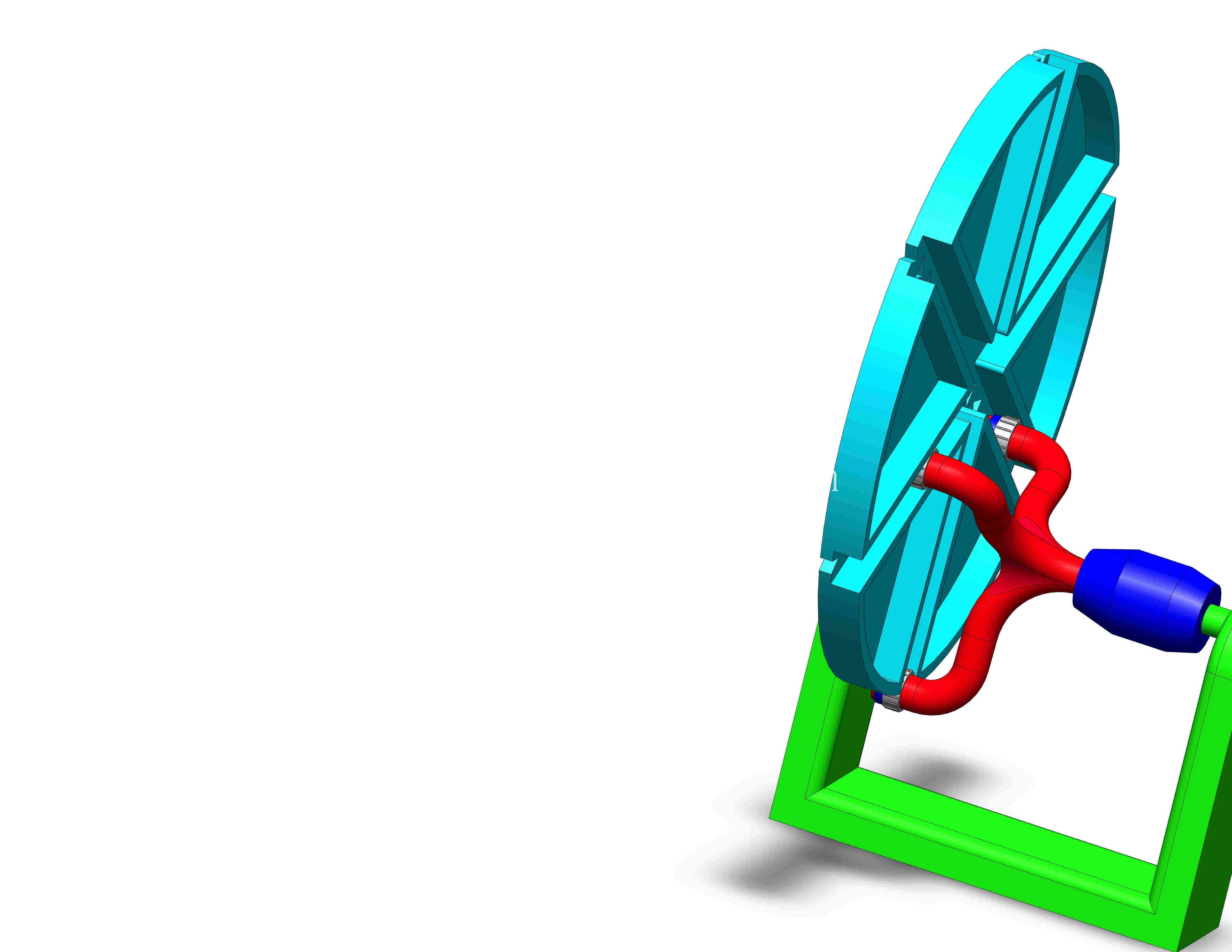

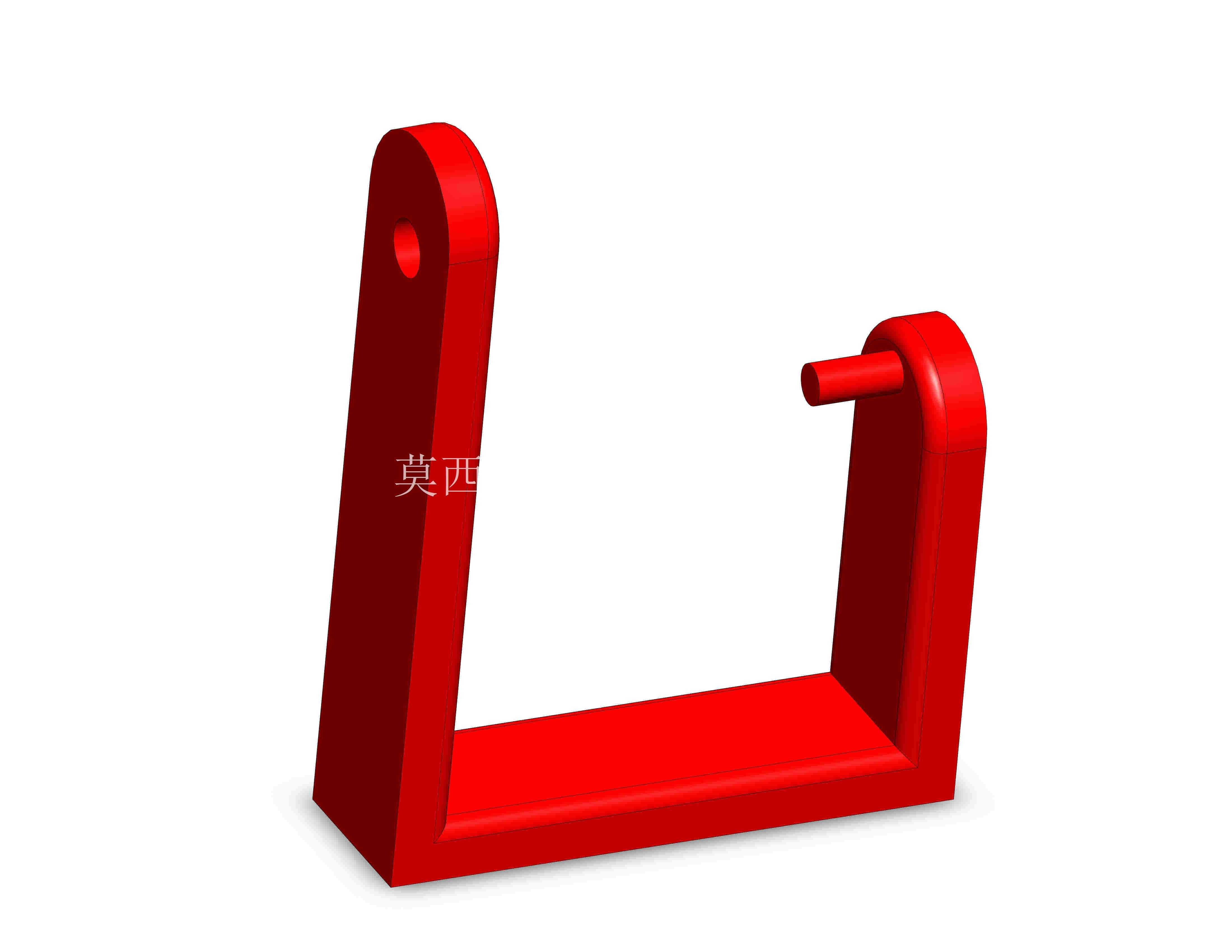

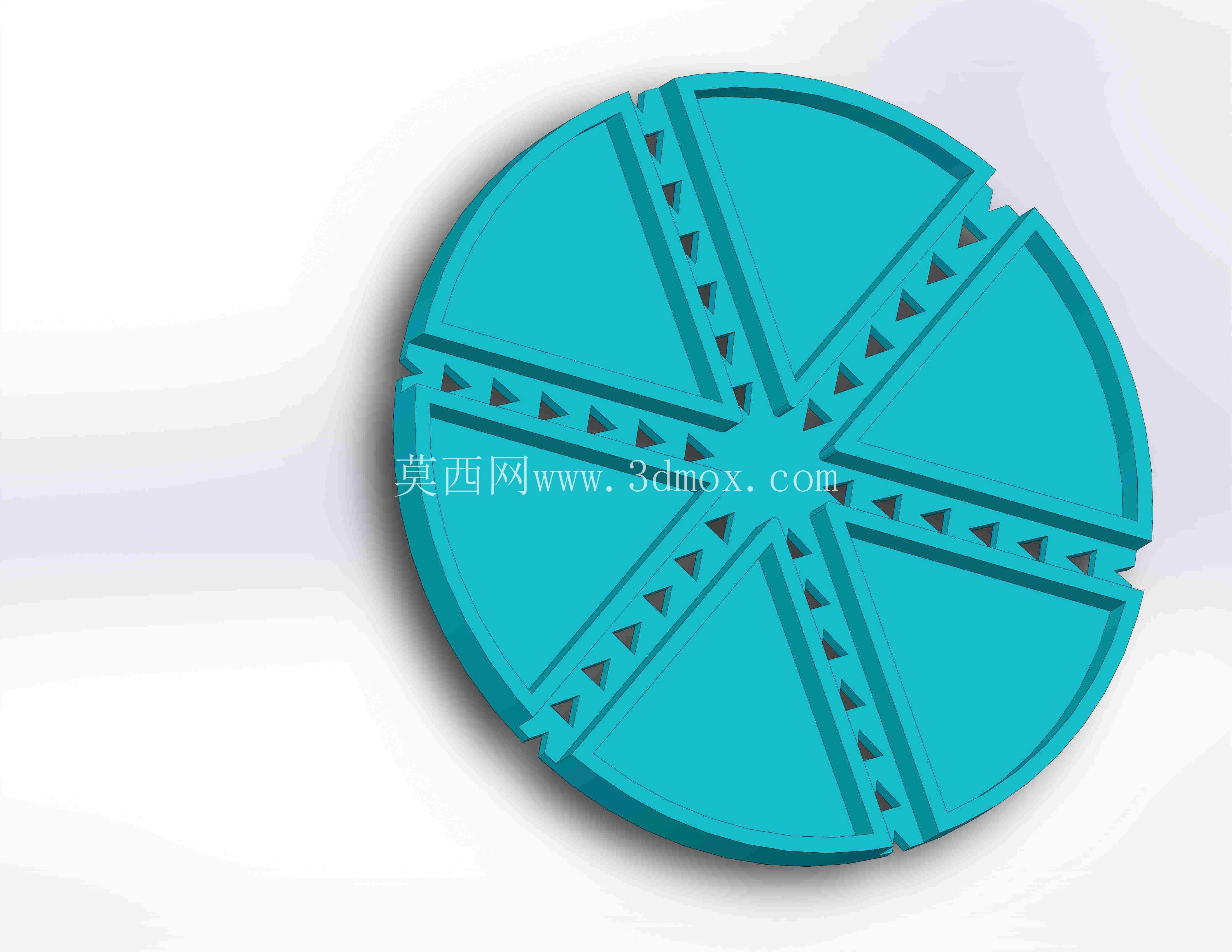

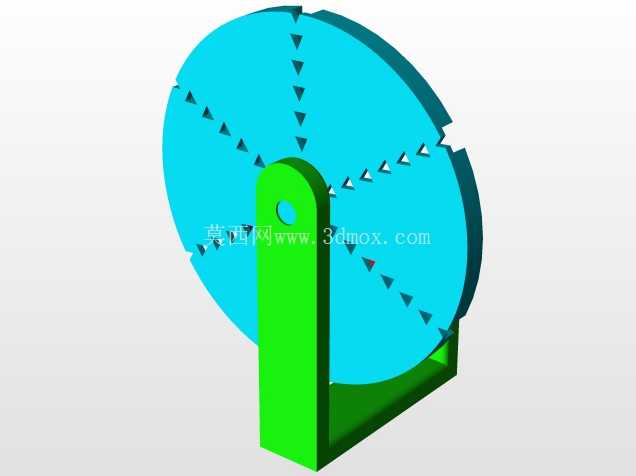

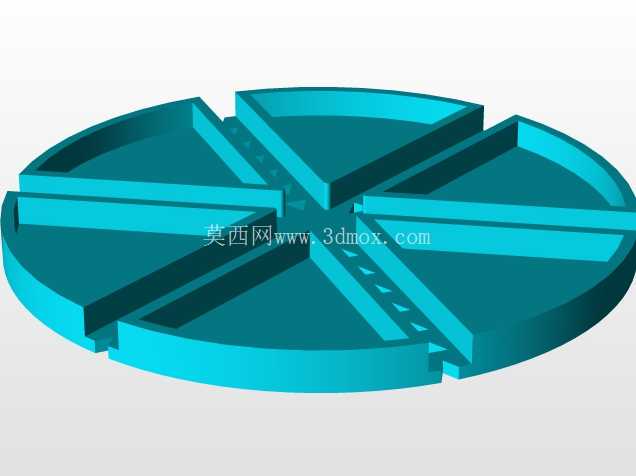

整个机构的核心组成分为三个部分，底部是一体式的L型安装支座，作为整个传动单元的承载基准，支座的竖直立面用来安装槽轮回转组件，水平底面预留了四个安装沉孔，可直接固定在设备台板或者铝型材框架上，安装时需要保证槽轮回转轴与曲柄驱动轴的中心距公差控制在±0.02mm以内，否则会出现槽轮与曲柄销卡滞、传动间隙过大导致转位角度偏差的问题。中间的青蓝色构件是外槽轮本体，圆周方向均匀开了四个径向的导槽，对应每次90度的转位角度，槽轮的中心通过滚动轴承安装在支座的立轴上，槽口的切入切出位置做了圆弧锁止面，当曲柄销脱离导槽的时候，曲柄上的凸弧面会和槽轮的凹弧面贴合锁止，避免槽轮在停歇工位出现自由转动，保证工位定位的可靠性，锁止弧的配合间隙需要控制在0.01-0.03mm，间隙过大会导致停歇时槽轮窜动，间隙过小则会出现转动卡滞、磨损加剧的问题。

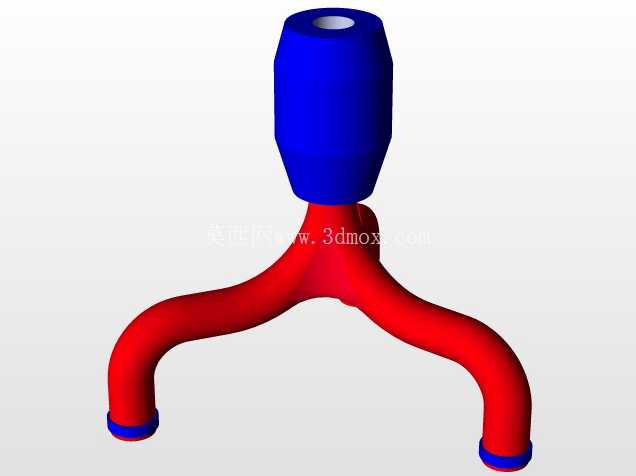

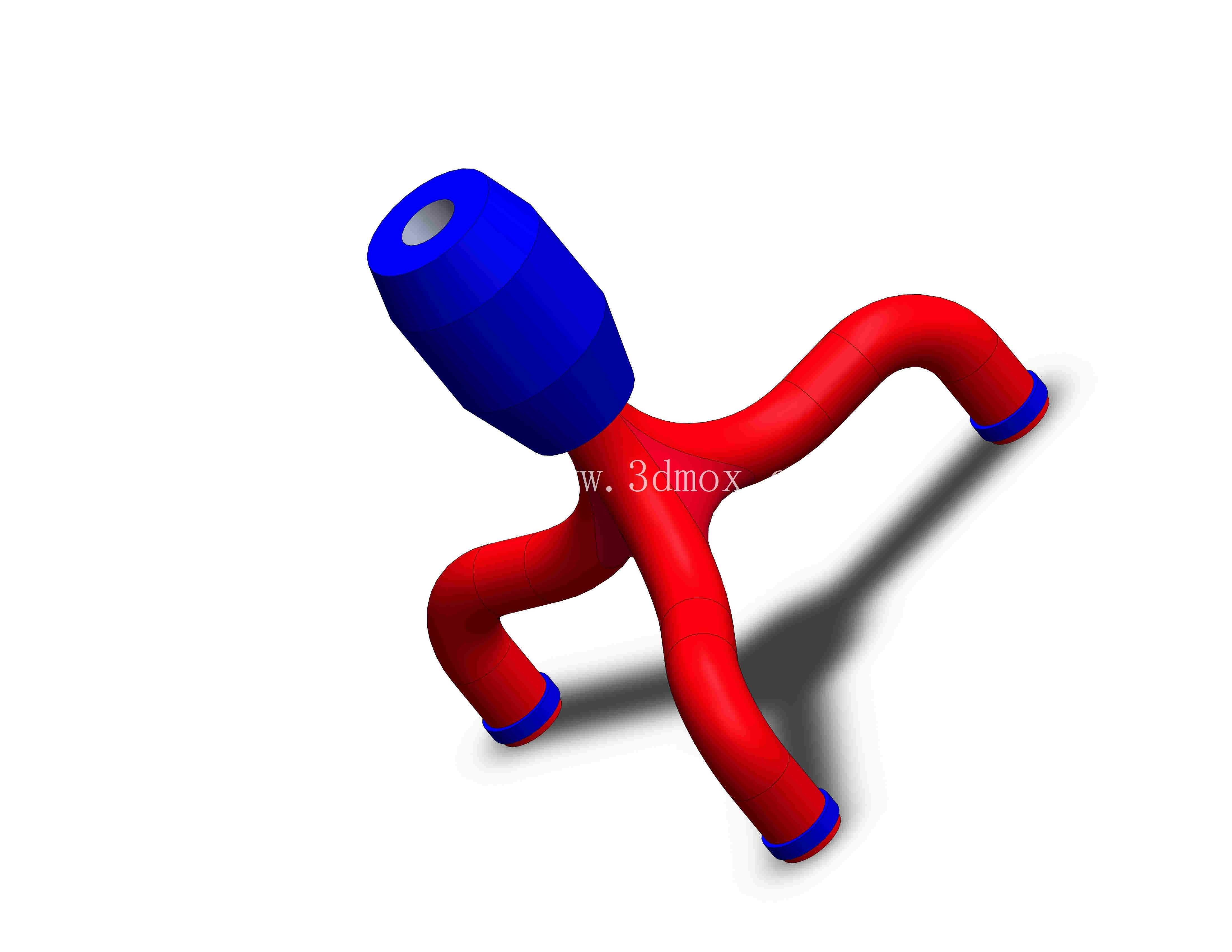

红色的构件是双销曲柄驱动臂，两个圆柱驱动销呈180度对称布置在曲柄臂的两端，曲柄臂的输入端连接蓝色的动力连接轴，可直接对接伺服电机或者减速电机的输出轴，动力输入后曲柄做连续匀速回转，当驱动销进入槽轮的径向导槽时，会拨动槽轮做回转运动，当驱动销脱离导槽时，槽轮进入锁止停歇状态，双销的设计相比单销结构，在曲柄同样转速下，槽轮的动作节拍提升一倍，适合需要更高转位频率的工况，同时双销对称布置可以抵消部分回转惯性力，降低机构运行时的振动。

设计这套结构的时候，首先要根据实际工位数量确定槽轮的槽数，这里采用4槽结构对应4工位转位，每次转位90度，槽数越少转位时的角加速度越大，冲击越明显，槽数越多则运动越平稳，但相同曲柄转速下转位节拍会变慢，需要根据实际设备的节拍要求、负载大小做权衡。其次要确定中心距、曲柄回转半径、槽轮槽口的深度参数，曲柄回转半径需要和槽轮的中心距匹配，保证驱动销在导槽内的运动轨迹平滑，不会出现刚性冲击，驱动销的外径要和导槽的宽度做间隙配合，间隙量取0.02-0.05mm，既保证传动灵活，又不会因为间隙过大产生反向冲击。

安装边界方面，整个机构的横向安装尺寸不超过200mm，纵向高度不超过180mm，动力输入轴的轴径为12mm，可匹配常规的400W伺服电机或者60型减速电机，安装支座的底面沉孔为M6规格，孔位间距为120mm*80mm，可直接适配标准的工业铝型材安装槽距，不需要额外做转接板。槽轮回转轴的输出端可直接安装转台工装，负载能力根据轴承选型确定，常规深沟球轴承配置下，端面轴向负载不超过5kg，径向负载不超过10kg，适合小型多工位组装、检测、送料类设备使用。

在实际应用中，这类机构不需要额外的定位锁止结构，依靠自身的锁止弧就能实现停歇时的位置固定，结构简单可靠，维护成本低，相比凸轮分割器成本更低，适合节拍固定、定位精度要求在±0.1度以内的中低速工况，设计时需要注意在驱动销位置加装自润滑衬套，降低长期运行的磨损量，同时在回转副位置预留润滑脂加注空间，延长机构的使用寿命。运动仿真过程中可以直观看到槽轮的启停加速度变化，验证锁止弧的配合是否存在干涉，驱动销的切入切出是否平滑，提前规避实际加工装配后出现的卡滞、冲击问题，减少物理样机的调试成本。
