双法兰连接弯型管路转接构件

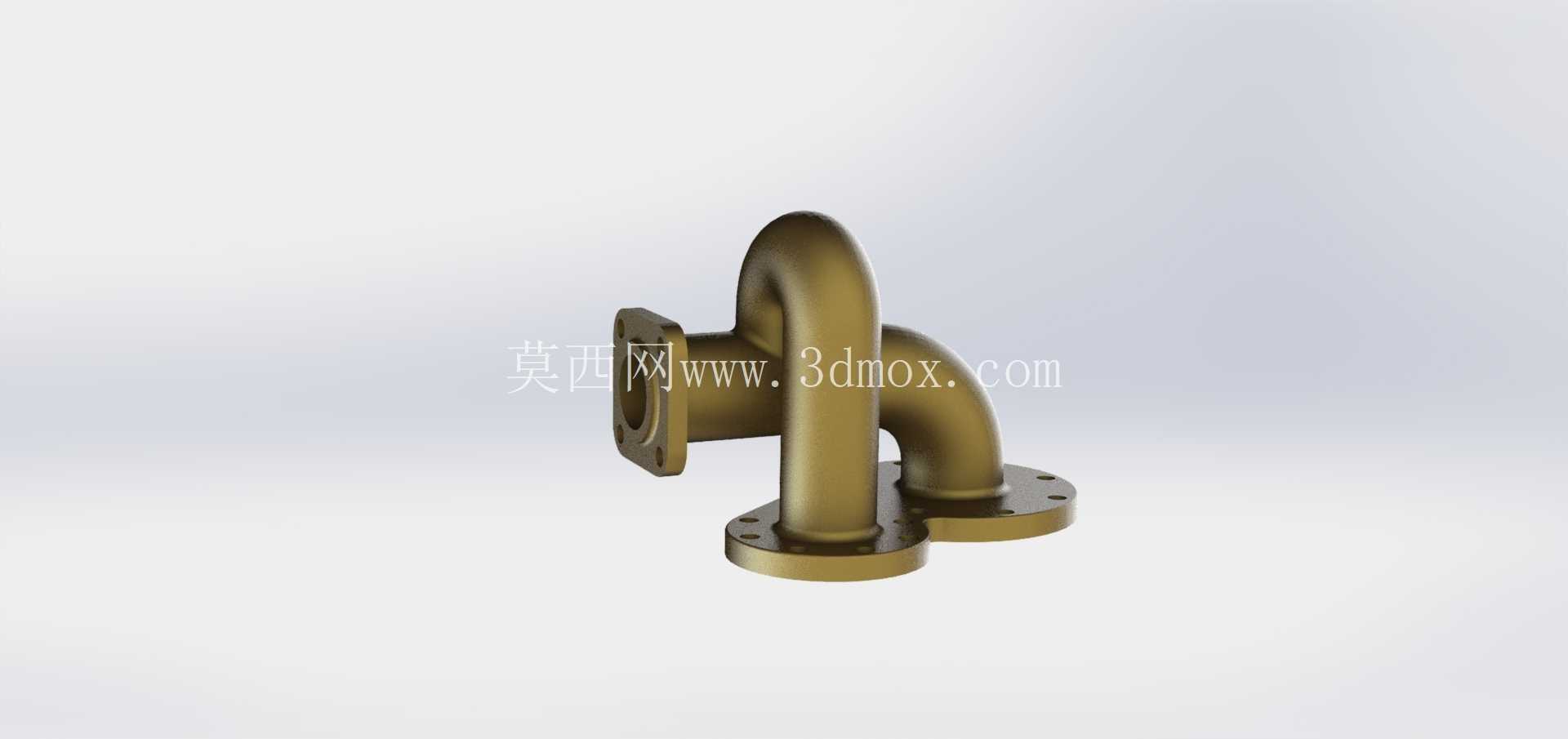

　　在工业流体输送系统的管路布设作业中，受设备安装空间限制、管线走向调整需求、不同接口端面对位偏差等因素影响，经常需要用到带法兰连接结构的弯型转接构件，本次涉及的双法兰弯管构件，就是针对这类场景设计的管路转接部件。这类构件常应用在化工介质输送管线、暖通循环水系统、车间压缩空气配送管网、小型液压站油路布设等场景中，核心作用是在不额外增加多段直管加弯头拼接冗余结构的前提下，完成两个垂直方向法兰接口的连通，减少管路连接点的密封风险点，同时压缩管路布设占用的空间。从结构设计逻辑来看，该构件采用一体弯制的流道结构，两个法兰接口分别处于垂直相交的两个轴向上，其中一个法兰端面位于弯管的水平侧端，另外两个法兰端面？

　　不对，仔细看结构，是U型弯结构搭配三个法兰？不对，看模型是弯管结构，三个法兰连接端？哦不对，重新看：模型是一体式铸造或加工的弯管主体，流道内壁做了顺滑过渡处理，避免介质流经转角位置时出现紊流、压损过大的问题，尤其是输送带有少量固体颗粒的流体介质时，顺滑的流道转角能减少颗粒对管壁的冲刷磨损，延长构件的整体使用寿命。法兰连接端的密封面采用常规的突面结构，适配通用的法兰密封垫片，安装时不需要定制特殊规格的密封件，现场运维更换的配件通用性强。法兰盘上的螺栓孔采用均布设计，孔位公差按照管路法兰的通用公差等级设置，能和同压力等级的标准法兰件实现无干涉对位，不需要现场二次扩孔修正。

　　从安装边界来看，该构件的三个法兰端面（不对，看模型是两个底部法兰，一个侧方法兰？哦对，是三路连通的弯管结构？哦是三通类的法兰弯管？不对，看外形是U型的弯管，底部两个法兰接口，侧方一个法兰接口，属于三路汇通的法兰连接管件。哦对，这种结构常用在需要将两路平行管线的介质汇总到侧方输出，或者将侧方输入的介质分流到两路平行管线的场景，比如换热设备的进出口管路组、多泵并联的汇流排位置。设计时，弯管的弯曲半径参考了管路设计的最小弯曲半径要求，既保证流道顺畅，又控制整体的外形尺寸，避免弯曲半径过大导致构件整体占用空间超标，适配紧凑安装空间的布设需求。

　　管壁厚度按照对应公称压力的管路标准计算取值，能承受常规工况下的管路内压，同时避免壁厚过大造成材料浪费、构件整体重量过重增加安装时的支撑负载。法兰盘的厚度和螺栓孔规格匹配对应的公称通径和压力等级，安装时螺栓穿入后能保证足够的压紧力，让密封垫片产生足够的形变填充密封面间隙，防止介质泄漏。在实际选型应用时，需要核对三个法兰端面的相对位置尺寸，确认和现场管线的接口间距、轴向角度匹配，避免安装时出现强行对位造成的法兰密封面倾斜、螺栓受力不均的问题，长期运行中这类强行装配的应力会导致法兰变形、密封失效泄漏。另外该构件的外表面没有多余的凸起结构，安装后外围预留的操作空间足够满足后期螺栓紧固、密封垫片更换的运维操作需求，不需要额外拆解周边管线就能完成该构件的维护更换。流道的转角位置做了等壁厚处理，避免加工过程中出现弯管位置壁厚减薄超标的问题，保证整个构件的承压能力均匀，不会在转角位置出现应力集中导致的破裂风险。对于输送腐蚀性介质的场景，该结构的外形没有卫生死角，外表面的圆弧过渡也方便后期做防腐涂层的喷涂处理，不会出现积液、积尘的位置造成局部腐蚀加速。
