汽车驱动桥锥齿轮差速器总成结构

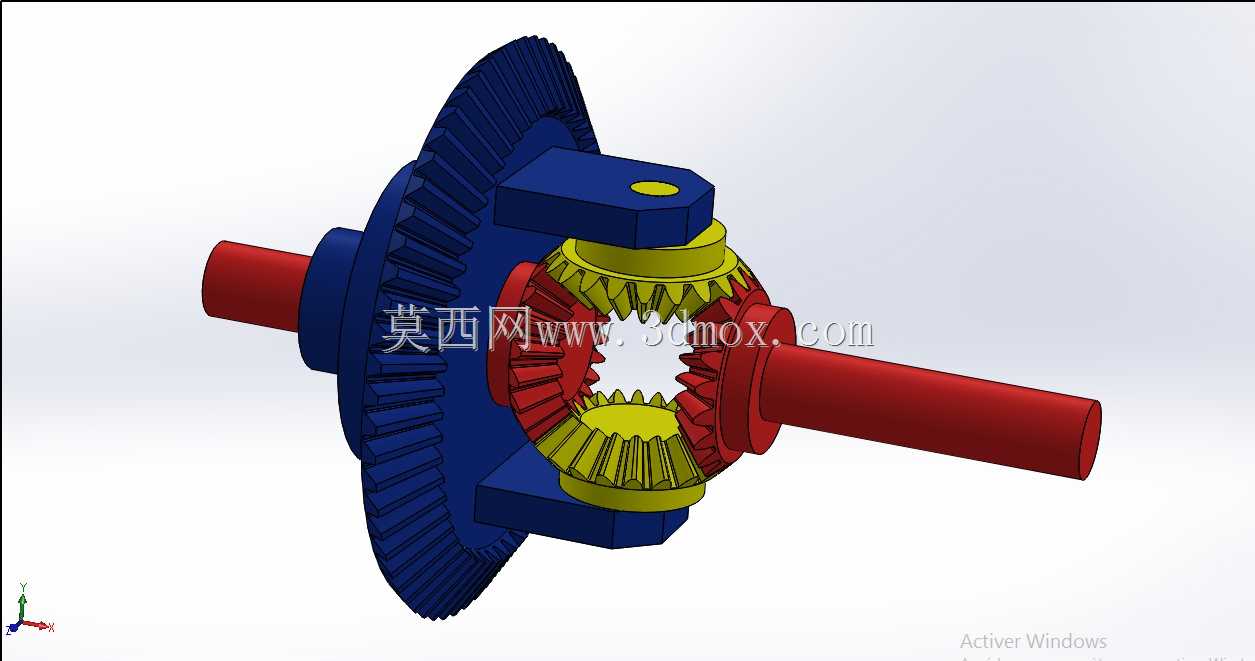

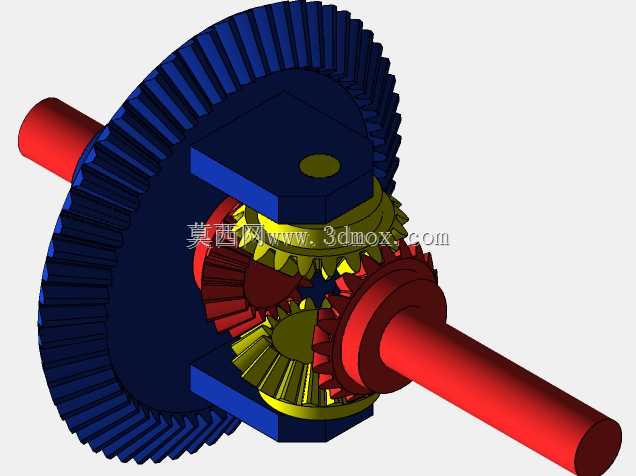

　　差速器是车辆传动系统中布置在主减速器从动轮与左右半轴之间的核心部件，其作用是在车辆直线行驶时将主减速器输入的扭矩均匀分配给两侧驱动轮，在转弯或不平路面行驶时允许两侧驱动轮以不同角速度旋转，避免轮胎与地面之间产生滑动摩擦，减少轮胎磨损、转向阻力和传动系附加载荷。该三维结构完整呈现了开式锥齿轮差速器的典型组成，包括差速器壳体、大尺寸从动锥齿轮、十字行星齿轮轴、四个行星锥齿轮、两个半轴锥齿轮、左右半轴以及壳体连接与定位结构。

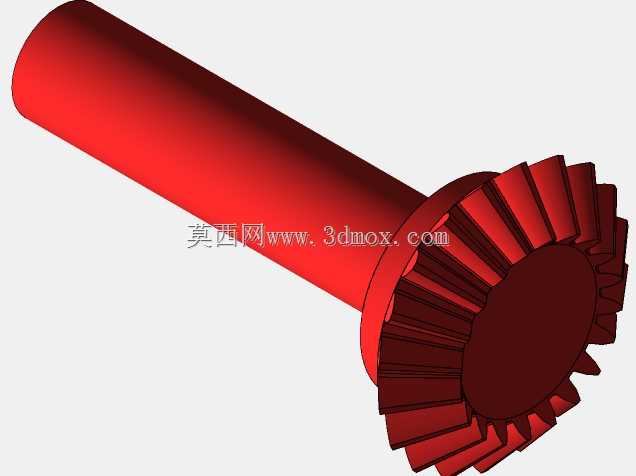

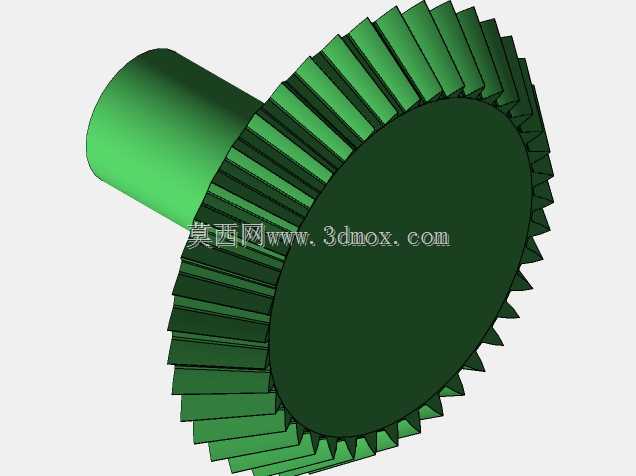

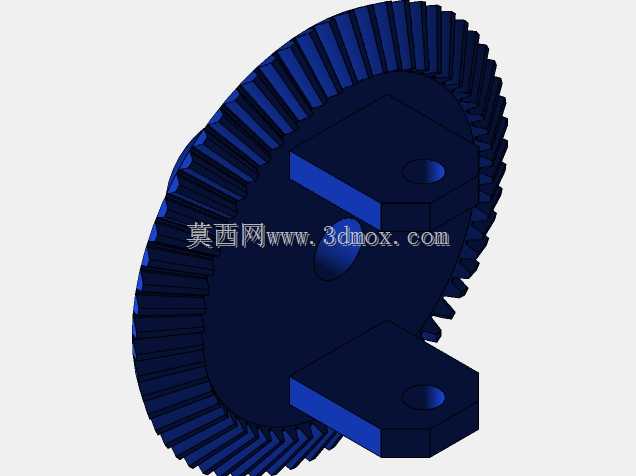

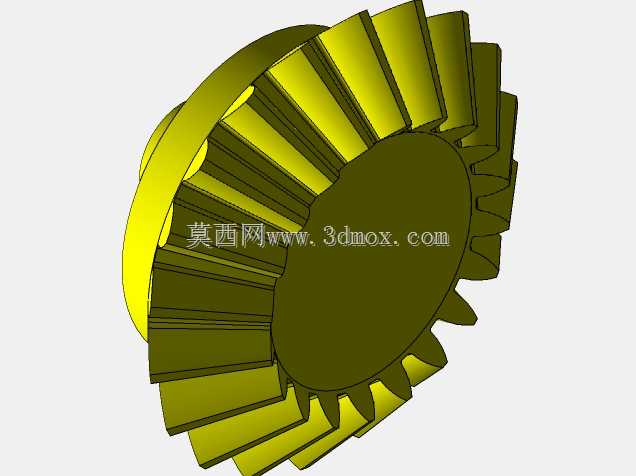

　　从布置关系看，从动锥齿轮通过螺栓或止口与差速器壳固定，主减速器主动锥齿轮传来的动力经齿圈带动差速器壳整体回转；壳体内部的十字轴支承行星齿轮，行星齿轮同时与左右半轴齿轮啮合，半轴齿轮通过内花键与半轴相连，最终把扭矩传递至车轮。直线行驶时，壳体、行星齿轮轴和行星齿轮如同刚性整体一起公转，行星齿轮相对十字轴不自转，左右半轴转速相等；转弯时，外侧车轮行驶轨迹更长，行星齿轮在随壳体公转的同时绕十字轴自转，使一侧半轴转速升高、另一侧降低，而两侧转速之和近似等于差速器壳转速的两倍，从而实现差速功能。

　　建模过程中需要重点保证锥齿轮副的啮合关系。行星齿轮与半轴齿轮采用直齿锥齿轮，节锥角、齿数和安装距共同决定差速器内部运动学特性；齿轮背锥、节锥顶点应交汇于差速器中心轴线与十字轴轴线的交点，否则会出现接触区偏移、噪声增大和齿面偏载。差速器壳内腔需为齿轮运转和润滑油流动留出间隙，壳体上通常设置油孔或油道，使齿轮油能够进入啮合区与支承垫片处，带走热量并改善润滑。行星齿轮背面与壳体之间、半轴齿轮背面与壳体之间一般设置耐磨垫片，用于承受齿轮啮合产生的轴向力，并在磨损后通过更换垫片调整齿侧间隙。

　　外形与安装边界方面，从动锥齿轮外径决定了桥包或传动箱内腔的最小径向空间，齿圈外缘与桥壳内壁之间应保留足够安全间隙，避免整车跳动、装配误差或热变形后发生干涉。左右半轴沿同一轴线伸出，轴径、花键规格和伸出长度需与轮毂、轴承及桥管支承相匹配；差速器壳两端的轴颈则通过圆锥滚子轴承支承在主减速器壳或桥壳上，轴承跨距、预紧力和调整垫片厚度直接影响齿圈啮合印痕与轴承寿命。十字轴四个轴颈的位置度、同轴度以及与半轴轴线的垂直度，是保证四个行星齿轮载荷均匀分配的关键。

　　在实际应用中，这类结构广泛用于后驱车、四驱车、轻型货车以及部分非道路车辆的驱动桥。设计时通常要根据发动机最大扭矩、传动系速比、附着系数和驱动轮载荷进行强度校核，重点关注齿轮齿根弯曲应力、齿面接触应力、十字轴挤压应力、壳体螺栓预紧力以及半轴花键承载能力。对于普通对称锥齿轮差速器，结构简单、成本低、工作可靠，但当一侧驱动轮处于低附着路面时，牵引力会受到低附着轮限制；若用于越野或工程车辆，可在此基础上增加差速锁、摩擦片式限滑机构或粘性耦合结构。

　　三维建模时应先建立半轴轴线与十字轴轴线构成的基准，再以交点为中心布置各锥齿轮的节锥，随后完成齿形、轮毂、花键、垫片、壳体和紧固件的细节。装配验证不仅要看静态干涉，还要模拟行星齿轮公转与自转复合运动，检查极限转角下齿顶、齿背、垫片和壳体内壁之间的间隙。该模型可用于驱动桥原理演示、传动机构教学、差速器结构测绘、维修培训以及新产品方案校核，能够清晰表达动力传递路径、齿轮啮合关系和整车底盘布置中的空间约束。
