黄铜水位表内螺纹连接支座结构

这个黄铜支座主要面向锅炉、蒸汽发生装置以及小型承压水系统中的水位表安装场景，属于仪表与管路之间的过渡连接件。现场使用时，水位表或测压管路需要一个既能够固定位置、又能提供密封螺纹接口的基座，直接在锅筒或管壁上加工细牙螺纹往往受壁厚、材料和检修空间限制，因此采用独立黄铜接头更便于装配、更换和密封控制。

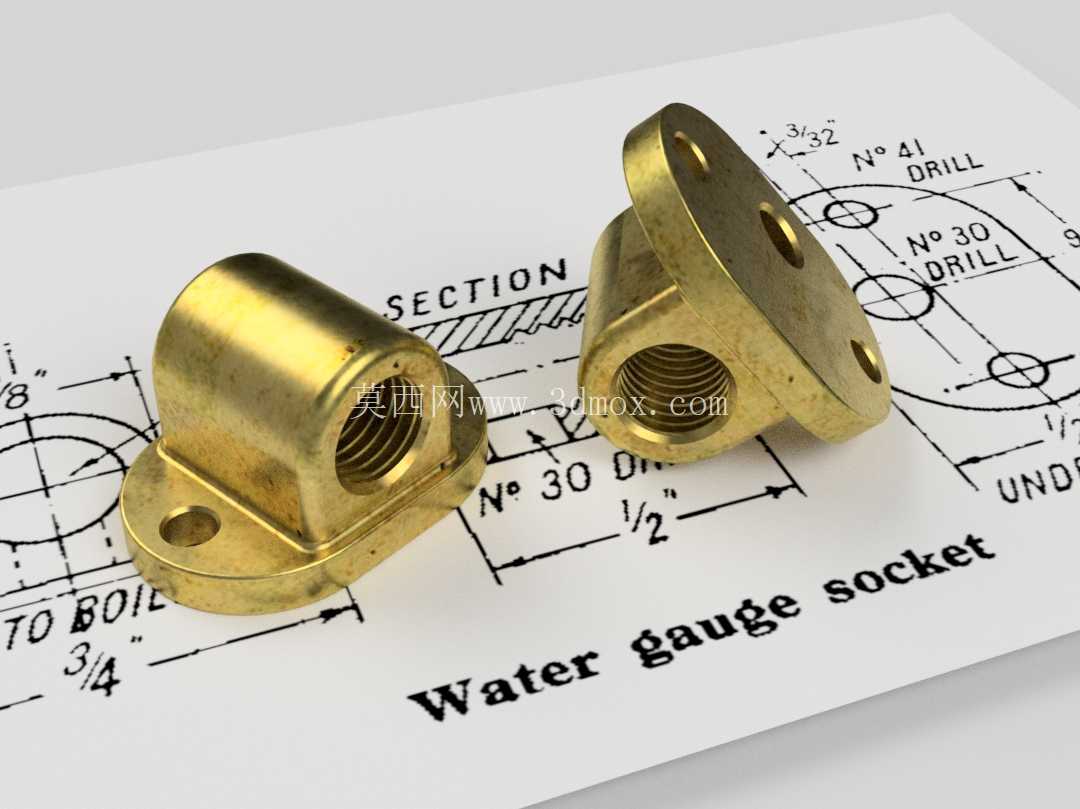

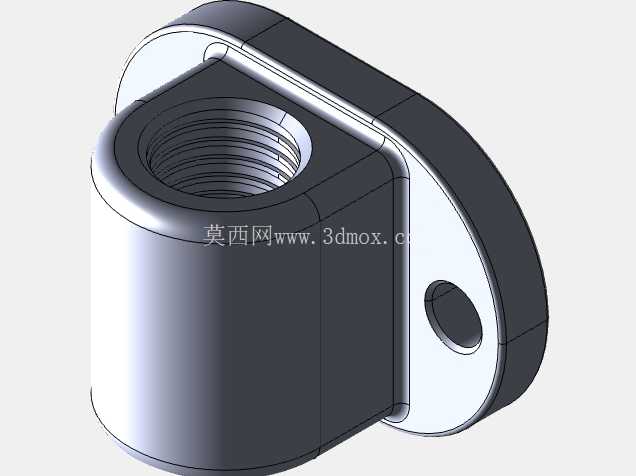

零件整体由两个功能区域构成：一端是带安装孔的菱形法兰底板，另一端是凸起的圆筒形接头体。底板承担定位和压紧作用，两个孔位用于穿过紧固件，将接头贴合在设备外壁或安装面板上；圆筒部分内部加工M6x0.75细牙内螺纹，用于旋入对应规格的仪表接头、管接头或水位表连接端。细牙螺纹的螺距较小，旋合后轴向调节更细腻，配合铜材自身的塑性和耐蚀性，在水、蒸汽及潮湿环境中更容易形成稳定密封。

从结构受力看，法兰底板不是单纯装饰面，而是接头的承载边界。紧固件拧紧后，底板把圆筒接头压向安装基面，密封压力集中在底板与基面之间；圆筒侧壁承受管路拉力、螺纹预紧力以及介质压力带来的载荷。底板与圆筒之间采用圆滑过渡，避免直角根部形成应力集中。黄铜材料强度虽低于钢制锻件，但在小口径仪表接口中具有良好切削性、耐大气腐蚀能力和导热性，适合水位表这类需要长期接触水汽、又不希望严重锈蚀卡死的部位。

建模时需要重点处理三处几何关系。第一是底板轮廓与孔位的相对位置，两个安装孔决定了现场能否直接对准螺孔或螺栓，孔边到圆筒外壁的距离要保留足够承压面积，不能为了外形紧凑而削弱法兰压紧区。第二是内螺纹的有效旋合长度，M6x0.75属于细牙连接，螺纹段不能只做浅孔示意；若用于三维装配校核，应保证螺纹底孔、牙型深度和入口倒角一致，使外部接头旋入后不会触及孔底，也不会因有效牙数不足而降低连接可靠性。第三是底板底面与圆筒轴线的垂直度，底面作为安装贴合基准，若加工后偏斜，会导致密封垫受压不均，甚至使仪表接入方向偏离设计位置。

外形尺寸方面，圆筒高度应满足螺纹旋合和扳手避让需求，过高会增加接头悬伸长度，使设备振动时根部承受更大弯矩；过低则可能造成螺纹啮合不足或接头端面干涉。底板宽度受两个安装孔中心距、孔径以及法兰边缘宽度共同约束，设计时通常让孔外缘到底板边缘保留均匀边距，既保证压紧面完整，也避免黄铜件在拧紧时边缘压溃。底板厚度则要抵抗紧固件压紧时的弯曲变形，尤其在密封垫较软、安装基面平面度一般的情况下，过薄法兰会出现翘曲，造成水汽渗漏。

安装边界上，该接头适合贴装在较平整的外壁、面板或预制支座上。底板下方可根据介质温度和压力选择铜垫、石墨复合垫或耐温密封材料；紧固件应交替拧紧，避免单侧受力使圆筒轴线偏移。内螺纹端口设置倒角，既能引导外螺纹件快速对中，也能保护首牙不受碰伤。对于蒸汽工况，黄铜的热膨胀较明显，螺纹连接处不宜采用过大预紧力，应在保证密封的前提下控制扭矩，防止热态循环后牙型变形或拆卸困难。

在水位表管路布置中，这种小件虽然结构简单，却直接影响仪表读数稳定性和维护便利性。接头轴线方向决定水位表连接管的走向，底板孔位决定拆装时是否需要挪动周边管路；因此三维设计阶段不能只把它当作标准接头处理，而应把周围管壁、螺栓空间、扳手回转范围和仪表接头长度一起纳入装配检查。通过保留合理的法兰边距、螺纹有效长度和根部过渡圆角，可以让该黄铜支座在小口径蒸汽与水系统中承担可靠的连接、固定和密封作用。
