适配6.35mm轴的复古风格调节旋钮结构

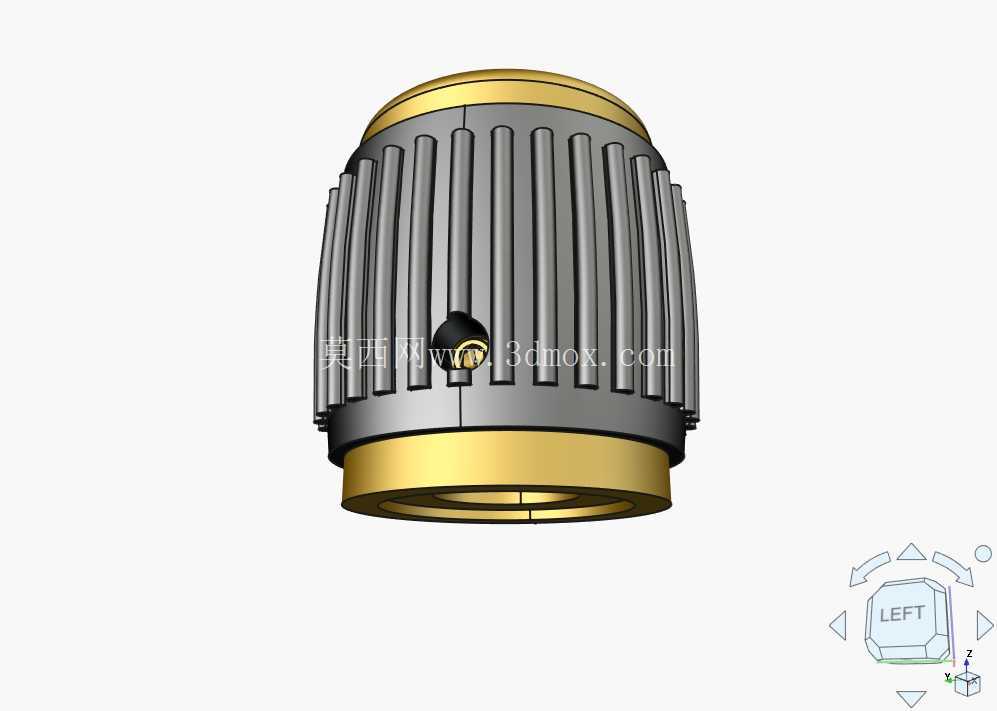

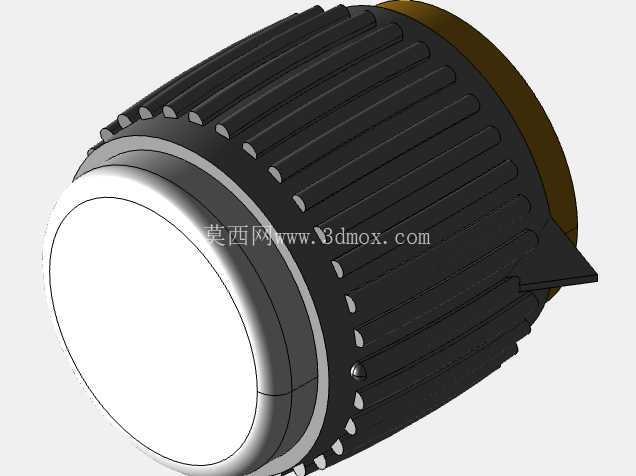

这款适配6.35mm轴径的调节旋钮，最初的设计参考源自经典音频功放设备的操控部件，在实际工业场景中，这类旋钮的应用覆盖范围远不止音频设备，小到桌面测试仪器的参数调节、小型实验装置的档位切换，大到工控操作台的手动微调模块、便携设备的阻尼调节端，都能见到同结构旋钮的身影。从结构设计逻辑来看，旋钮主体采用了双色分段的结构思路，上下两端的金属质感环带并非单纯装饰，而是作为轴向限位的贴合面，当旋钮套装在对应轴径上时，下端环面会与设备面板的安装基准面贴合，上端环面则作为手指施力的顶部接触区，避免操作时手指滑脱到旋钮外侧。中间握持区的竖向防滑筋做了等距排布，筋条的凸起高度控制在1.2mm，既保证戴薄劳保手套操作时也能获得足够摩擦力，又不会因为筋条过高导致旋钮外轮廓超出安装边界，在密集排布的操控面板上，相邻旋钮的间距只要留足8mm，操作时就不会出现误触相邻部件的问题。

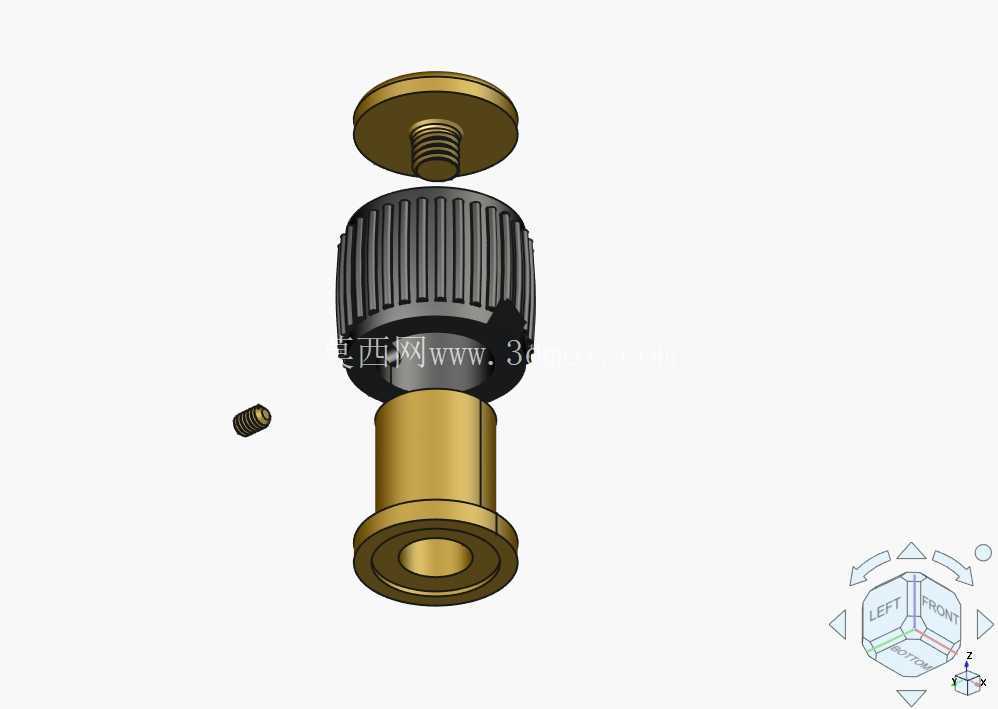

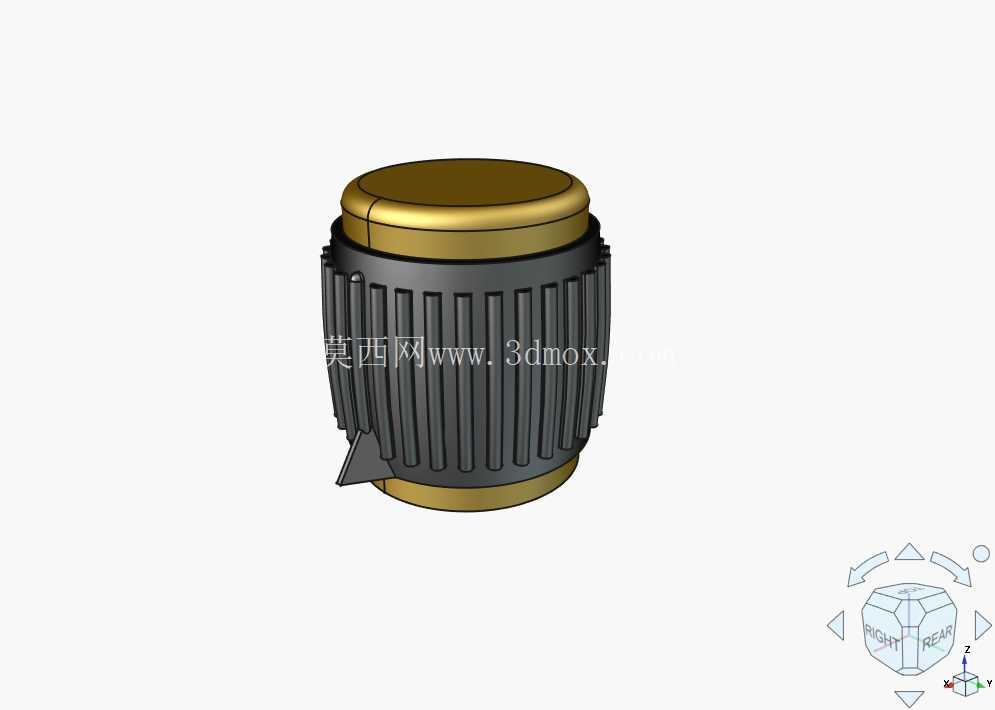

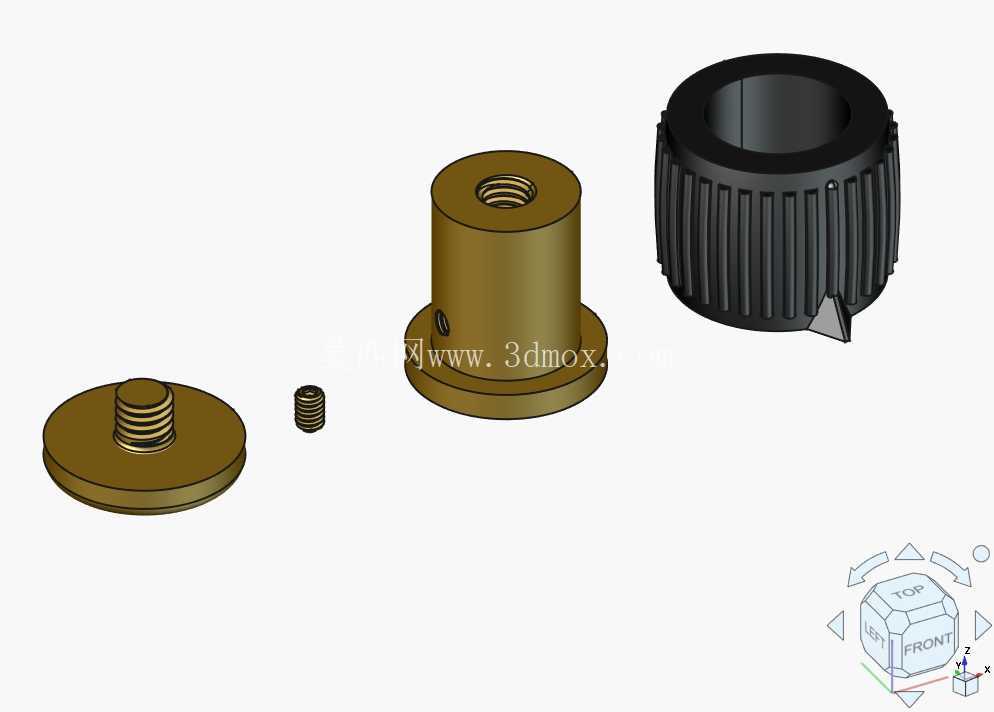

从安装边界来看，这款旋钮的内孔严格匹配6.35mm的标准轴径，孔内预留了紧定螺钉的安装位，安装时不需要额外加工轴面，只要将旋钮推入轴段至贴合基准面，拧紧紧定螺钉即可完成固定，轴向的总长度控制在18mm，安装后突出面板的高度仅为16mm，在空间紧凑的便携设备内部，不会因为旋钮过长挤占内部电路板或者走线的空间。旋钮侧面的三角标识是档位指示结构，当旋钮旋转到对应档位时，三角标识会对准面板上的刻度线，不需要额外加装指针部件，一体成型的标识结构不会因为长期摩擦出现脱落、模糊的问题，对比粘贴式的标识，在多粉尘、有少量油污的车间环境下，耐用性提升十分明显。

设计过程中针对握持手感做了多轮调整，最初的防滑筋采用直角棱边结构，实际测试时发现长时间拧动会硌手，后续将筋条的棱边做了R0.3mm的圆角处理，既保留了足够的防滑阻力，又提升了长时间操作的舒适度。上下两端的环带做了微凸的弧面过渡，避免棱边在安装过程中刮伤面板漆面，也能减少旋钮磕碰时出现的掉漆、变形问题。考虑到这类旋钮经常会被用于需要频繁调节的场景，主体材质选用了具备一定自润滑特性的工程塑料，内孔与轴的配合间隙控制在0.05mm以内，既保证安装时的顺畅度，又不会因为间隙过大出现旋转旷量，长期使用后磨损量极小，旋转阻尼感可以长期保持一致。

在实际设备选型过程中，这类轴装旋钮需要重点匹配轴径与安装空间，这款旋钮的外直径为22mm，在需要精细调节的场景下，更大的外直径可以获得更精准的调节手感，每旋转1度对应的手指移动距离更长，微调时的控制精度更高。对比更小直径的旋钮，这款结构在调节阻力较大的电位器、调节阀部件时，不需要施加过大的握力就能完成旋转操作，降低操作人员的手部疲劳感。针对原型开发阶段的测试需求，这款旋钮的结构做了通用化设计，不需要定制专用的安装配件，只要轴径符合6.35mm的标准尺寸，不管是塑料轴还是金属轴都可以适配安装，在原型设备调试阶段，可以快速替换不同设备上的损坏旋钮，也能根据设备的外观需求做表面配色调整，不需要修改核心的安装结构。
