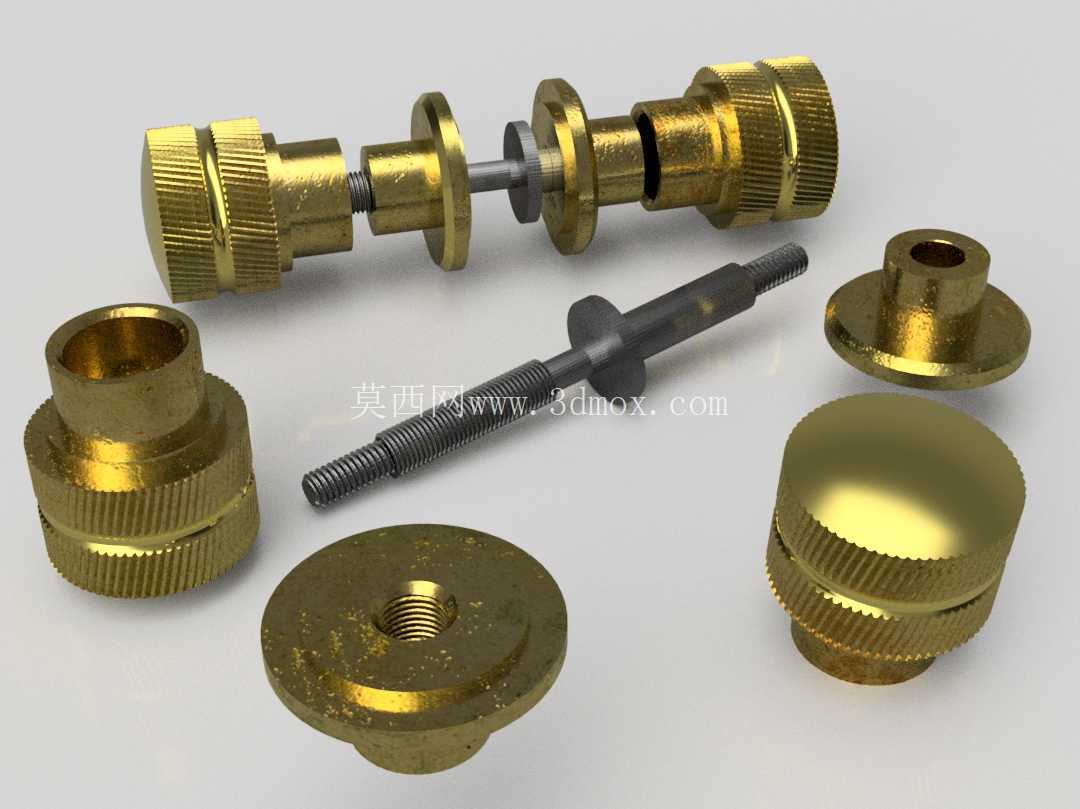

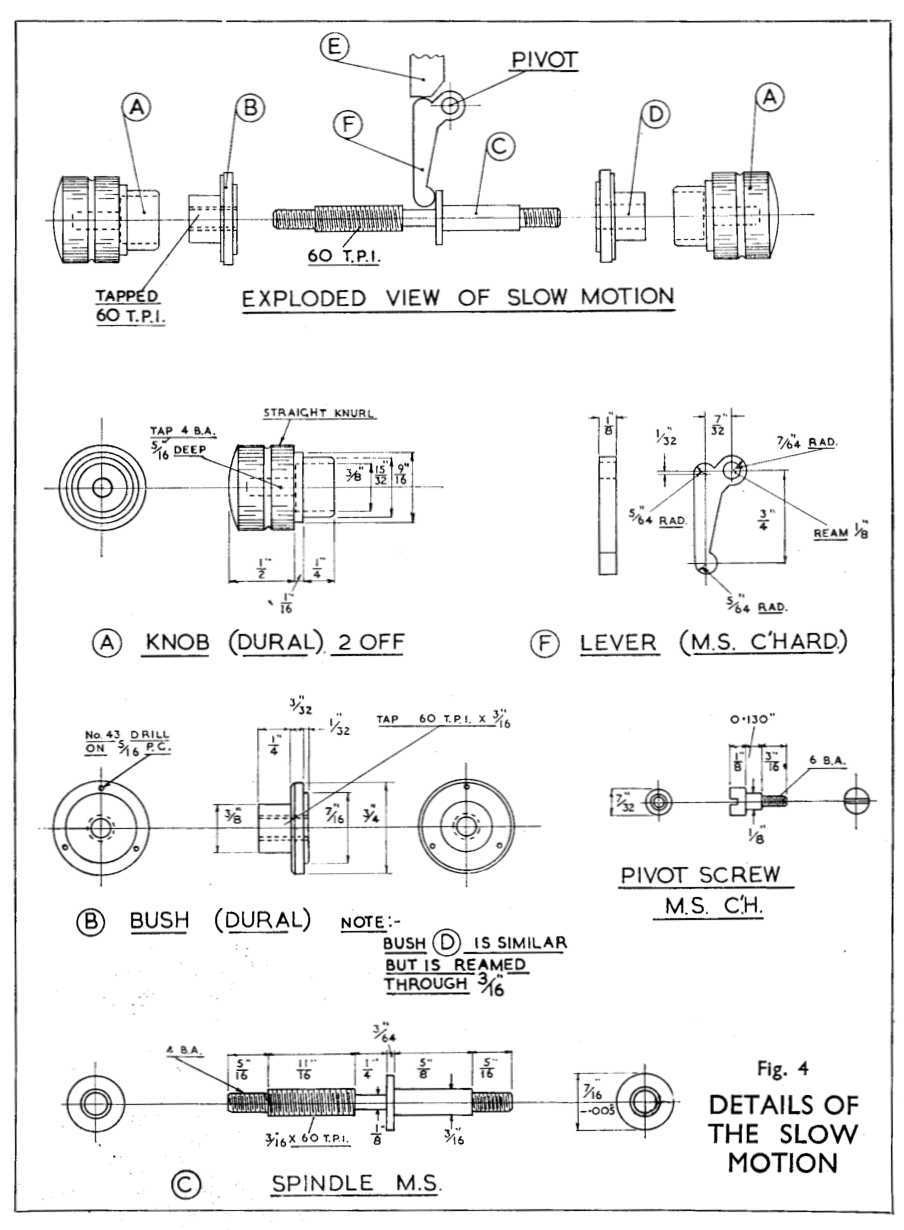

螺纹轴搭配滚花旋钮调节组件

这套螺纹轴与滚花旋钮的组合调节件，在工业手动调节场景里的适配范围很广，小到实验室小型试验台的进给微调、工装夹具的手动锁紧定位，大到通用设备的旁路人控调节位、小型检测设备的档位切换结构，都能见到这类结构的身影。日常设备运维里，很多需要人工手动介入调整行程、预紧力、对位位置的工位，不会额外加装复杂的电控调节单元，一来是手动调节的响应直接，操作人员可以根据实际工况的触感反馈即时控制调整量，二来这类纯机械结构的可靠性更高，在多粉尘、少量切削液飞溅的车间环境里，不会像电子调节元件那样容易出现接触不良、信号漂移的问题，后期维护只需要定期清理螺纹副里的积屑、补涂少量润滑脂就能长期稳定工作。

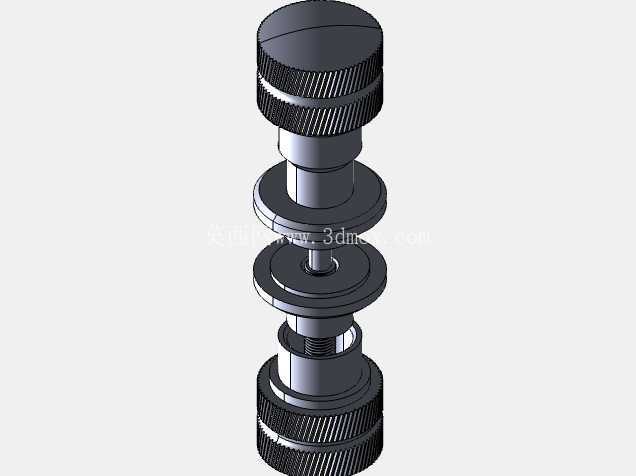

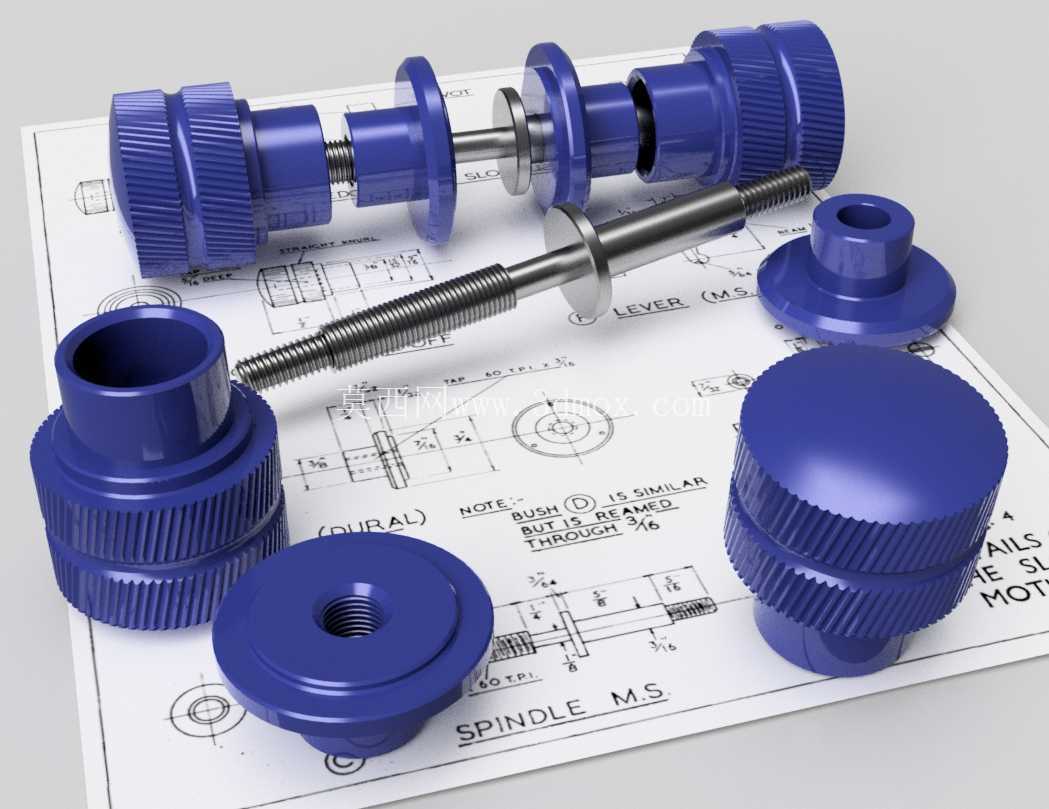

从功能实现逻辑来看，这套组件的核心是通过旋钮外圈的滚花结构增大手动旋转时的摩擦力，操作人员不需要借助额外工具，徒手就能完成旋转操作，旋转过程中螺纹轴将旋钮的回转运动转化为直线进给运动，配合轴上的台阶限位结构，可以精准控制进给的行程范围，避免调节超程导致内部结构碰撞损坏。不同直径的蓝色塑料嵌套件分别对应不同的安装面板厚度，安装时只需要在设备面板上开出对应直径的安装孔，将嵌套件从面板外侧卡入，再从内侧穿入螺纹轴，最后装配端部的限位挡圈就能完成固定，不需要额外设计复杂的安装座，能大幅减少结构设计时的额外工作量。

设计这套结构的时候，首先要考量的是手动操作的人机工程尺度，旋钮的外径设置在适合成年人拇指与食指捏合旋转的尺寸区间，滚花的纹路深度控制在既能提供足够摩擦力、又不会因为纹路过深硌手的范围，纹路采用直纹滚花而非网纹，是因为直纹加工难度更低，且长期使用后积留的污垢更容易清理。螺纹副的选型优先选用细牙螺纹，细牙螺纹的导程更小，微调时的进给精度更高，同时细牙螺纹的自锁性能更好，调整到目标位置后不容易因为设备运行的微幅震动出现位置偏移，不需要额外加装锁紧螺母就能保持位置稳定，简化了操作步骤。轴上的各个台阶尺寸都做了公差匹配，和塑料嵌套件的内孔采用间隙配合，保证旋转时没有卡滞感，同时配合间隙控制在合理范围，避免径向窜动量过大导致调节时出现晃动感，影响调节精度的判断。

安装边界方面，整套组件突出面板外侧的高度经过优化，不会因为突出过多导致操作人员过往时误碰，也不会因为突出量过小导致捏合旋转时没有足够的操作空间。螺纹轴的伸出长度可以根据实际安装的设备结构做适配调整，端部可以根据需求连接推块、压头、对位销等不同的执行端，不需要改动主体的旋钮与安装嵌套结构，具备很强的适配扩展性。塑料嵌套件采用耐磨工程塑料材质，和金属螺纹轴长期摩擦也不会出现过度磨损，同时塑料材质的绝缘属性可以用在有弱绝缘需求的设备调节位，避免金属结构导电带来的安全隐患。轴端的限位结构采用卡簧固定而非一体式轴肩，是为了方便拆装维护，如果长期使用后螺纹出现磨损，只需要更换对应的螺纹轴即可，旋钮和安装嵌套件可以继续复用，降低后期的维护成本。

在实际选型应用时，需要根据实际需要的调节推力确认螺纹轴的材质与直径，调节受力较大的场景可以选用不锈钢材质的螺纹轴，避免受力过大出现螺纹变形；如果是轻载调节场景，比如仪器面板的参数微调，也可以选用铝合金材质的轴件来降低整体重量。滚花旋钮的材质也可以根据使用环境调整，在有油污的场景可以选用耐油尼龙材质，在需要更高结构强度的场景可以选用金属材质做外圈滚花，核心的结构尺寸逻辑保持一致即可，不需要重新做整体结构的设计验证，能大幅缩短衍生结构的开发周期。
