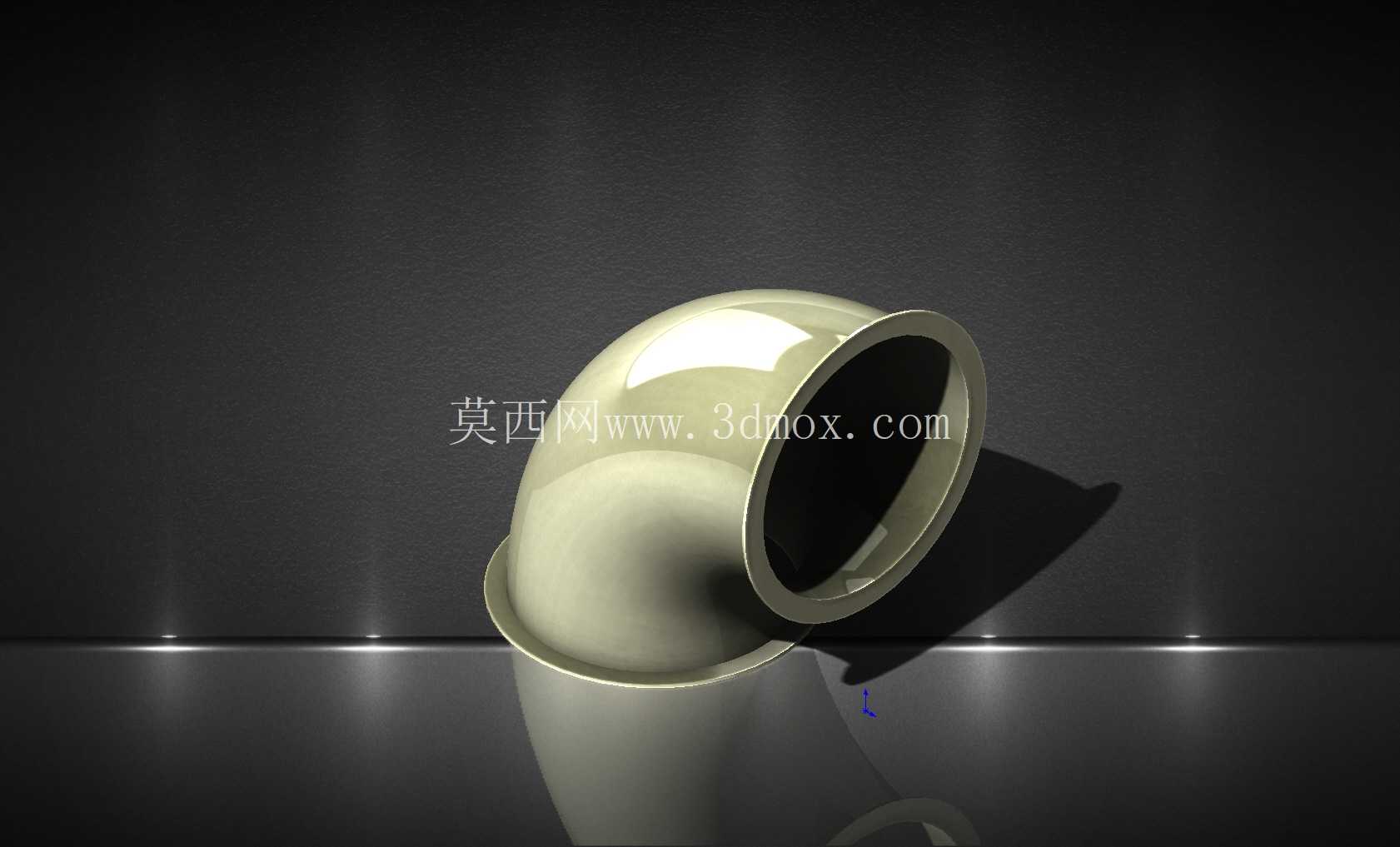

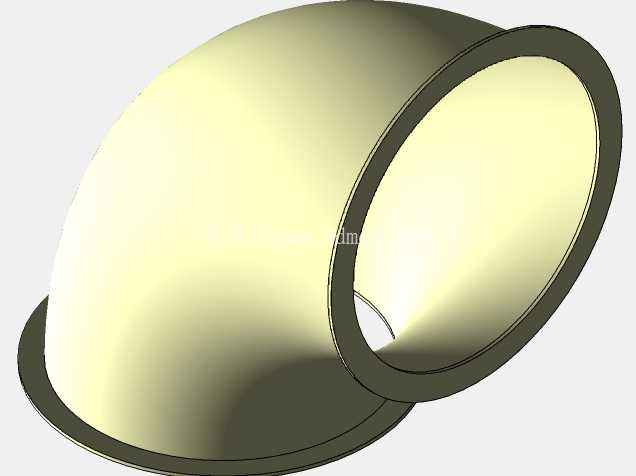

雅各布式90度带法兰弯管接头结构

　　从结构设计逻辑来看，弯管主体采用等曲率圆弧过渡，内壁光滑无突变台阶，流体或粉体经过转向位置时不会出现明显的紊流区，可有效降低输送过程中的压力损失，同时避免粉体物料在转角位置堆积堵料。弯管的壁厚设计兼顾了结构强度与轻量化需求，常规使用场景下可承受-0.08MPa到0.1MPa的工作压力，满足绝大多数低压输送、通风管路的承压要求。两端的外翻法兰边采用与弯管主体一体化成型结构，不存在焊接接缝带来的腐蚀、漏粉隐患，法兰边的平面度控制在0.2mm以内，配合三元乙丙或硅胶密封圈使用时，可实现无泄漏密封，即使输送带有一定腐蚀性的粉体、气体介质，也能保证长期运行的密封稳定性。在粉体输送、通风除尘、低压流体管路系统中，管路转向位置的配件选型直接影响整条管线的运行阻力、密封可靠性与后期维护便捷性，这款带法兰边的90度弯管结构，正是针对模块化快装管路场景设计的转向连接件。不同于普通焊接弯头，该结构两端采用外翻法兰边设计，安装时无需额外焊接法兰盘，可直接配合快装卡箍、密封胶圈实现与同规格直管、三通、变径接头的对接，单节点安装耗时较传统焊接法兰结构缩短60%以上，非常适合需要频繁拆装清理、调整管路布局的食品加工、医药粉体输送、工业除尘系统使用。

　　在安装边界方面，该弯管的两个连接端面处于相互垂直的平面，安装时可根据现场管线走向调整周向角度，法兰边的外径尺寸与同系列雅各布管路配件完全通用，无需单独定制转接件。弯管的转弯半径经过优化，既不会因为转弯半径过小导致物料输送阻力陡增，也不会因为半径过大占用过多安装空间，在紧凑的设备内部管线布局中，可有效减少管路占用的空间体积，给其他设备部件留出更多安装余量。实际工程应用中，这类弯管常被用在中央供料系统的管路转向段、除尘设备的吸风管路连接、粮食加工的物料输送管线中，配合对应的直管、卡箍、吊码配件，可以快速搭建出完整的管路网络。

　　设计建模过程中，需要重点控制弯管内壁的曲面连续性，避免出现曲面褶皱、壁厚不均的问题，法兰边的翻边位置要做圆弧过渡处理，减少应力集中，避免安装卡箍时因为局部应力过大导致法兰边开裂。同时要保证两端法兰端面的平行度与垂直度公差，否则安装后会出现管路别劲、密封不严的问题，长期运行还会因为附加应力导致弯管连接位置疲劳损坏。不同于普通冲压弯头，这款结构的法兰边外翻设计还能在安装时对密封圈起到定位作用，密封圈套在法兰内侧的直管段上，卡箍锁紧时不会出现密封圈移位、挤出的问题，进一步提升了连接位置的密封可靠性。

　　在物料输送场景中，光滑的内壁曲面还能减少物料对管壁的冲刷磨损，尤其是输送塑料粒子、粮食颗粒这类有一定磨琢性的物料时，等曲率的圆弧内壁可以让物料沿管壁顺滑通过，降低局部磨损速度，延长配件的使用寿命。对于三维建模从业者来说，构建这类模型时需要先确定管路的公称通径、转弯半径、法兰边的外径与厚度参数，先绘制弯管的中心轨迹线，再通过扫描特征生成主体结构，最后处理两端的法兰翻边结构，建模过程中要注意曲面的光顺性，避免出现尖角、碎面，保证后续导出工程图、做装配干涉检查时不会出现几何错误。
