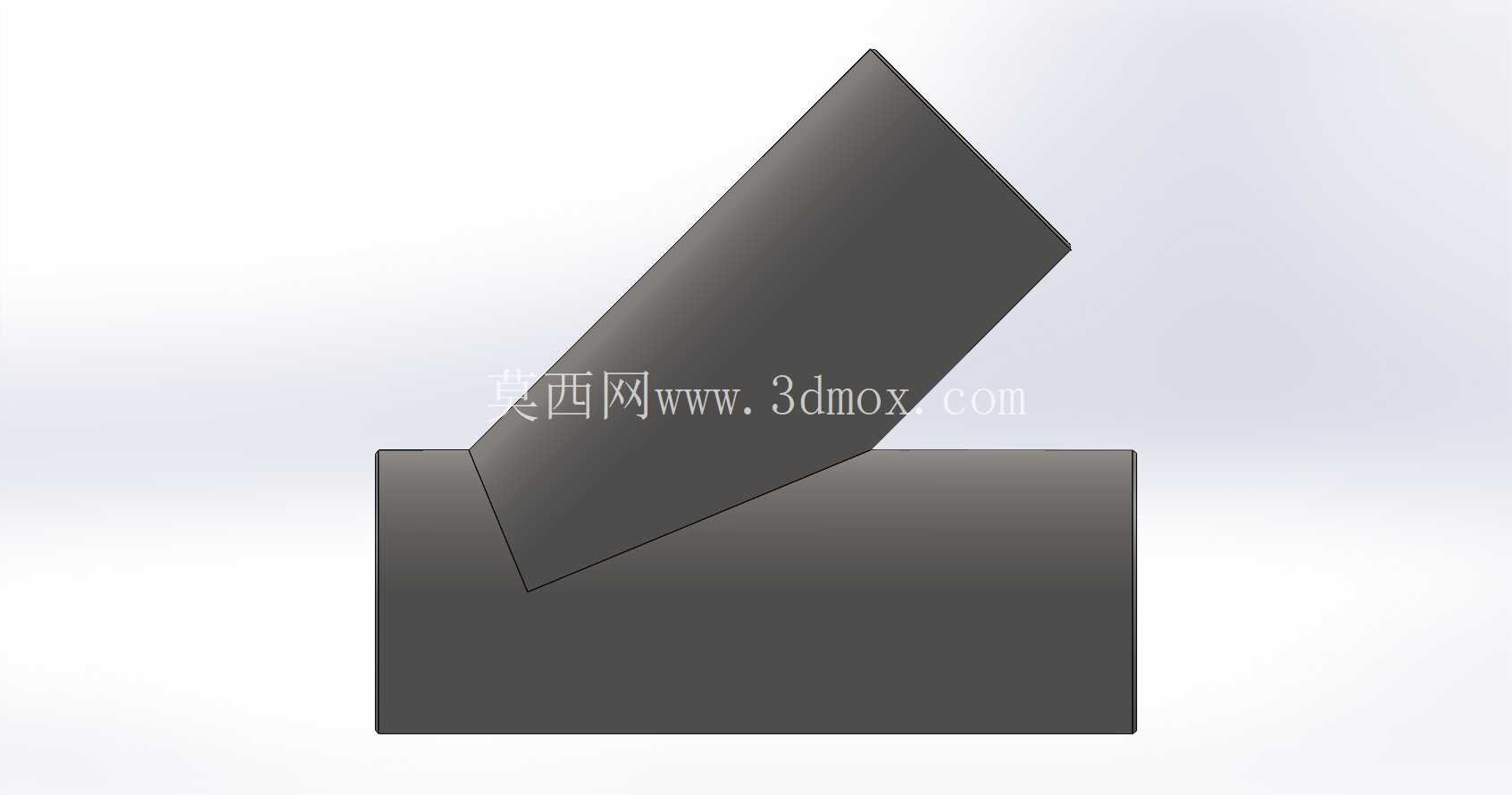

14英寸NPS侧向斜接三通管路构件

在工业管路系统的布设场景里，经常会遇到主管路需要斜向引出分支管路的工况，常规的正三通仅能实现垂直方向的管路分流，无法适配斜向走管的布局需求，尤其是大口径的工艺管线、市政给排水主干线、化工介质输送管网中，受现场安装空间、管路走向规划、介质流向阻力要求的限制，侧向斜接三通的应用占比正在逐步提升。这款14英寸规格的NPS侧向三通，就是针对这类斜向分流场景开发的管路连接构件，其核心作用是在保持主管路通流截面连续的前提下，以固定倾斜角度引出同口径的分支管路，实现介质的斜向分流与汇流，避免额外增加弯头拼接带来的焊缝泄漏风险与管路压损。

从实际工程应用的角度看，这类大口径侧向三通常出现在长距离输送管线的中途分支节点、厂区工艺管廊的斜向接驳位置、水处理系统的管路分流单元中，相比采用正三通加45度弯头拼接的方案，一体化成型的侧向三通减少了两道环形焊缝，不仅降低了现场焊接施工的工作量，也减少了管路系统的潜在泄漏点，同时介质在流经构件时的流道更顺滑，局部阻力系数比拼接方案低30%左右，能有效降低输送过程中的动力损耗。

在设计思路上，这款构件首先遵循NPS公称管径标准的尺寸匹配要求，主管段保持等径直通结构，两端的连接端面尺寸与同规格NPS14的管路完全适配，不需要额外配置变径接头即可完成对接。分支管段采用固定倾斜角度与主管段侧壁进行相贯线融合，相贯位置的过渡区域做了圆弧加厚处理，避免直角相贯带来的应力集中问题——大口径管路在输送带压介质时，相贯线位置是应力集中的高发区域，尤其是分支管与主管的夹角位置，长期受介质压力冲击与管路振动影响，很容易出现疲劳裂纹，因此在建模阶段就对过渡区域的壁厚做了梯度加厚设计，从分支管的标准壁厚逐步过渡到主管的壁厚，保证整个构件的强度均匀性。

外形尺寸与安装边界方面，主管段的轴向长度满足管路安装时的焊缝操作空间要求，两端预留的直管段长度符合管道焊接规范的最小要求，现场安装时不需要额外搭配短节即可直接与相邻管段组对焊接。分支管段的倾斜角度经过流场仿真验证，既满足现场斜向走管的布局需求，也能控制介质分流时的湍流程度，避免分支位置出现介质沉积或者冲蚀磨损的问题。整个构件的外轮廓没有突出的冗余结构，在管廊上并排布设时不会与相邻管路产生干涉，安装固定时可以直接采用通用的大口径管道支吊架进行支撑，不需要定制特殊的支撑构件。

从结构细节来看，构件的内壁流道全程做了顺滑过渡处理，没有突兀的台阶或者棱角，输送含固体颗粒的介质时也不容易出现积料堵塞的问题；外壁的焊接坡口在建模时就按照标准焊接要求做了预设，现场施工时不需要额外加工坡口，直接组对即可进行焊接作业，能有效缩短现场安装的工期。针对不同的输送介质需求，这类构件的建模参数也可以灵活调整壁厚与倾斜角度，适配不同压力等级的管路系统，不管是低压的给排水管路，还是中压的工业工艺管线，都能通过调整结构参数满足使用要求。

在三维建模过程中，相贯线的生成是整个构件的建模难点，需要同时保证主管与分支管的内壁、外壁曲面完全贴合，过渡区域的曲率连续，避免出现建模缝隙或者曲面褶皱，否则后续导出工程图或者进行有限元分析时会出现计算误差。这款模型在建模时采用了实体融合的建模方式，先分别建立主管与分支管的基础实体，再通过布尔运算合并后对过渡区域做圆角处理，保证整个构件的实体结构连续，壁厚均匀，完全符合实际加工制造的工艺要求，可直接用于后续的工程出图、预制加工或者管路系统的装配仿真。
