三种不同结构型材散热鳍片三维设计

　　这类散热鳍片是电子设备热管理系统里的核心被动散热部件，日常在通讯基站功放模块、工业变频器、大功率开关电源、伺服驱动器这类持续高负载发热的设备里应用极广，不需要额外搭配风扇就能通过自身结构把发热器件传导过来的热量快速散到周围空气里，避免设备核心元器件因为长期超温出现性能衰减、寿命缩短甚至直接烧毁的问题。做这类结构设计的时候，首先要匹配发热源的热功率密度，鳍片的间距、厚度、整体高度都不是随便定的：鳍片做太薄虽然能在相同投影面积下做出更多散热面积，但铝型材挤出成型的时候容易出现变形、充型不满的问题，后续机加工的装夹难度也会提升；鳍片太厚的话又会浪费材料，还会挤占相邻鳍片的空气流通通道，反而降低自然对流的换热效率。

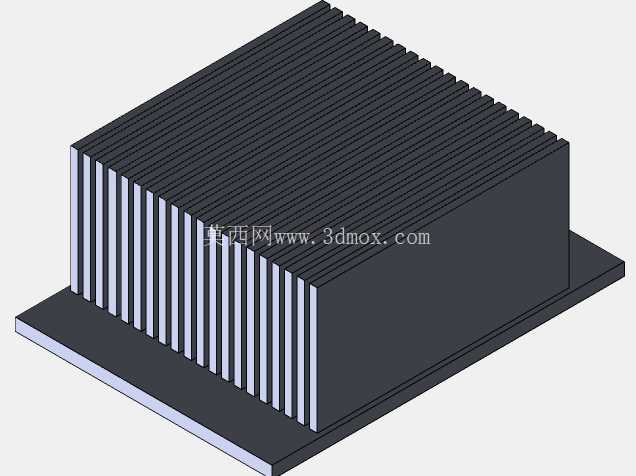

　　这次的三套不同结构的鳍片，分别对应不同的安装边界和散热需求：其中一款是等间距直鳍结构，底座做了加厚处理，适合直接贴装在平面度较好的大功率发热器件表面，底座厚度预留了足够的热扩散空间，能把发热源集中的热量快速均匀传导到每一片鳍片上，避免局部鳍片温度过高、其余鳍片没参与换热的情况，安装孔位做了沉台设计，装配的时候螺丝头不会凸出来干涉周边的器件布局，整体安装边界控制得比较紧凑，适合内部空间规整、对散热组件厚度有严格限制的设备里使用。

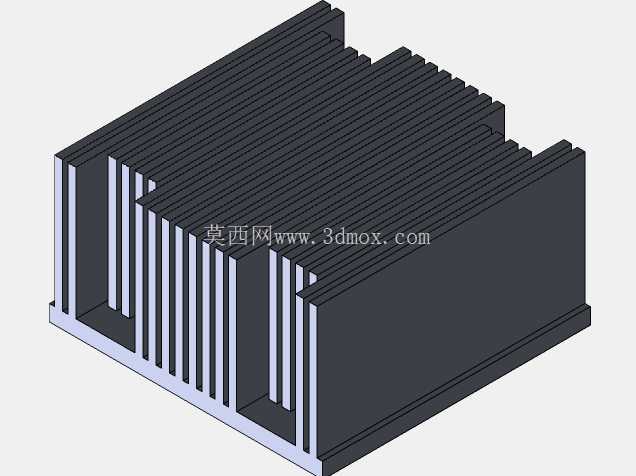

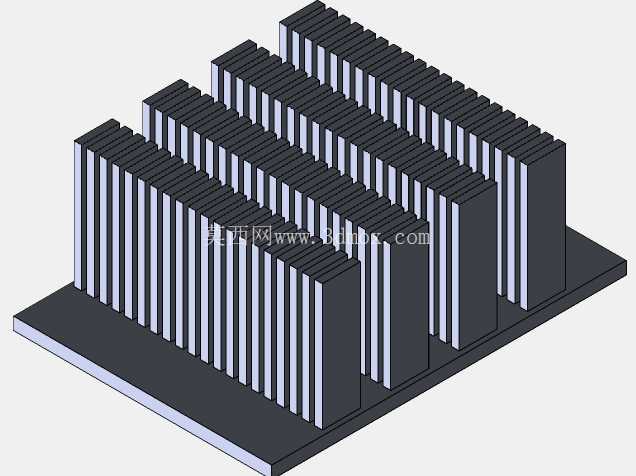

　　第二款是带侧边挡边的鳍片结构，两侧的挡边一方面能在型材挤出的时候提升整体结构的刚性，减少长鳍片在运输、装配过程中出现弯折变形的概率，另一方面能引导自然对流的空气沿着鳍片间隙从下往上流动，减少侧边的气流旁通，提升自然对流的换热效率，这款的鳍片间距比等间距直鳍款稍大，适合在粉尘稍多的工业环境里使用，不容易因为积灰堵塞鳍片间隙导致散热性能衰减，日常维护的时候用压缩空气就能很方便清理缝隙里的积尘。第三款是不等高错列鳍片结构，靠近发热源中心位置的鳍片做的更高，边缘位置的鳍片高度稍低，这种设计是考虑到发热源中心区域热流密度最高，更高的鳍片能提供更大的局部散热面积，同时错列的高度能让气流在鳍片末端形成局部湍流，破坏鳍片表面的热边界层，进一步提升换热效率，这款的底座做了定位凸台，装配的时候能快速和发热器件的安装位对准，不需要额外做治具定位，能提升批量装配的效率。

　　做这类散热鳍片的三维建模的时候，要特别注意型材挤出的工艺约束，所有鳍片的拔模角度要控制在合理范围内，不能出现倒扣结构，不然型材挤出的时候无法顺利脱模，鳍片和底座连接的位置要做小圆角过渡，一方面能减少应力集中，避免设备在受到振动冲击的时候鳍片从根部断裂，另一方面也能改善铝型材挤出的时候材料的流动性能，减少成型缺陷。安装尺寸的设计上，所有安装孔的位置公差要和发热器件的安装孔位匹配，底座和发热器件接触的表面平面度要控制在合理范围内，不然装配的时候接触热阻过大，哪怕鳍片的散热面积做的再大，热量也没法有效从发热源传导到鳍片上，实际散热效果会大打折扣。不同结构的鳍片适配的场景也有区别，等间距直鳍款适合成本敏感、批量大的消费类电子散热场景，带侧边挡边的款式适合工业级长期运行的设备，不等高错列的款式适合热流密度集中、安装空间有限的高功率密度设备，选型的时候要根据实际的发热功率、允许的温升、安装空间尺寸、使用环境的粉尘浓度这些参数综合确定，不能盲目追求更大的散热面积，不然反而会提升材料成本、增加装配难度，甚至因为结构设计不合理导致散热性能达不到预期。
