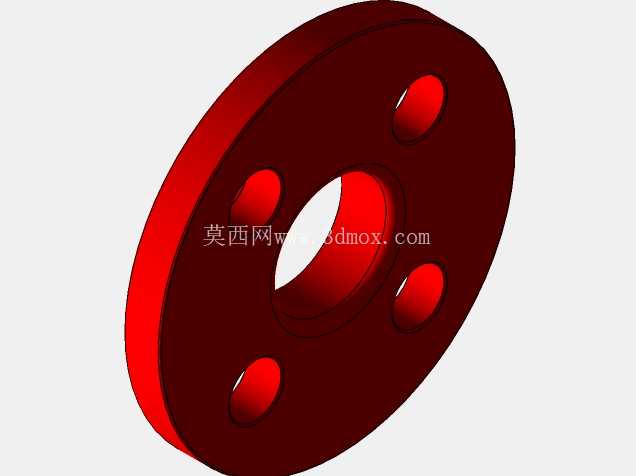

1寸150磅级松套搭接法兰盘结构

这套搭接法兰属于管路系统里常用的松套式连接构件，公称通径对应1英寸规格，压力等级匹配150磅级管路标准，整体为圆盘式带颈配合结构，主要用于低压流体输送管线的端部对接、设备进出口转接以及需要频繁拆装调整的管路工位。在化工流体管线、水处理管路、普通给排水系统、小型工艺装置配管场景中，这类松套搭接法兰不需要和管道直接焊接固定，配套的翻边短节先与管道完成焊接，法兰盘本体可以在管道端部自由转动，现场对位安装时不需要反复扭转整根管道来对齐螺栓孔，大幅降低了狭小空间内的配管施工难度，尤其适合管线走向复杂、后期需要定期拆解维护的管路节点。

从结构设计逻辑来看，该法兰盘本体中心开设大直径通孔，通孔内径略大于配套管道外径，保证法兰盘可以顺利套在管道外侧、沿轴向自由滑动；盘体沿圆周方向均匀布置4个贯通螺栓孔，孔位分布严格对应150磅级法兰的螺栓孔中心圆尺寸，安装时螺栓穿过两侧法兰的对应孔位，拧紧螺母后即可将两个配合面压紧实现密封。和整体式焊接法兰不同，搭接法兰的密封压紧面不直接加工在法兰盘和介质接触的位置，而是由配套翻边短节的端面承担密封功能，法兰盘本身只承受螺栓锁紧的轴向压紧力，不直接接触管内输送的流体，因此在输送弱腐蚀性介质的场景中，可以仅对翻边短节采用耐腐材质，法兰盘使用普通碳钢即可，在满足使用要求的前提下合理控制构件整体成本。

建模过程中首先确定盘体的基础轮廓：整体为等厚度圆盘结构，外缘做光滑圆角过渡，避免尖锐边角在搬运、安装过程中造成磕碰损伤，也消除应力集中的薄弱位置。中心通孔的尺寸预留合理间隙，既保证法兰盘可以灵活转动、轴向滑动，又不会因为间隙过大导致对位时出现径向偏摆。四个螺栓孔的位置度按照管路法兰的通用公差要求设定，孔直径比配套螺栓的公称直径大1到2毫米，补偿现场安装时两法兰之间的微小对位误差，降低螺栓穿装的难度。盘体表面没有额外加工凸台、水线或者密封槽，所有密封载荷全部作用在配套翻边的端面上，法兰盘两个端面只需要保证足够的平面度，确保螺栓锁紧时压力可以均匀传递到密封面上，不会出现局部压偏、密封失效的问题。

安装边界方面，该法兰盘的外圆尺寸、螺栓孔中心圆直径、螺栓孔数量、盘体厚度全部遵循1英寸150磅级法兰的标准尺寸序列，和同压力等级、同通径的其他类型法兰可以直接互换配对，不需要额外加工转接件。现场装配时先将法兰盘套入已经焊好翻边短节的管道端部，再将两侧管道的翻边端面对齐，中间加装对应材质的密封垫片，转动法兰盘让四个螺栓孔和对侧法兰的孔位完全重合，依次穿入螺栓，按照对角线顺序分步拧紧螺母，让垫片受力均匀，避免单侧压紧力过大导致垫片错位、法兰面倾斜。

这类松套搭接法兰还有一个很实用的特性，在需要定期拆开清理、检查内部管路的工位，拆解时只需要松开螺母取下螺栓，法兰盘可以顺着管道滑开，不需要把整个法兰从管道端部拆出，维护作业完成后重新滑回对位即可，操作效率远高于固定式焊接法兰。同时由于法兰盘可以自由旋转，在配套泵体、阀门这类设备进出口的时候，不需要提前在管道焊接时精准对位螺栓孔角度，现场施工时可以灵活调整角度对齐设备接口，抵消管道预制过程中产生的角度累积误差，降低现场配管的返工概率。模型完整还原了盘体的所有结构细节，包括螺栓孔的贯通结构、内外缘的倒角、盘体的厚度比例，结构特征完全符合实际产品的加工形态，可直接用于管路布局校验、安装空间校核以及配套连接件的选型参考。
