直角弯接方形法兰连接结构

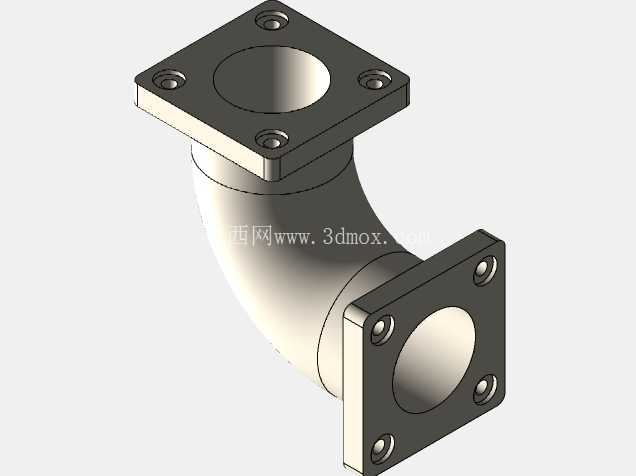

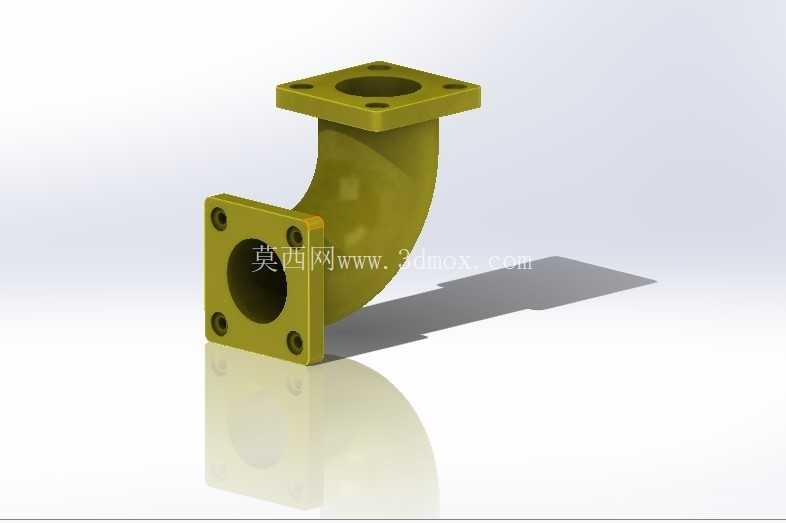

在工业管路布设场景中，经常会遇到管路需要垂直转向的布设需求，尤其是在设备紧凑排布、管路走向受安装空间严格限制的工况下，直角转向的法兰连接件是管路系统中不可或缺的组成部分。这款90度弯接法兰结构，两端均采用方形法兰安装面，适配方形安装基座的管路对接场景，相比圆形法兰，方形法兰在小空间安装时更易对准螺栓孔位，四个角点的螺栓排布能提供更均匀的压紧力，在低压流体输送、气动回路、小型设备的气路连接场景中应用十分广泛。

从实际使用场景来看，这类弯通法兰常出现在小型空压机的排气端转向连接、工业自动化设备的气路排布、小型液压站的管路转向、通讯基站的冷却管路连接等位置，尤其是在安装面为垂直正交的两个平面时，不需要额外搭配多段直管加弯头的组合，单个零件即可完成90度转向的管路对接，能有效减少管路连接点，降低管路泄漏的风险点。

在功能特性上，该结构的流道采用平滑圆弧过渡设计，没有直角转折的突兀死角，流体经过转向位置时的阻力更小，能有效降低管路内的压力损失，减少流体在转角位置的涡流产生，对于含微小杂质的流体输送场景，平滑过渡的流道也不容易出现杂质沉积堵塞的问题。两端的方形法兰面均设计有沉头螺栓孔，安装时螺栓头可以沉入法兰面内，不会突出安装平面，避免安装后螺栓与周边设备结构产生干涉，法兰密封面为平面设计，适配平面密封垫或者O型圈密封，能满足常规低压工况下的密封要求。

设计过程中，首先需要确定两端法兰的中心距尺寸，这个尺寸直接决定了管路转向后的偏移距离，是安装边界校核的核心参数，设计时需要结合实际安装空间的预留尺寸来确定弯管的曲率半径，曲率半径过小会导致流道弯折过急，增大流体阻力，曲率半径过大则会增加零件整体的占用空间，需要在流道性能和安装空间之间做平衡。两端法兰的螺栓孔位置度是加工和建模时需要重点控制的公差项，螺栓孔的中心距偏差需要控制在合理范围内，否则现场安装时会出现螺栓无法穿入的问题，法兰的厚度需要根据额定工作压力来计算，保证螺栓压紧时法兰面不会出现变形导致密封失效。

安装边界方面，该零件安装时需要预留出弯管外侧的操作空间，用于螺栓的拧紧操作，尤其是弯管背部的螺栓位置，需要预留足够的扳手操作空间，避免安装时无法完成螺栓紧固。两端法兰的密封面需要保证平面度，安装前需要清理密封面的毛刺和杂物，避免密封垫压合时出现间隙导致泄漏。弯管部分的外壁厚度需要满足承压要求，同时要考虑铸造或者机加工的工艺可行性，壁厚过薄容易在加工或者承压时出现开裂，壁厚过厚则会增加零件重量和材料成本。

在管路系统选型时，这类一体式弯法兰相比分体式的弯头加两片法兰的组合，整体刚性更好，安装时不需要额外调整弯头与法兰的对接角度，安装效率更高，同时减少了两个密封连接面，长期使用的可靠性更优。对于设备内部空间紧凑、管路排布密集的场景，这类一体式弯法兰能有效节省管路占用的空间，让整体管路布局更规整，也减少了管路系统的零件数量，降低了备件管理的成本。建模过程中，弯管部分与两端法兰的衔接位置做了平滑的圆角过渡，避免应力集中，在管路受到振动或者压力波动时，衔接位置不容易出现疲劳开裂的问题，能提升零件的长期使用寿命。
