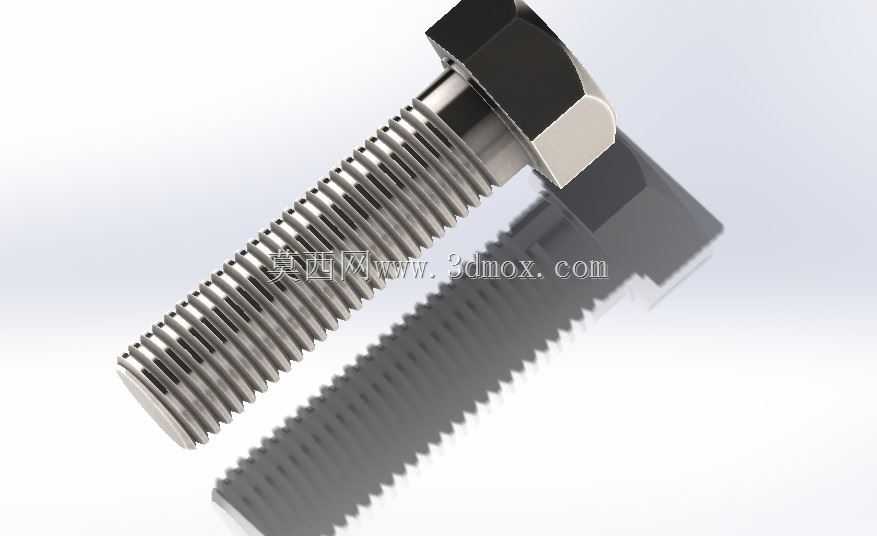

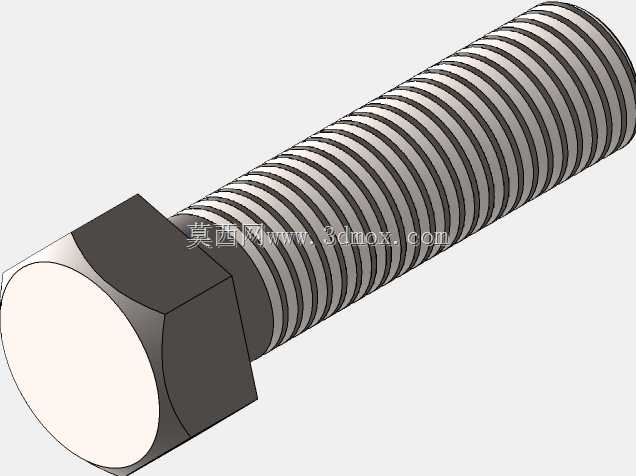

外六角全螺纹标准紧固件三维结构

　　设计这类标准件的三维结构时，首先要明确六角头的对边尺寸、对角尺寸以及头部厚度，这些参数直接决定了安装时套筒或者开口扳手的操作空间，很多现场装配出现的扳手打滑、棱角磨损问题，本质上是建模阶段六角头的尺寸公差预留不合理，没有考虑实际加工后的尺寸偏差，导致配套工装无法完全贴合头部受力面。杆部的全螺纹结构设计，需要匹配对应螺距的牙型轮廓，牙顶、牙底的圆弧过渡不能省略，很多新手建模时直接用螺旋线切除生成尖锐牙底，忽略了实际标准件牙底的圆角结构，后续做有限元应力分析时会出现严重的应力集中误判，和实际零件的受力特性偏差极大。在流体控制、压力管路装配以及通用机械设备的阀组集成环节，这类外六角全螺纹紧固件是实现减压阀、管路法兰、阀块盖板可靠压紧的核心连接元件，日常选型中常被用于中低压工况下的阀件安装面锁紧，避免介质压力波动造成的连接面渗漏、部件错位问题。从实际装配场景来看，这类螺栓需要匹配对应精度等级的内螺纹孔或者六角螺母使用，安装时通过六角头施加扭矩，将轴向预紧力均匀传递到被连接件的结合面，既要保证密封垫片的压缩量处于合理区间，又要避免预紧力过大造成螺纹滑牙、螺栓杆部塑性变形。

　　从安装边界来看，这类螺栓的穿入长度需要根据被连接件的总厚度、垫片厚度、螺母啮合长度综合确定，螺纹旋合长度一般要保证大于等于螺栓公称直径的0.8倍，才能在额定预紧力下不出现螺纹脱扣。建模过程中需要注意杆部末端的倒角结构，这个细节看似不起眼，实际装配时能起到导向作用，避免螺纹端部磕碰损伤内螺纹牙型，也能让螺栓顺利穿入安装孔，减少现场装配的对位时间。六角头与杆部的过渡圆角也需要严格按照标准参数设置，这个位置是螺栓受拉时的应力集中区域，圆角半径过小会大幅降低螺栓的疲劳强度，在长期受振动、压力交变的工况下容易出现断裂失效。

　　在减压阀这类阀件的装配场景中，螺栓的分布通常是沿阀盖法兰圆周均布，建模时需要考虑相邻螺栓的扳手操作空间，避免两个螺栓的六角头间距过小，导致套筒无法顺利套入，给后期的安装、检修拆卸造成阻碍。螺纹部分的建模精度会直接影响后续装配干涉检查的准确性，如果牙型尺寸偏差过大，在虚拟装配时会误判螺纹啮合的干涉情况，导致实际生产中出现螺纹无法正常旋合的问题。另外，螺栓头部的支承面需要保证与杆部轴线的垂直度，否则拧紧时会出现偏载，造成预紧力分布不均，局部连接面压合力不足引发渗漏，建模时需要严格控制支承面的形位公差，确保和实际加工要求一致。

　　这类标准紧固件虽然结构看似简单，但在整套设备的连接可靠性中起到的作用至关重要，三维建模阶段的细节还原度，会直接影响后续的装配仿真、应力校核、工装设计的准确性，任何一个尺寸细节的偏差，都可能在实际生产装配环节造成返工，甚至给设备运行留下安全隐患。在做管路阀组的整体装配时，还需要考虑螺栓安装后的外露螺纹长度，一般要求拧紧后外露2-3个螺距，既保证螺纹有足够的啮合长度，又不会因为外露过长造成螺纹磕碰损伤、积留污物，这些细节在三维建模阶段就需要提前匹配好螺栓的长度规格，避免后期选型时出现长度不合适的问题。
