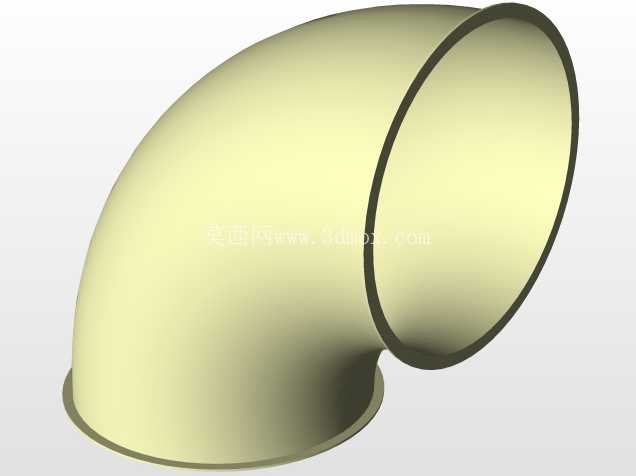

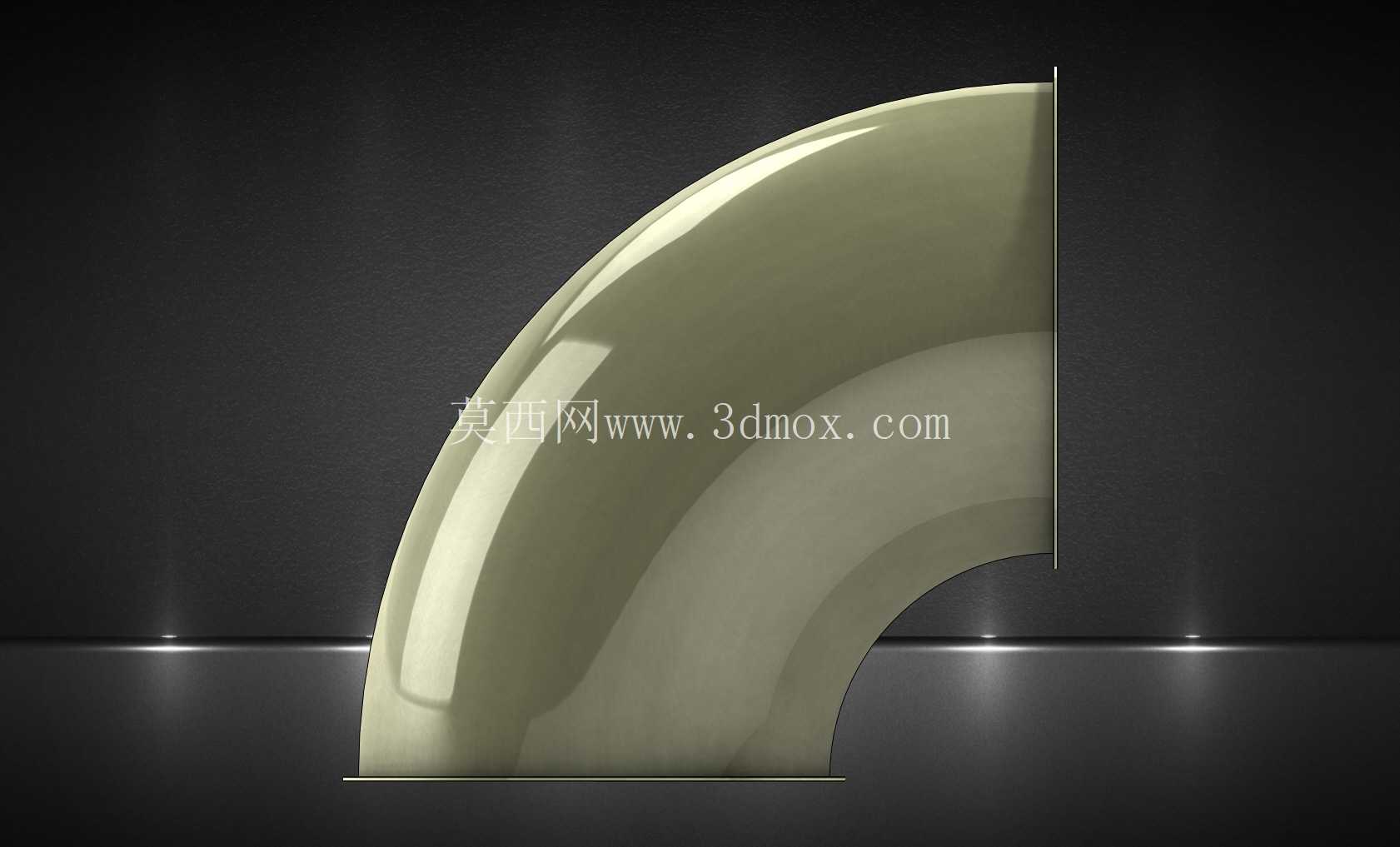

雅各布90度直角弯管管路连接件

　　在粉体输送、通风除尘、食品级物料输送管路系统中，90度转向的管路连接是管路布局中最常见的转向结构，这款雅各布标准90度弯管，正是针对快装式薄壁管路系统设计的转向连接件，适配模块化快装管路的安装需求，在粮食加工、塑料粒子输送、车间除尘排风、化工粉体输送等场景中承担管路直角转向的介质导流作用。从实际工程应用来看，这类弯管区别于普通焊接弯头，两端带有的翻边结构是为了配合雅各布管路系统的快装卡箍使用，安装时不需要焊接作业，只需要将相邻直管段的翻边与弯管两端翻边对齐，套入专用快装卡箍拧紧即可完成密封固定，大幅缩短现场管路安装的工期，也方便后期管路拆解维护、清理管路内部残留物料，尤其适合需要定期拆洗管路的食品、医药粉体输送场景，避免焊接接缝处残留物料滋生细菌的问题。

　　从设计思路上看，这款弯管的弯曲半径采用了雅各布管路体系的标准弯曲比，弯管段的曲率过渡平滑，没有突变的折角，能够最大程度降低粉体、气流通过转向处时的阻力，减少物料在弯管处的堆积堵塞概率，对比小曲率半径的弯头，大曲率平滑过渡的结构也能降低高速物料对弯管内壁的冲刷磨损，延长弯管的使用寿命。弯管整体采用等径设计，两端接口的通径完全一致，和同规格的直管、三通、变径接头等配件可以直接通用互换，不需要额外加工过渡接头，在管路布局设计时，工程师可以直接按照标准模数计算管路长度，减少非标配件的设计加工量。

　　从安装边界来看，弯管两端的翻边外径、端面平面度都遵循统一的公差标准，安装时和卡箍配合的密封面完全贴合，配合对应的密封垫圈可以满足不同压力等级的管路密封要求，不管是负压除尘管路还是低压正压输送管路，都能保证连接位置不漏风、不漏料。弯管的90度夹角精度控制在标准公差范围内，在管路布局时可以精准对齐安装基准，避免因为弯头角度偏差导致整段管路出现安装应力，长期使用后出现接口渗漏的问题。在实际选型过程中，这类标准弯管不需要单独测绘建模，直接调用对应规格的三维模型就可以完成管路的整体布局装配，提前校验管路和周边设备、厂房结构的干涉情况，避免现场安装时出现管路碰撞、安装空间不足的问题。

　　弯管的壁厚均匀，两端翻边位置做了圆弧过渡处理，没有尖锐的棱角，安装作业时不会划伤施工人员，也不会割破配套的密封垫圈。对于输送磨琢性较强的物料比如矿粉、石英砂的场景，同结构的弯管还可以配套做内壁耐磨处理，但基础款的结构尺寸完全通用，不需要更改安装接口尺寸，互换性极强。在通风系统中使用时，平滑的内壁结构可以降低气流通过时的风噪，减少管路系统的振动，对比普通冲压焊接弯头，这类模压成型的弯管内壁没有焊缝凸起，气流通过时不会产生紊流，通风效率更高。从建模细节来看，弯管的曲面过渡连续，两端翻边的拔模角度、圆角都完全符合实际加工工艺，在做管路装配仿真时，可以真实模拟卡箍安装的空间位置，避免出现卡箍安装空间不足、和相邻部件干涉的问题。在模块化管路设计中，这类标准弯头是管路系统中用量最大的转向配件，统一的标准尺寸可以让整个管路系统的配件通用率达到90%以上，大幅降低备品备件的库存种类，后期维护更换时不需要专门定制配件，直接采购同规格标准件就可以快速更换，减少设备停机时间。
