工业管路转向连接指节接头结构

　　这款转向指节接头的结构设计，核心围绕管路系统中需要改变介质流向、同时补偿装配偏差的工况展开，在液压站周边管路、小型流体控制设备、车间气动管线排布场景中十分常见。现场施工时，预制管路很难完全对齐理论坐标，焊接硬管的累计误差、设备运行带来的微幅振动，都会让刚性直角接头承受额外的交变应力，时间久了密封面容易出现渗漏，管壁焊缝位置也会萌生疲劳裂纹。这类带转向铰接结构的接头，就是为了在有限安装空间里消化这些偏差，不需要强行掰动硬管对位，装配时可以先调整接头的转向角度，再锁紧两端的连接部位，大幅降低现场配管的难度。

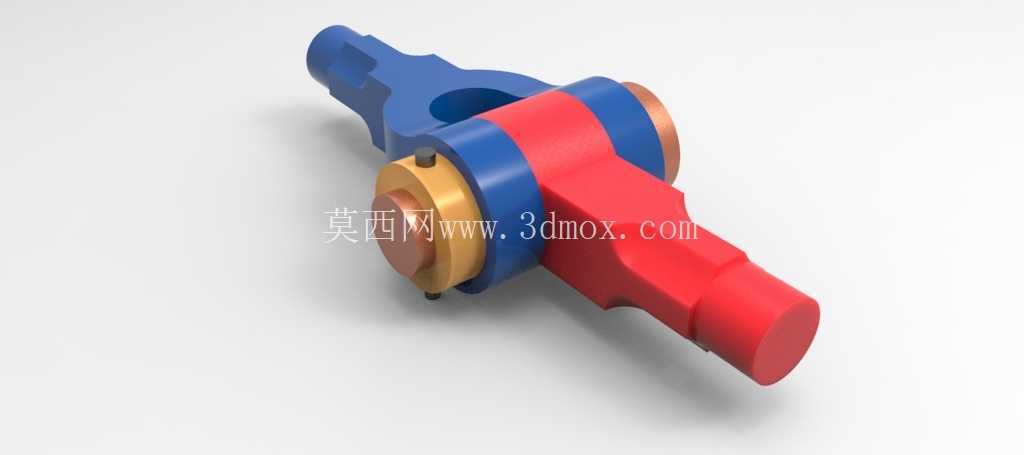

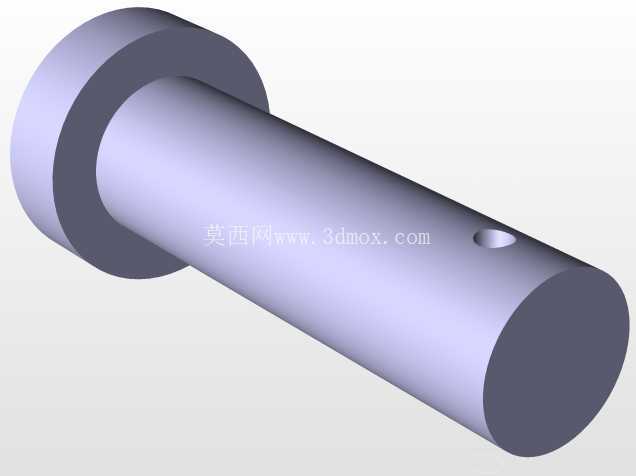

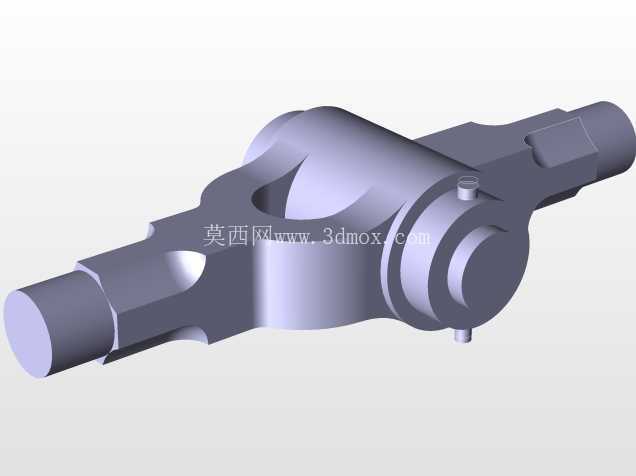

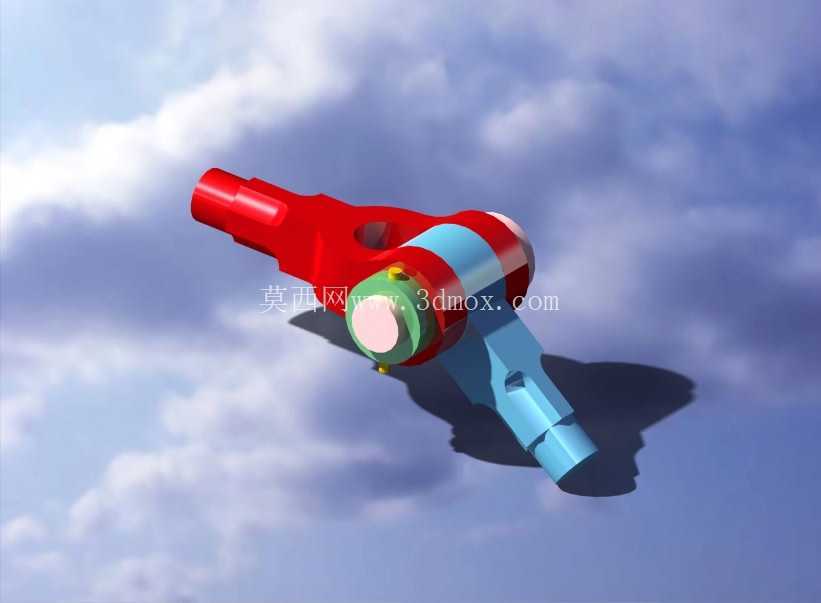

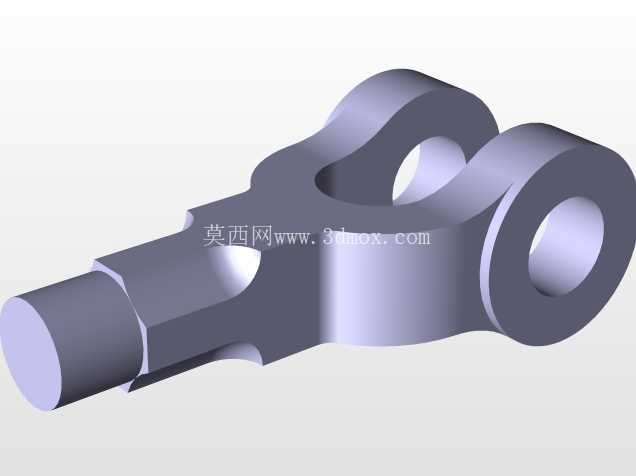

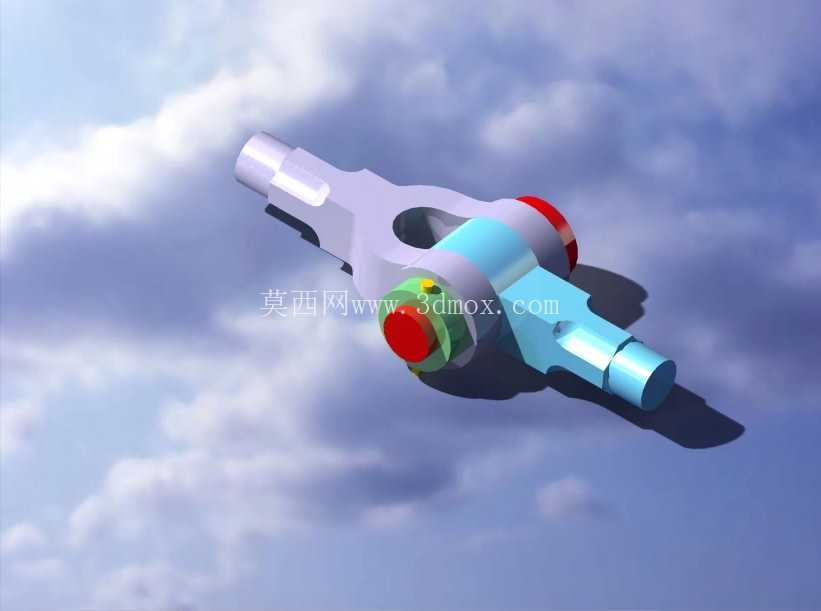

　　从结构拆分来看，接头主体分为三段功能区域：两端的外伸连接段分别对接上下游管路，中间的铰接回转部位承担角度调整与密封承压的作用。图中红蓝分色的两个主体臂段，各自预留了管路插接的轴端结构，轴段外径按照常用硬管的插接公差设计，端部做了小角度导入倒角，现场套入管接头或者焊接法兰时不会刮伤密封面。中间铰接位置的铜色衬套是整个结构的关键，衬套采用耐磨铜合金加工，既可以降低两个臂段相对转动时的摩擦阻力，又能在锁紧后提供足够的静摩擦力，保证管路充压后接头不会自行偏转。衬套两侧的蓝色端盖通过周向均布的紧固件压合，把密封垫片牢牢限制在铰接端面的密封槽内，介质从一侧臂段的内流道进入，经过铰接中心的连通腔流向另一侧，整个流道没有突兀的变径台阶，能减少介质流经时的压力损失，也避免了杂质在转角处淤积。

　　设计过程中首先要确定的是通径尺寸，接头的内流道直径需要和对接管路的内径保持一致，若通径缩窄，会在转向位置形成节流，不仅提升泵组的输送能耗，高速流过的介质还会冲刷铰接密封面，缩短密封件的使用寿命。臂段的长度设计需要兼顾操作空间与结构刚性：如果臂段过短，现场用扳手锁紧端部管螺母时没有足够的操作空间，工具容易磕碰相邻的管线；如果臂段过长，接头整体的悬臂量变大，管路振动时臂段根部会承受更大的弯矩，长期运行可能出现塑性变形。实际建模时会在臂段与铰接座的衔接位置做圆角过渡，避免直角截面带来的应力集中，圆角半径通常取臂段壁厚的1.2到1.5倍，既不会过多增加接头整体重量，又能把峰值应力控制在材料许用范围以内。

　　安装边界方面，这款接头的回转平面需要在布管阶段提前规划，要保证铰接转动的范围内没有其他管线、设备支架或者机身结构干涉，接头调整到最大偏转角度时，两端连接段的外壁和周边构件至少保留5毫米以上的安全间隙，避免设备运行振动时发生摩擦磕碰。铰接部位的锁紧紧固件需要按照规定的扭矩顺序拧紧，先对角预紧所有端盖螺丝，再分步施加额定扭矩，防止端盖压合偏斜导致密封垫片受力不均，出现局部渗漏。如果用在有压力脉冲的液压管路中，还可以在铰接位置增加防松垫片，避免长期振动让紧固件出现松脱。和普通的固定式直角弯头相比，这种可转向的指节接头不需要针对每一个特殊安装角度定制非标弯头，备件通用性更强，维护时拆解铰接部位就可以直接更换密封衬套和垫片，不需要整体切割管路，能大幅缩短设备停机检修的时间。建模时所有配合面的公差都按照IT7级精度设定，铰接回转面的粗糙度控制在Ra1.6以下，保证转动顺滑的同时不会出现径向晃动，密封槽的尺寸公差严格匹配选用的O型圈或者金属垫片规格，压缩量控制在垫片厚度的15%到25%之间，压缩量过小密封比压不足容易漏液，压缩量过大则会让垫片永久变形，失去补偿能力。
