裤型三通异形连接管件结构设计

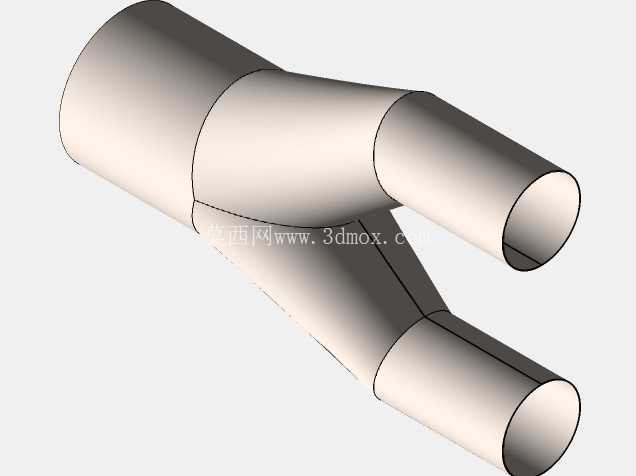

这款裤型三通异形连接结构，主要应用在通风除尘、粉体气力输送、低压流体分流的管路系统中，区别于常规等径或异径正三通，其采用裤衩式的双出口分流构型，能够在有限的安装空间内实现单路进风/进料向两路分支管路的平顺过渡，大幅降低介质在分流位置的湍流阻力，减少粉体输送过程中的堵料、积料风险，同时降低通风管路的风噪与压损。从实际工程应用场景来看，这类结构常出现在木工车间除尘管网、粮食加工输送管线、小型工业设备的排风分支管路中，相比焊接拼接的常规三通，一体化成型的裤型结构没有直角转折的焊缝死角，介质流经时不会在转角位置形成涡流区，对于输送带有磨琢性的粉体物料时，还能有效降低物料对管壁的局部冲刷磨损，延长管路部件的更换周期。

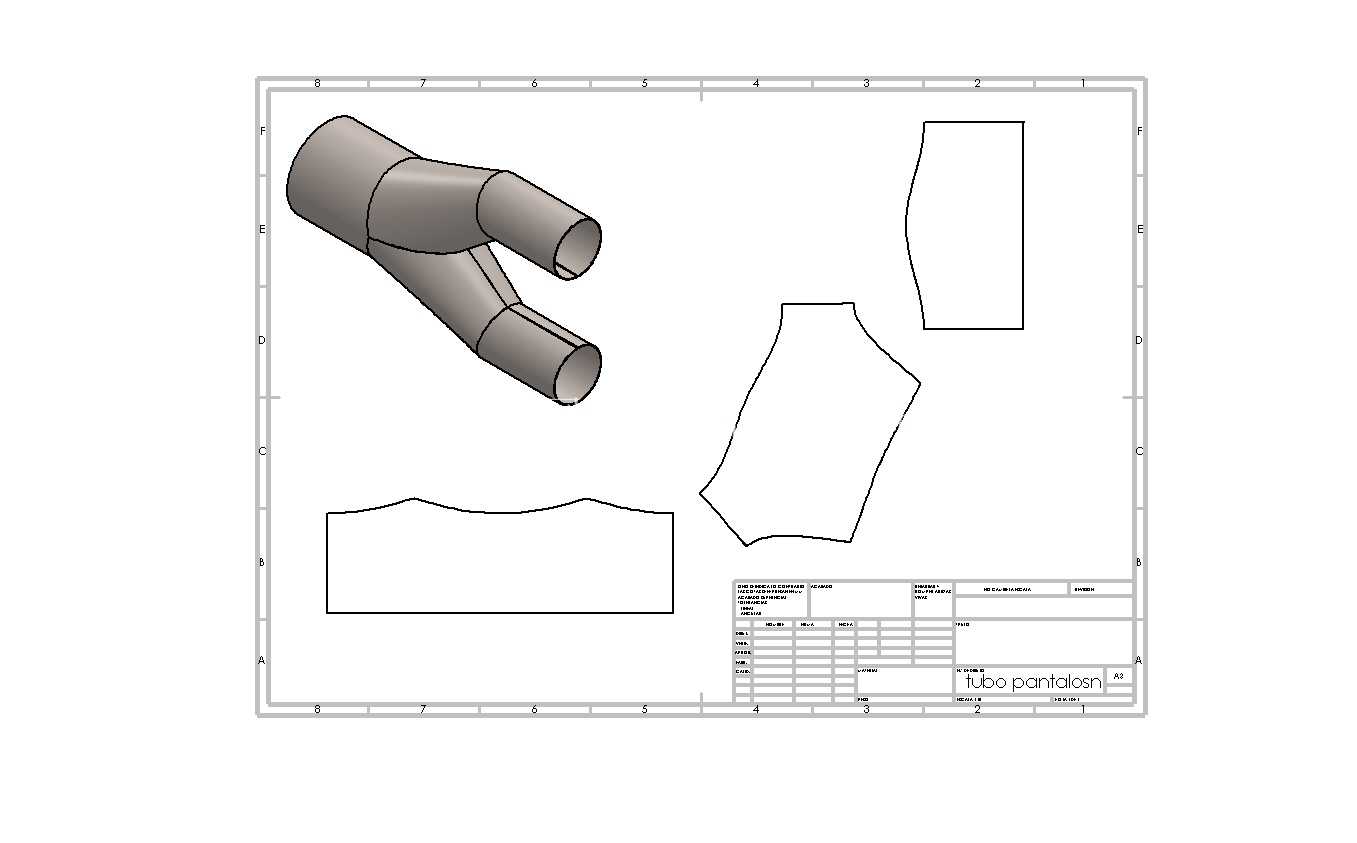

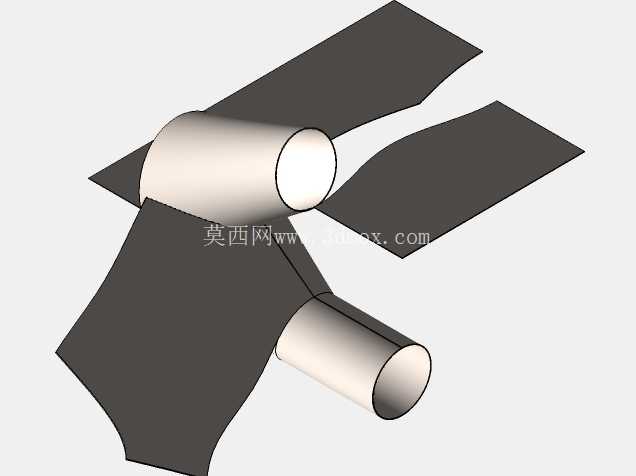

设计过程中首先要匹配上下游管路的通径参数，入口段采用等径直管段设计，预留足够的法兰或套接安装长度，保证与上游主管道连接时的同轴度，避免安装后出现错位导致的介质偏流。两个分支出口的轴线夹角经过反复调整，既不能过小导致分支处的管壁曲率过大增加钣金折弯或卷制难度，也不能过大导致整体结构的横向安装尺寸超标，无法适配现场紧凑的安装空间。从结构细节来看，分支交汇位置采用顺滑的曲面过渡，没有尖锐的棱角，在进行钣金展开下料时，需要将空间曲面拆解为多个可展平面片体，每个片体的拼接缝位置预留合理的焊接收缩余量，同时保证拼接完成后各段管壁的曲率连续，避免出现局部凹陷或凸起影响介质流动。

安装边界方面，入口端的直管段长度需要满足管路连接的最小套接深度要求，两个分支出口的端面保持平行且轴线共面，方便现场对接下游的两路分支管道，不需要额外调整管道角度就能完成装配。管壁厚度根据输送介质的特性确定，输送常规通风空气时可采用较薄的板材降低结构自重，输送磨琢性粉体时则适当增加壁厚，在交汇冲刷位置还可额外增设耐磨衬层。不同于标准三通的模块化选型，这类异形裤型三通往往需要根据现场的管路走向、安装空间、分流流量比例做定制化设计，建模过程中需要同步完成实体建模与钣金展开图的绘制，保证下料后的片体能够顺利拼接成型，不需要现场二次修磨切割。在流体特性的考量上，两个分支出口的通径根据流量分配比例设计，当两路分支流量均等时采用对称结构，若流量存在差异则调整两个分支的通径与过渡曲面的曲率，保证两路出口的阻力特性一致，避免出现偏流导致其中一路管路流量不足的问题。结构的加强设计上，在入口与分支的连接位置，根据管路内的工作压力设置环形加强筋，避免负压通风时管壁出现吸瘪变形，同时在吊装位置预留吊耳安装位，方便现场施工时的吊装就位。整个结构的所有曲面过渡均采用大圆角设计，既降低了介质流动的阻力，也避免了钣金加工时出现过小折弯半径导致的板材开裂问题，拼接焊缝全部设置在结构的低应力区，减少焊接变形对整体尺寸精度的影响。
