异径斜接三通管路连接件结构设计

在流体输送管网的布设作业中，经常会遇到主管道需要引出分支管路、且分支管路轴线与主管道轴线呈一定倾斜角度的布设需求，常规的正三通仅能实现垂直方向的分支引出，无法适配斜向分支的走向要求，若采用现场切割拼焊的作业方式，不仅坡口加工精度难以保证，焊接后容易出现应力集中、焊缝渗漏的问题，还会大幅拖慢现场施工的进度，增加现场作业的人工成本。这款异径斜接三通的结构设计，正是针对这类斜向分支管路的连接需求开发，能够在不额外增加管路转接弯头的前提下，直接实现主管道与斜向分支管路的平滑连通，减少管路系统的连接节点数量，降低整个管网的渗漏风险点。

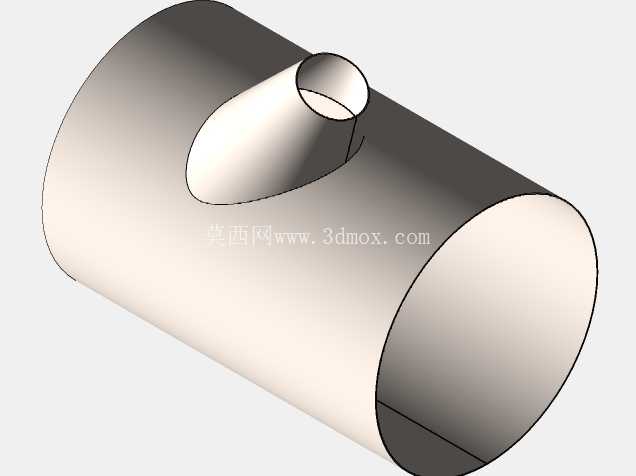

从结构设计逻辑来看，这款管件的主体为等径直筒段作为主流通通道，分支段采用渐缩式斜向筒体结构，分支筒体与主筒体的相贯线采用平滑过渡的曲面设计，而非生硬的直角切割交线，这种设计一方面能够降低流体在分支位置的局部阻力，减少流体经过三通时的压头损失，避免分支位置出现紊流、涡旋的情况，保障流体输送的稳定性，另一方面也能优化相贯线位置的应力分布，避免管路在承压运行时，相贯线位置出现应力集中导致的焊缝开裂、结构变形问题。在建模过程中，相贯线的生成需要严格匹配主筒体与分支筒体的直径参数、倾斜角度参数，确保两个筒体的结合面完全贴合，没有错位或者间隙，为后续的焊接或者粘接作业提供精准的贴合基准。

从安装边界的角度考量，这款三通的主筒体两端为标准的圆形对接端面，能够直接与同管径的圆形管路进行对接，对接方式可以根据输送介质的特性选择焊接、法兰连接或者卡箍连接，不需要额外加工过渡接口。分支段的端面同样为标准圆形接口，尺寸匹配对应分支管路的外径，分支段的倾斜角度经过优化设计，既能够满足常见的斜向布管走向需求，又不会因为倾斜角度过大导致分支段与主筒体的结合面长度过短，影响连接结构的结构强度。在实际选型应用时，需要先确认主管道的通径、分支管道的通径以及分支管路的倾斜角度是否与现场布设需求匹配，同时要核算管路运行时的工作压力，确保管件的壁厚能够满足承压要求，避免运行过程中出现结构损坏。

在不同的应用场景下，这款斜接异径三通能够适配多种流体输送需求，在民用给排水管路中，它可以用于斜向引出分户供水支路，减少弯头使用量，降低管路堵塞的概率；在暖通空调的水循环管路中，平滑的流道设计能够减少水循环的阻力，降低循环水泵的运行负载，提升整个暖通系统的运行效率；在工业低压流体输送管路中，它可以用于工艺管线的斜向分支引出，保障工艺介质输送的稳定性；在通风除尘的管路系统中，这种斜向平滑过渡的结构能够减少粉尘在管路拐角位置的沉积，避免管路积灰堵塞，降低通风系统的运维频率。

设计过程中还需要考虑加工工艺的可行性，这款三通的结构既可以采用整模铸造成型，也可以采用板材卷制后焊接成型，两种加工方式都能够依托这个三维模型直接提取加工尺寸、生成加工坡口的参考线，减少加工前的绘图放样工作量。铸造成型时，模型的壁厚均匀性经过校验，不会出现局部壁厚过薄导致的铸造缺陷，也不会因为局部壁厚过厚导致的材料浪费；焊接成型时，相贯线的展开曲线可以直接从模型中导出，为板材切割、卷制工序提供精准的尺寸依据，保障焊接拼装时的对位精度。

从流体力学的角度验证，分支段与主筒体的过渡曲面采用大圆角顺滑衔接，流体从主管道进入分支段时，流向变化更为平缓，不会出现流体直接冲击管壁的情况，既能够降低管路运行时的振动和噪音，也能减少流体对管壁的冲刷磨损，延长管件的整体使用寿命。对于需要在分支位置安装阀门、仪表的场景，分支段的直筒段长度预留了足够的安装操作空间，不需要额外再接短管就可以直接安装配套的阀件或者检测仪表，进一步简化现场安装的工序。
