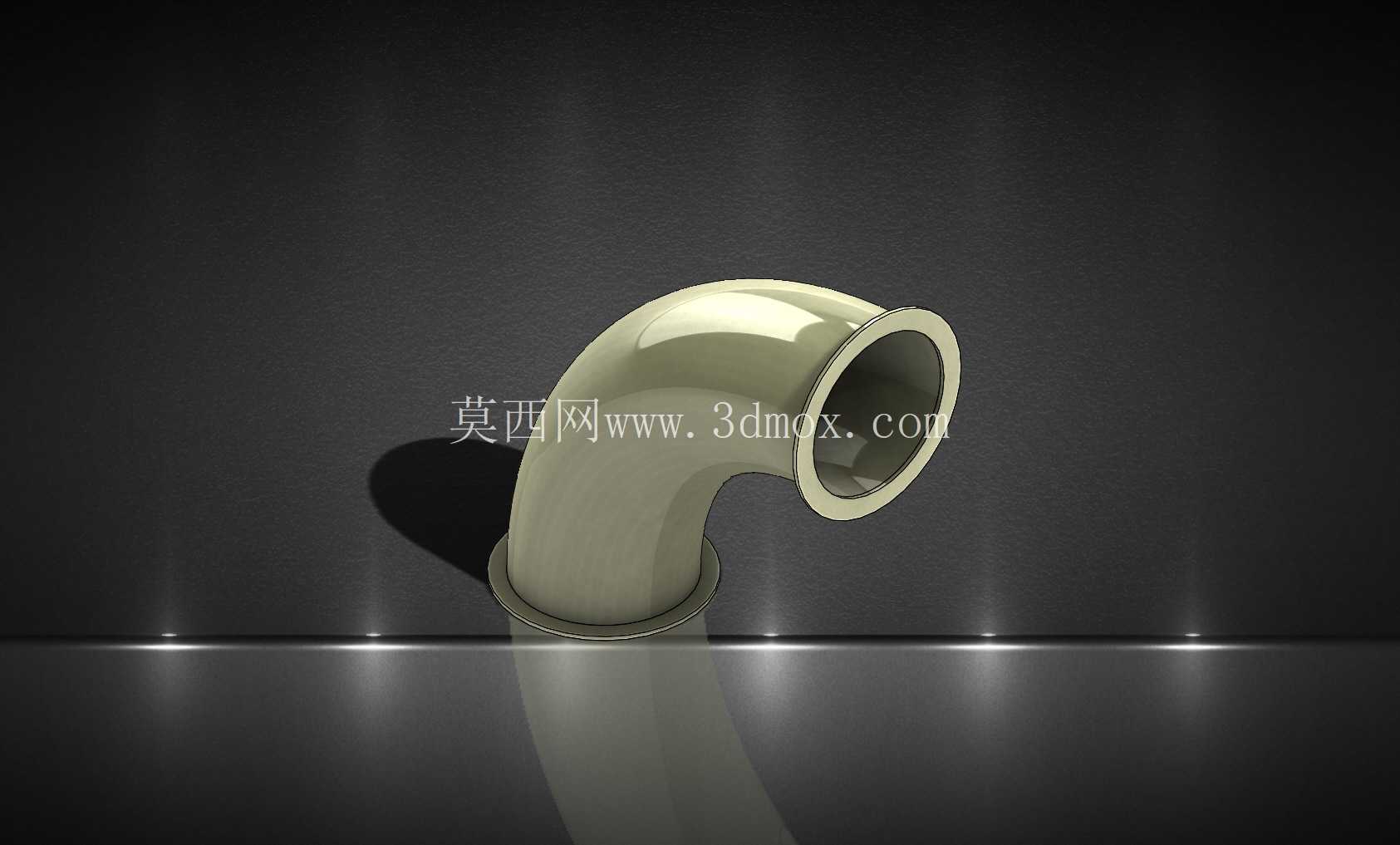

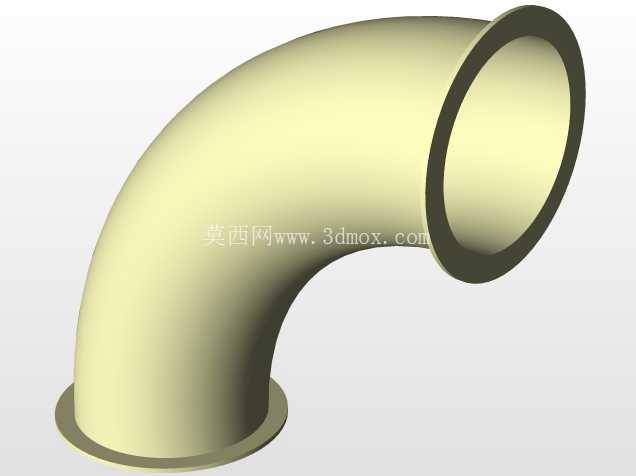

雅各布型带法兰90度弯管接头结构

　　在粉体输送、通风除尘、食品级物料输送管路系统中，这类带法兰的90度弯管是改变管路走向的核心连接件，区别于普通焊接弯头，它采用两端活套法兰的连接形式，无需现场焊接作业，安装时只需对齐法兰孔位锁紧螺栓即可完成固定，大幅降低现场施工的动火作业要求，尤其适合食品加工、制药车间这类对动火管控严格的生产场景。从结构设计来看，这款弯管采用等径圆弧过渡结构，弯曲半径符合常规粉体输送管路的曲率要求，避免过小弯曲半径造成的物料堆积堵管问题，内壁光滑无凸起接缝，能减少物料输送过程中的阻力，降低粉料残留挂壁的概率，对于输送易结块、粘性较低的颗粒、粉体物料时，能有效提升管路输送效率，减少日常清管的维护频次。

　　两端的法兰采用翻边一体结构，法兰端面平整度控制在装配公差范围内，安装时配合密封垫片可以实现可靠的密封效果，避免输送过程中出现漏粉、漏风问题，法兰的螺栓孔位采用标准化排布，能和同口径的雅各布系列管路配件直接适配，无需额外加工转接结构，在模块化管路搭建时可以快速拼接，缩短管路系统的安装周期。从安装边界来看，这类弯管的两个端面法兰处于垂直排布状态，设计选型时需要预留法兰外侧的螺栓操作空间，避免弯管安装后螺栓无法锁紧的问题，弯管的中心高尺寸匹配同系列直管段的安装模数，在管路转向布局时可以直接计算管路长度，不用额外做尺寸补偿。

　　实际工况应用中，这类弯管常搭配快装卡箍或者螺栓锁紧结构使用，根据输送介质的不同，可以选择不同壁厚的版本，输送磨损性较强的物料时可以选用加厚内壁的款式，延长弯管的使用寿命，普通通风除尘场景则可以选用常规壁厚版本控制成本。建模过程中需要重点关注弯管的圆弧过渡段的壁厚均匀性，避免出现局部壁厚过薄影响结构强度的问题，法兰端面与弯管轴线的垂直度公差需要控制在装配要求范围内，否则安装后会出现管路错位、密封失效的问题，法兰上的螺栓孔位置需要和通用标准件匹配，保证安装时的互换性。

　　不同于普通冲压弯头，这款弯管的法兰和管体采用一体成型结构，没有焊接接缝，不存在焊缝腐蚀、焊缝处物料残留的问题，在有卫生级要求的输送场景中更具优势，日常维护时可以直接拆卸进行清洗消毒，满足食品、制药行业的卫生管控要求。在管路系统布局时，这类90度弯管通常用于管路的垂直转水平、水平转垂直走向切换，相比两个45度弯头拼接的结构，它的安装空间更小，管路阻力更低，在空间受限的设备内部管路布局中应用更为广泛，设计选型时需要根据管路内的输送风速、物料特性匹配对应的弯曲半径，避免物料在弯管处因离心力作用造成局部磨损过快的问题。
