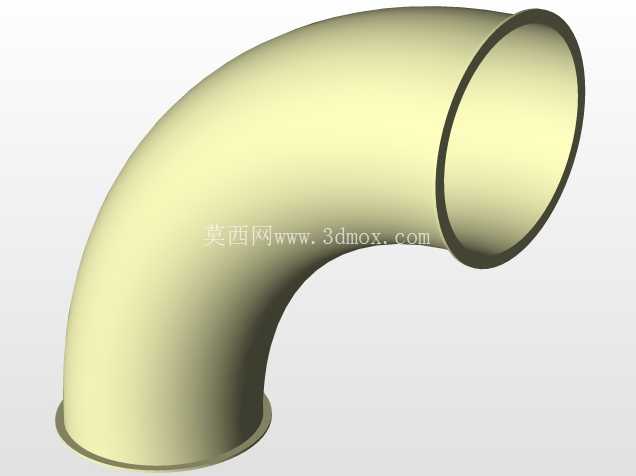

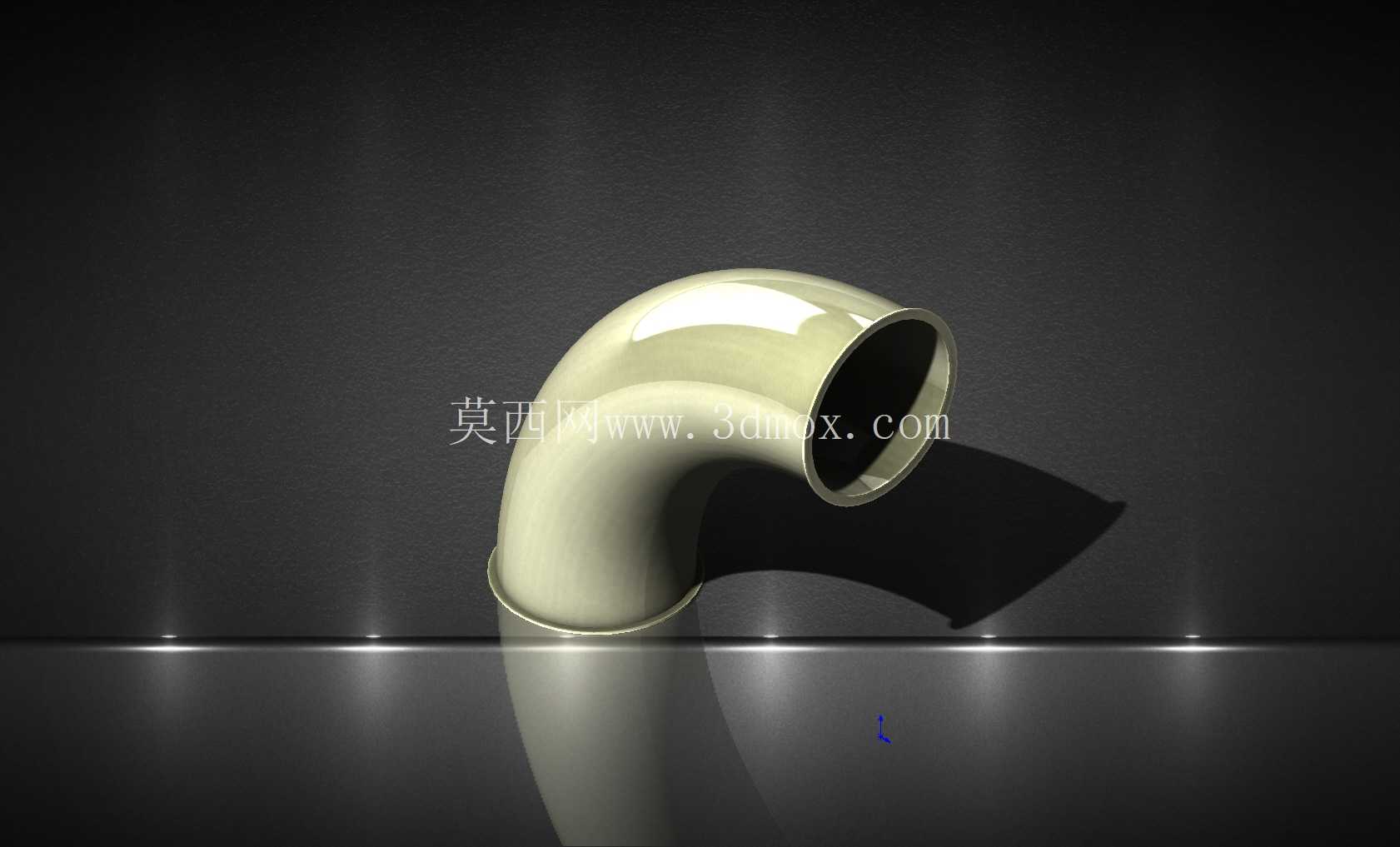

雅各布型90度薄壁弯管管路连接件

　　在粉体输送、通风除尘、食品级物料管路这类对管路转向密封性、流阻表现有明确要求的场景里，90度弯管是整个管路系统里用量极大的转向连接件，这款雅各布标准的90度弯管，就是针对快装式薄壁管路系统开发的转向构件。从实际工程应用来看，这类弯管大多用在负压输送、低压正压送料的管路上，比如粮食加工车间的粉料输送线、工业除尘系统的支管转向段、食品加工厂的颗粒物料输送管路，还有车间集中排风的通风管路，都能看到同结构弯管的应用。和普通焊接弯头不同，这款弯管两端带适配快装卡箍的翻边结构，安装时不需要焊接作业，只要对齐管路端口套上密封胶圈，再用卡箍锁紧就能完成连接，现场拆装维护的效率比焊接式弯头高很多，尤其适合需要频繁拆换清理、定期调整管路布局的生产场景。

　　从设计逻辑上看，这款弯管采用了大曲率半径的圆弧转向结构，没有直角弯折的突变流道，物料或者气流经过转向段的时候，不会因为流道突然变向产生过大的局部阻力，也能减少粉状物料在转弯处的堆积残留——做过粉体输送设计的工程师都清楚，弯头位置如果曲率太小，物料高速撞击管壁不仅会加大输送压损，时间长了还会磨穿管壁，尤其是输送有一定硬度的塑料粒子、矿粉类物料，大曲率弯管的使用寿命比直角弯头高两倍以上。这款弯管的端口翻边尺寸是严格匹配雅各布管路系统的通用标准做的，和同系列的直管、三通、变径接头都能直接适配，不需要额外做过渡转接，选型的时候只要确认管路公称直径和系统压力等级，就能直接替换同规格的损坏件，不用单独测绘定制。从安装边界来看，弯管两个端口的中心距是按照标准曲率半径设定的，做管路排布的时候，只要预留出对应90度转向的空间，就能保证安装后两个端口分别和水平、垂直方向的管路精准对齐，不会出现因为弯管角度偏差导致的管路强制对接、密封件受力不均漏气漏料的问题。弯管的管壁厚度是按照低压输送的工况做的等厚设计，整个圆弧段的壁厚均匀一致，不会出现冲压成型过程中弯管外侧壁厚拉薄、内侧壁厚堆料的问题，这一点对长期承受物料冲刷的工况很重要，壁厚均匀意味着整个弯管的耐磨寿命一致，不会出现局部提前磨穿的情况。

　　另外这种薄壁弯管的重量比同口径的焊接弯头轻很多，长距离管路排布的时候，能降低管路支架的承重负荷，尤其是高空架设的通风管路，轻量化的管件能减少安装时的吊装难度，也能降低支架的材料成本。在实际选型搭配的时候，要注意这类弯管的密封是靠端口之间的橡胶圈实现的，输送有腐蚀性的物料或者高温气体的时候，要搭配对应材质的密封件，比如输送高温烟气要用硅橡胶密封圈，输送有油性的物料要用丁腈橡胶密封圈，弯管本身的金属材质也可以根据工况选不锈钢或者镀锌碳钢，不过这款模型的结构尺寸是通用的，不管换什么材质，端口配合尺寸、曲率半径都是统一标准，做三维管路排布的时候，直接调用这个模型就能完成整体管路的装配干涉检查，不用反复核对安装尺寸。

　　很多刚接触管路设计的工程师容易忽略弯管的安装预留空间，尤其是在靠近墙面、设备接口的位置布置90度弯管，如果没算准弯管的外轮廓尺寸，很容易出现弯管圆弧段和墙面或者设备外壳碰撞的问题，这个模型的外轮廓尺寸是完全按照实际产品1:1建模的，装配的时候只要把弯管和周边构件的位置摆好，就能提前发现干涉问题，避免现场安装的时候才发现尺寸不对，重新切割管路调整位置。另外这种快装式弯管还有一个优势，就是管路需要改线的时候，只要松开卡箍就能调整管件位置，不像焊接弯头焊死之后只能切割拆除，对小批量多批次的生产车间来说，管路调整灵活度高很多，也能减少管路改造的材料浪费。从流道设计的细节来看，这款弯管的内壁是光滑过渡的，没有拼接焊缝带来的凸起，气流或者物料经过的时候不会产生紊流，输送物料的时候不容易在管壁残留，对食品、医药类有清洁要求的输送场景来说，光滑内壁也能减少物料残留滋生细菌的风险，配合快装结构能快速拆开清理，满足卫生级管路的使用要求。
