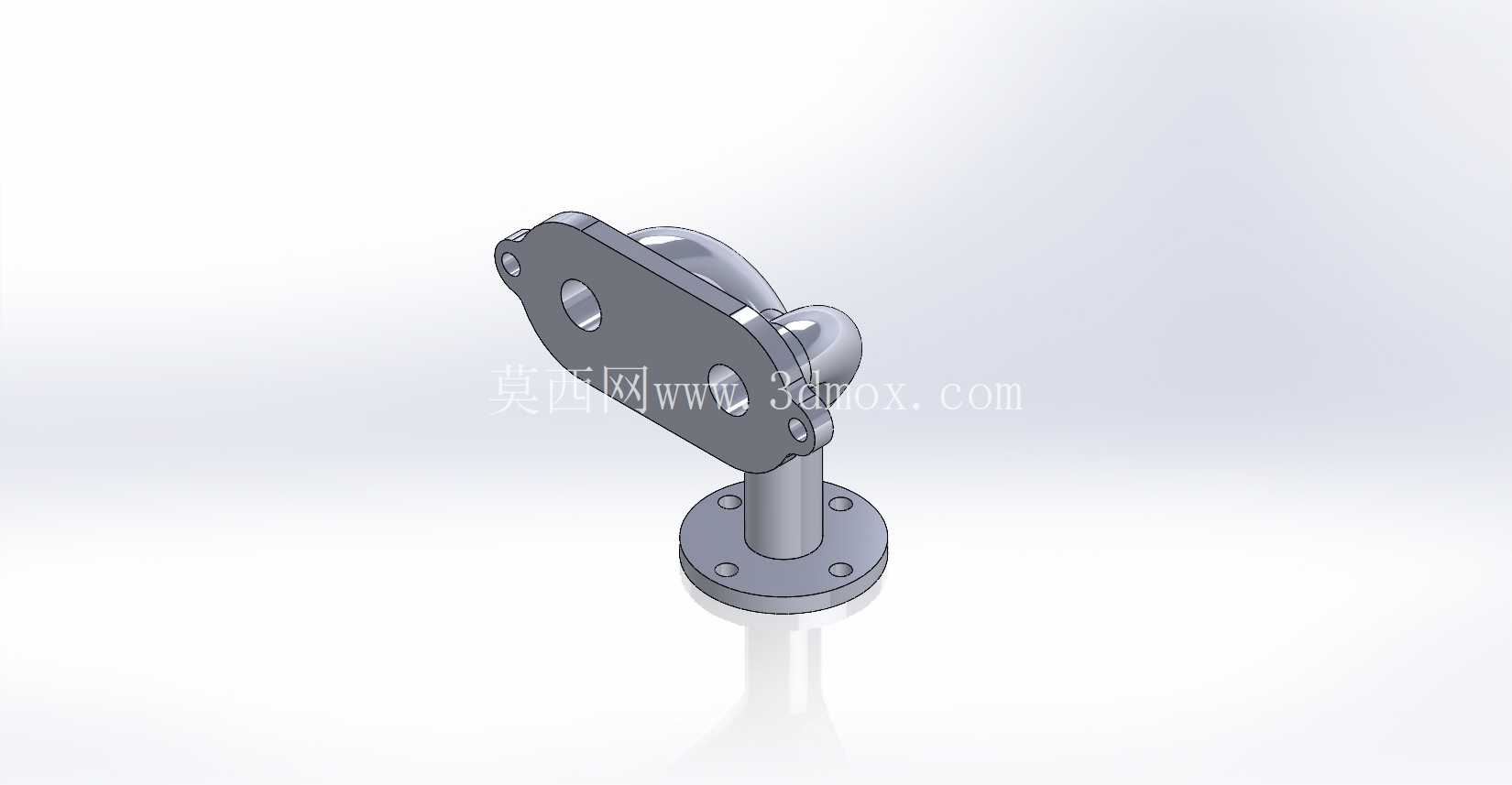

SolidWorks带法兰连接结构管道参数化设计

　　在化工流体输送、市政给排水、暖通空调循环、工业制程管路系统中，带法兰的管道是实现管路分段对接、设备进出口连接的核心基础构件，不同于焊接式直连管道，法兰连接结构无需现场动火作业，可实现管路的快速拆装检修，在需要定期清理内部介质残留、更换管路附件、对接泵阀类动设备的场景中应用占比超过六成。这类带法兰管道的设计核心，首先要匹配对应公称压力下的法兰密封面形式，低压循环水系统多采用突面法兰，靠非金属垫片的压缩变形填充密封面微观间隙实现密封，中压蒸汽管路则会选用凹凸面法兰，限制垫片受压后的侧向滑移，避免长期运行中垫片吹损泄漏。

　　建模过程中需要先确定管道的公称通径与壁厚，根据输送介质的腐蚀性、流速、工作温度选定管材后，先绘制管道主体的回转特征，注意管道端部与法兰对接位置的焊接坡口预留，平焊法兰的接管插入深度要控制在法兰密封面背面以下1.5倍管壁厚度位置，避免焊接时焊瘤突出到法兰密封面侧影响垫片贴合。法兰部分的建模要严格匹配对应标准的螺栓孔分布圆直径、螺栓孔数量与孔径，相邻螺栓孔的中心距偏差需要控制在标准允许的公差范围内，否则现场安装时会出现螺栓无法穿入的问题，法兰密封面的粗糙度要求也需要在建模时通过注释标注明确，突面法兰的水线结构要做等距环形阵列，深度控制在0.3-0.5mm之间，增强垫片的密封咬合效果。从安装边界来看，单段带法兰管道的有效长度是指两端法兰密封面之间的净距，建模时不能把法兰外侧的凸台厚度计入有效安装长度，否则管路整体装配后会出现累计长度偏差，导致末端设备对接时出现强制对口的应力问题。法兰背面与管道外壁的焊接角高度要满足等强度设计要求，不能低于管壁厚度，同时要预留足够的螺栓拧紧操作空间，法兰外侧到周边结构件的最小净距要满足扳手操作的空间要求，通常M16规格的螺栓需要预留至少45mm的径向操作空间，避免现场安装时无法完成螺栓紧固。

　　这类管道的流道设计要保证内壁光滑过渡，法兰与管道对接位置不能出现内径突变的台阶，否则会在介质流经时产生局部涡流，不仅会增大管路的沿程阻力损失，长期运行中还会在台阶位置出现介质冲蚀磨损，尤其是输送含固体颗粒的浆料介质时，内径突变位置的磨损速率是光滑管段的3-5倍。在管路系统的应力分析层面，带法兰管道的法兰位置是整个管路的刚性突变点，建模时需要考虑法兰自身重量对管路挠度的影响，长距离架空敷设的管路中，相邻两个支架的间距设置要避开法兰位置，不能让法兰接口处于两个支架的最大挠度点位置，否则运行中管路振动会导致法兰螺栓松动、密封失效。

　　另外，不同压力等级的法兰不能混接建模，哪怕螺栓孔分布圆直径一致，法兰的厚度、密封面尺寸、螺栓规格都存在差异，混接后无法达到设计压力下的密封强度要求。对于需要做保温处理的管路，法兰位置的建模还要预留保温层的安装厚度，法兰外侧的保温层厚度通常比管道主体保温层厚20-30mm，用来覆盖法兰螺栓的突出部分，避免出现冷桥或热桥损失。在三维装配过程中，带法兰管道的配对需要保证两端法兰的密封面同轴度偏差不超过0.5mm，螺栓穿入方向要保持一致，螺母拧紧侧要预留操作空间，这些细节都需要在建模阶段通过装配约束提前验证，避免现场安装时出现干涉问题。
