多介质输送集成管路阀组结构设计

项目分类:通用机械零部件 发布时间:2026-01-12 ID:1118800
  • 多介质输送集成管路阀组结构设计
  • 多介质输送集成管路阀组结构设计

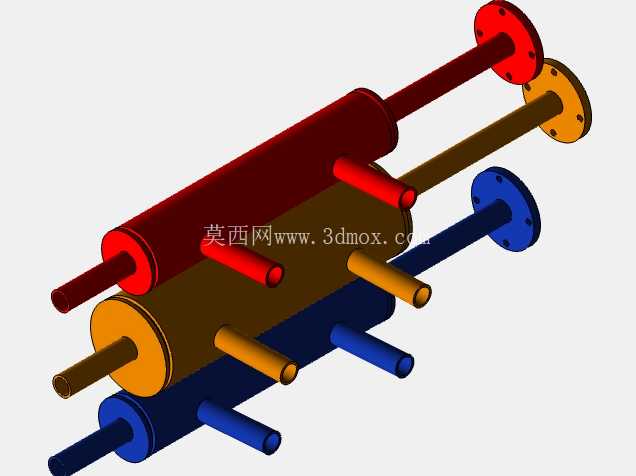

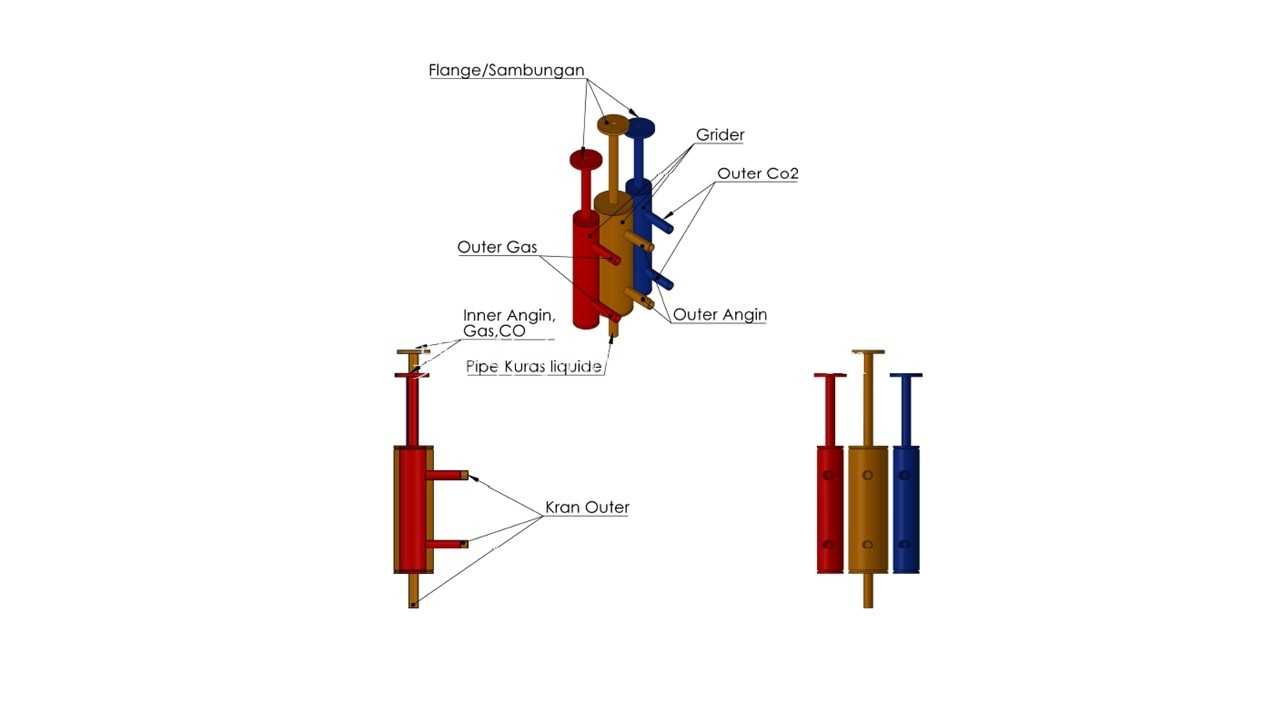

  从功能实现上看,结构将三种介质的输送通道做了同轴嵌套与并行集成的组合设计,外侧通道走燃气,中间夹层走二氧化碳,中心通道走压缩空气,三种介质的流道完全独立密封,不会出现串气问题;每一路介质都配置了独立的外置控制阀,阀杆伸出端做了统一的高度对齐,操作人员在同一操作面就能完成三路介质的通断调节,不用绕到管路不同侧操作,日常启停、介质切换的效率能提升不少。设计过程中首先考虑的是安装边界的适配性,整体结构采用立式安装布局,底部预留标准法兰连接位,可直接对接现场预埋的供气主管路,顶部的输出端也做了统一的接口规格,能直接匹配下游的用气设备接头,不需要额外做转接头加工。这套多介质集成管路结构,主要面向小型分布式能源站点、车间集中供气终端、实验室气路排布这类需要同时输送燃气、二氧化碳、压缩空气的场景,解决传统多管路并行排布时空间占用大、接口杂乱、维护点位分散的实际问题。在现场施工中,很多中小型用气点位会遇到墙面或设备侧安装空间局促的情况,若分别布设三种介质的独立管路,不仅需要重复做支架固定、防腐处理,后续检修时也容易出现介质管路辨识错误的风险,这套集成结构就是针对这类痛点做的整合设计。

  结构的径向尺寸控制在常规工业管路的安装间距范围内,并排布设多组时不会出现干涉,轴向的阀件操作高度符合人体工程学要求,站立操作时不用弯腰或抬手过度,长时间操作也不容易产生疲劳。流道设计上做了沿程阻力优化,每一路介质的流道转弯处都采用圆弧过渡,没有直角突变结构,能减少气体输送过程中的压力损失,尤其是二氧化碳这类在输送过程中容易因压降产生温变的介质,平缓的流道能避免局部节流导致的干冰析出问题。外层的燃气通道做了双重密封结构,连接法兰处采用耐燃气腐蚀的密封垫片,阀杆位置设置了两级填料密封,即便长期使用出现填料磨损,也能通过外侧的压盖调整密封预紧力,不用整体拆解管路就能完成密封维护。

  中间层的二氧化碳通道考虑到低温工况的使用需求,与内外两层通道之间预留了微小的空气隔热间隙,避免外层燃气、内层压缩空气的温度传递导致二氧化碳流道温变过大,减少凝露或结霜对周边结构的影响。中心的压缩空气通道因为通常对接气动工具、气动执行元件,对介质洁净度有一定要求,流道内壁做了光滑处理,减少杂质附着的可能,入口位置预留了过滤器安装位,可根据现场用气需求加装过滤元件。结构的外露部件做了颜色区分设计,燃气通道的外露阀体、连接段采用红色标识,二氧化碳通道采用深蓝色标识,压缩空气通道采用棕色标识,和工业现场的气路颜色标识规范保持一致,现场运维人员能快速辨识不同介质的管路,降低误操作的概率。

  安装固定方面,结构中部设置了集成式安装支架,可直接通过抱箍固定在墙面、设备立柱或管廊支架上,支架上预留了长条形调节孔,能适配现场安装孔位的微小偏差,降低现场安装的打孔精度要求。考虑到制造加工的便利性,整个结构的零部件都采用常规的棒料、管材加工而成,没有复杂的异形曲面结构,普通的车削、铣削设备就能完成全部零件加工,不需要特殊的定制刀具,加工成本可控,也便于后续的备件替换。在实际工况适配中,这套结构能承受常规工业供气的压力范围,密封件的材质可根据不同介质的特性做适配更换,比如燃气工况采用丁腈橡胶密封,二氧化碳低温工况采用氟橡胶或硅橡胶密封,不用改动主体结构就能适配不同的使用场景。结构的拆解维护也做了优化设计,每一路的控制阀都采用螺纹连接方式固定在主体管路上,出现阀件损坏时,只需要关闭对应管路的上游阀门,就能单独更换故障阀件,不用排空全部管路的介质,能大幅减少维护停机的时间。
