多孔圆形过滤筛板结构三维设计

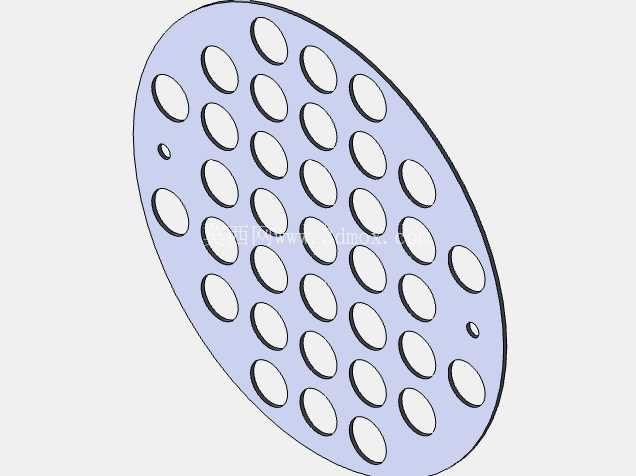

这款圆形多孔筛板结构，主要应用在流体介质的粗精过滤、颗粒物料分级筛分场景中，常见于化工管路的前置过滤段、粉体输送的分级出料端、水处理设备的滤芯支撑层，也可作为小型试验筛分设备的核心工作部件。从结构设计逻辑来看，整体采用薄型圆盘作为基体承载，盘面按照等距阵列规则排布垂直贯通的圆柱通孔，孔道轴线与筛板端面保持严格垂直，避免介质流经时出现偏流、紊流导致的局部冲蚀问题。孔位排布采用错列均布形式，相比直列排布能在相同开孔率下提升整体结构刚度，同时减少物料卡孔的概率，相邻孔之间的壁厚经过受力核算，既保证足够的通流面积，也能承受两侧压差带来的结构载荷，不会在长期受压工况下出现孔间筋条变形、断裂的问题。

从安装边界来看，筛板的外圆为整圆结构，可适配圆形法兰的内嵌安装槽，安装时可在筛板外缘加装密封垫片，压紧后即可实现边缘无泄漏密封，不需要额外设计复杂的固定结构，拆装维护时只需松开法兰压紧件即可直接取出清理或更换。筛板厚度根据应用场景的压差需求匹配，常规低压工况下采用薄型板材加工即可满足强度要求，高压差工况可适当增加基体厚度，同时调整孔间壁厚，避免孔口处出现应力集中。孔道的内壁做了等径设计，没有锥度或台阶，减少物料在孔道内的滞留，对于含纤维、粘性颗粒的介质，直通孔结构也能降低堵塞概率，清理时可采用反向冲洗的方式，直接将嵌在孔内的杂质冲出，不需要逐孔疏通。

在功能特性上，这款筛板的开孔率经过优化，在保证结构强度的前提下尽可能提升通流能力，减少介质通过时的阻力损失，降低系统的动力消耗。盘面的平面度有严格控制，安装后不会出现局部翘曲导致的密封失效问题，孔口边缘做了微小的倒钝处理，既不会因为锐边割伤安装人员，也能减少介质流经孔口时的涡流损耗，对于有耐磨需求的工况，还可在筛板表面做硬化处理，提升含固体颗粒介质冲刷下的使用寿命。设计过程中优先考虑了加工工艺性，孔阵列的参数化设计可直接对接数控加工设备，不管是采用钻孔、激光切割还是蚀刻加工，都能快速调整孔径、孔距参数，适配不同的过滤精度要求，不需要重新重构整体模型，只需要修改阵列参数即可快速生成不同规格的衍生型号，大幅缩短同系列产品的设计迭代周期。

实际选型应用时，可根据待分离介质的颗粒粒径选择对应孔径的型号，根据管路通径匹配筛板的外圆尺寸，根据工作压力选择对应的基体厚度，安装时要注意介质流向从孔道的迎流面进入，避免反向安装导致杂质卡在孔道出口端难以清理。对于粉体筛分场景，这款筛板可直接安装在振动筛分设备的筛框内，垂直的孔道能让合格粒径的物料快速通过，不会因为孔道倾斜导致合格物料滞留在筛面，提升筛分效率。整体结构没有多余的复杂特征，建模过程中严格控制了特征的冗余度，所有尺寸都标注了合理的公差范围，可直接导出工程图用于生产加工，也可导入仿真软件做流场分析、结构应力校核，验证不同工况下的结构可靠性。
