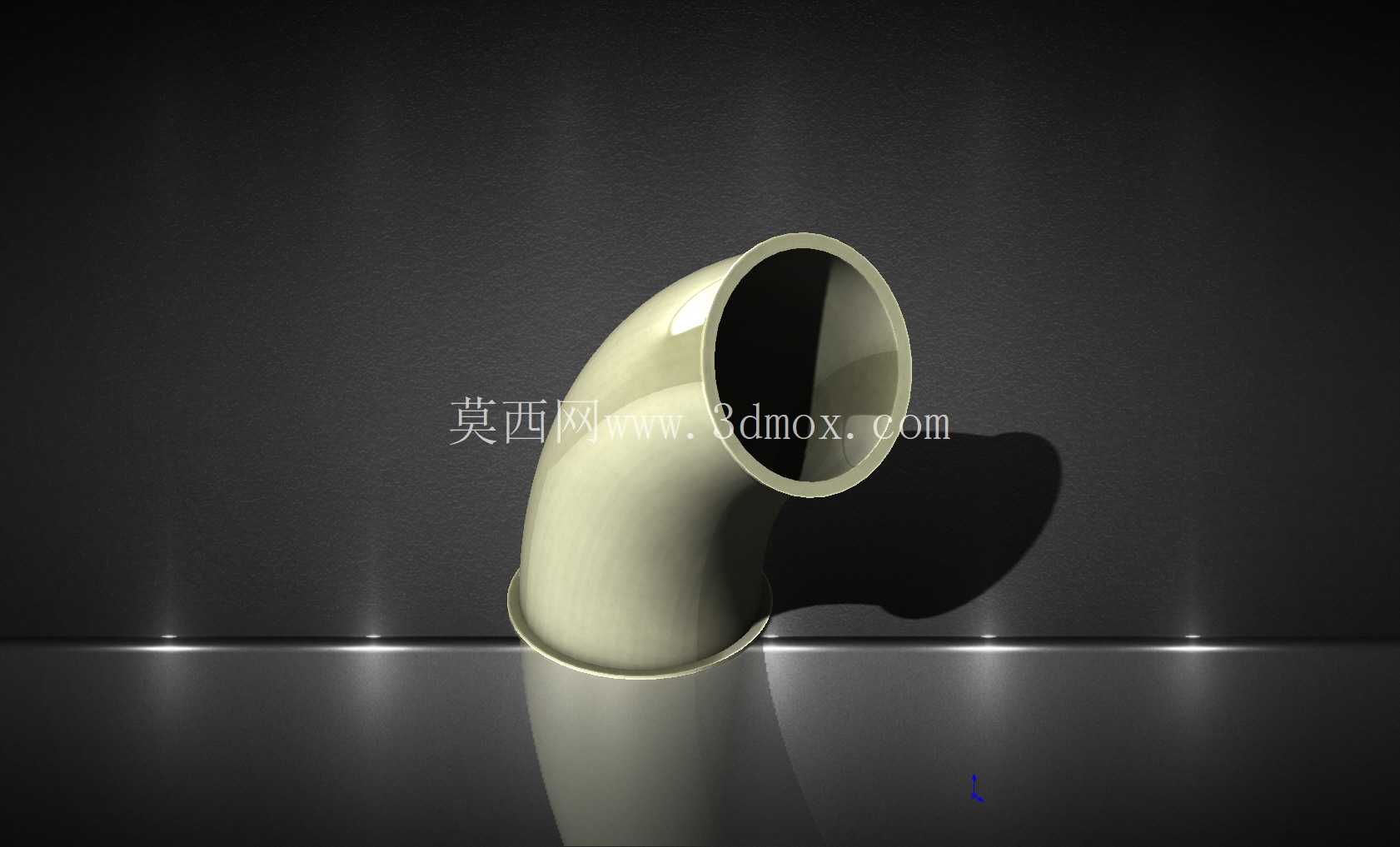

60度雅各布弯管管路连接件结构

　　在粉体输送、通风排气、食品级流体传输这类对管路转向有平滑过渡要求的场景里，60度雅各布弯是非常常用的转向连接件，区别于常见的90度直角弯，60度的转向角度能在管路布局需要避让设备、梁柱结构时，提供更平缓的流向改变，大幅降低流体或粉体在转向位置的阻力堆积，减少物料挂壁、风阻损耗这类实际运行中常见的问题。这类弯管的两端都做了带翻边的平接结构，不需要额外焊接法兰，配套对应的快装卡箍就能完成管路对接，安装时不需要复杂的焊接工装，现场拆装维护的效率很高，尤其适合需要频繁拆分清理管路的食品加工、医药粉体输送生产线，能避免焊缝位置残留物料造成的污染风险。

　　从结构设计逻辑来看，这款弯管的弯曲段做了等径圆弧过渡，弯曲半径和管径的比例经过匹配，既不会因为弯曲半径过小造成管路通径收缩，也不会因为半径过大占用过多安装空间，管壁厚度均匀，两端的翻边端面平面度控制在合理公差范围内，和卡箍配合时能保证密封面完全贴合，不会出现漏粉、漏风的问题。实际做管路布局时，要注意这个弯管的安装边界：两个接口的端面中心距是固定值，做三维布管时不能直接按中心线长度估算占位，要把弯管外侧的圆弧最大轮廓算进去，避免和周边的设备支架、其他管路产生干涉，尤其是在密集排布的管路集群里，提前预留出弯管外侧的安装空间，能避免现场安装时出现装不上、需要二次切割改管的问题。

　　弯管的内壁做了平滑过渡处理，没有台阶、凸棱这类容易积料的结构，输送粉体物料时不会在转向位置形成物料滞留，长期运行也不会因为积料受潮造成管路堵塞，对于输送有一定粘性的食品粉料、化工粉料的场景，这种平滑内壁的设计能大幅降低清理维护的频率。和普通冲压弯头不同，雅各布系列的弯管接口尺寸是标准化的，同管径的直管、三通、变径接头都可以通用配套卡箍，做管路设计时可以直接调用标准件库的模型完成装配，不需要单独绘制接口结构，能提升布管的设计效率。

　　在通风除尘的管路系统里，这种60度弯也常用来调整风管走向，相比90度弯，它的局部阻力系数更低，相同风量下能降低风机的压头损耗，减少系统运行的能耗，尤其是在长距离输送的除尘管网上，合理搭配不同角度的弯头，能优化整个管网的阻力平衡，避免出现部分支路风量不足的问题。建模的时候要注意弯曲段的曲面连续性，两端接口的翻边位置要和圆弧段做相切过渡，不能出现折边、壁厚突变的问题，否则实际加工时会在折角位置出现应力集中，长期受管路振动、物料冲刷容易出现开裂漏料的情况。另外两端的密封槽位置尺寸要和标准卡箍的密封件匹配，公差不能放太大，否则密封件压缩量不够会造成泄漏，压缩量过大又会让密封件被挤入管路内部，影响物料通行甚至造成密封件磨损脱落。做设备选型时，要根据输送介质的特性选择对应的壁厚，输送磨损性强的矿粉、砂石粉料时要选加厚管壁的版本，普通通风、送新风的场景用常规壁厚就能满足强度要求，安装时两个接口的同轴度要调整到位，不能靠卡箍强行拉扯对接，否则会在弯管接口位置产生额外的安装应力，长期运行受温度变化影响容易出现接口变形泄漏。
