双法兰连接式管道应力分析结构件

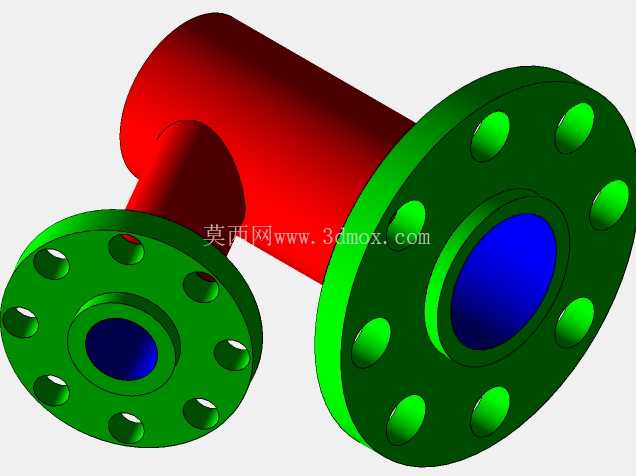

　　该结构件为双法兰连接形式的管路转接构件，主要应用于中低压流体输送管路的转角连接场景，常见于化工流体输送、市政给排水、工业循环水系统等需要管路变向对接的工况中，承担两段不同走向管路的刚性连接作用，同时需耐受管内流体压力带来的结构载荷，以及管路安装过程中产生的装配应力。从结构设计逻辑来看，构件两端采用标准圆形法兰盘结构，法兰盘上均匀分布螺栓过孔，可与对应通径的管路法兰通过螺栓副实现紧固连接，法兰密封面可适配平垫、缠绕垫等常规密封元件，满足常规工况下的静密封要求。

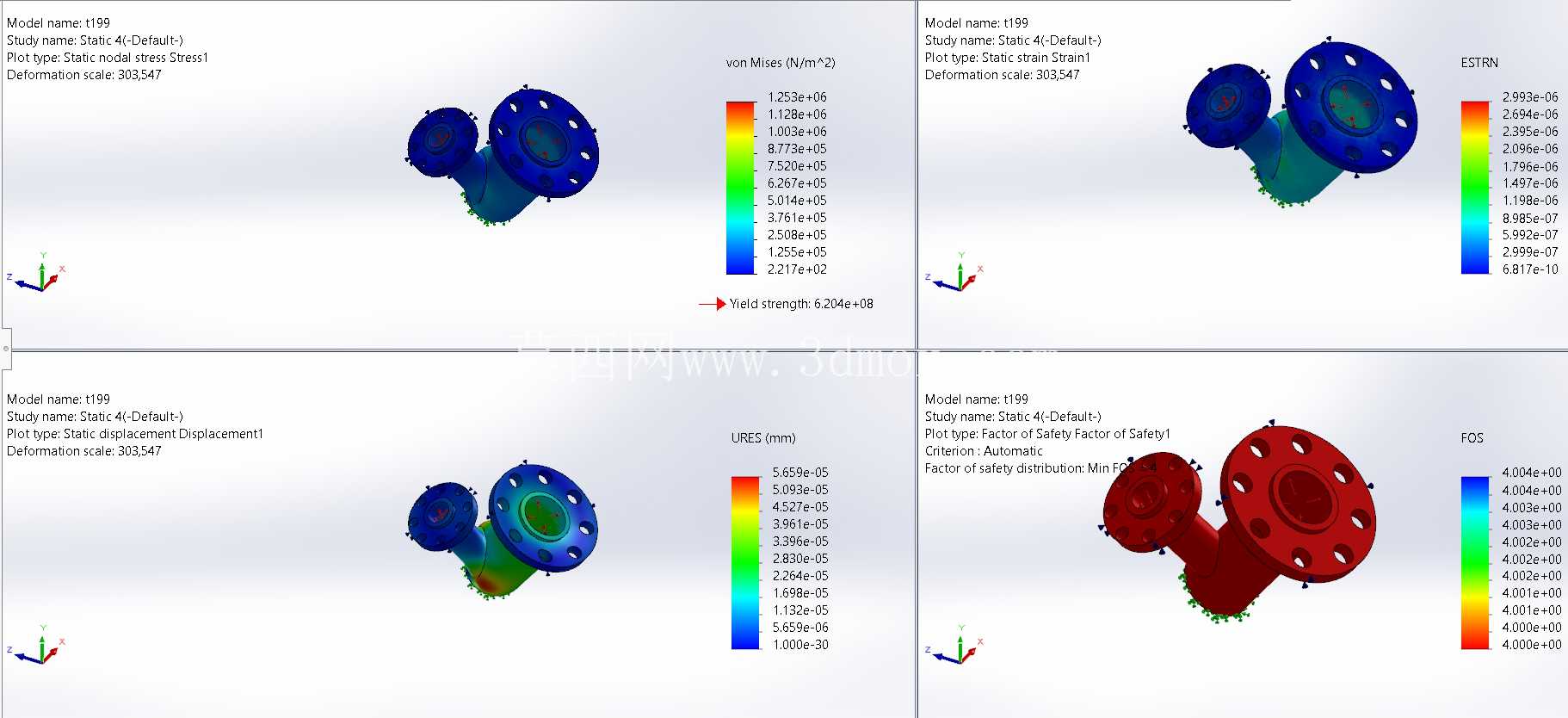

　　中间连接段采用平滑过渡的弯转流道结构，避免流道直角转折带来的流体阻力激增问题，同时过渡段的壁厚做了渐变加厚处理，对应力集中区域进行结构补强，抵消弯管段在内压作用下产生的附加弯矩影响。从静力学仿真结果可以看到，设计阶段针对构件施加了三组不同梯度的内压载荷，分别对应不同工作压力等级下的受力状态，仿真覆盖了等效应力分布、合位移变形量、安全系数分布三个核心校核维度。

　　等效应力云图显示，最大应力出现在法兰盘与中间弯管段的连接过渡区域，该区域通过圆角过渡处理将应力峰值控制在材料许用应力范围内，未出现应力超过材料屈服强度的区域；合位移变形云图显示，最大变形量出现在法兰盘外缘位置，变形量处于管路连接允许的密封变形阈值内，不会因变形导致密封面失效；安全系数云图显示，整体结构最小安全系数满足承压构件的设计规范要求，不存在结构失效风险。安装边界方面，两端法兰的螺栓孔中心圆直径、法兰盘厚度、密封面尺寸均匹配对应公称通径的管路法兰标准，安装时需保证两端法兰与对接管路的同轴度偏差在允许范围内，避免强制装配带来的附加装配应力，螺栓紧固需采用对角分次紧固的方式，保证密封面受力均匀，防止局部密封压合不足出现泄漏。

　　流道设计上，中间弯管段的曲率半径经过流体仿真优化，在保证结构紧凑的前提下尽可能降低流体局部阻力，减少管路系统的压力损失，同时避免流道内出现涡流滞流区，降低流体介质对管壁的冲蚀磨损。结构选材方面，该构件可根据输送介质的腐蚀特性、工作温度、压力等级匹配对应的金属材料，常规输水工况可采用普通碳素结构钢，腐蚀介质工况可采用不锈钢或衬塑结构，不同材质下的壁厚参数可根据仿真结果做对应调整，保证结构强度与使用成本的平衡。在管路系统布局中，该类转接构件可有效减少管路连接的焊口数量，降低现场安装的焊接工作量，同时法兰连接形式便于后期管路的维护拆卸，在需要定期检修、更换管路元件的系统中适用性更强。设计过程中针对弯管段的应力集中问题，除了圆角过渡处理外，还可根据实际工况需求在过渡区域增设加强筋结构，进一步提升结构刚性，降低高压工况下的变形量，但加强筋的设置需避开流道区域，避免对流体流动造成干扰。
