带法兰安装座60度转向弯头管件结构

在流体输送管路系统的布设过程中，受设备布局、空间走向限制，管路往往需要在特定位置完成流向切换，这类带安装底座的60度弯头，就是为解决非90度、非45度的特殊转向需求设计的管路连接件，相比标准角度弯头，它能减少管路拼接点，降低泄漏风险，同时自带的安装底座可以直接将弯头固定在设备机架、墙面或安装基面，无需额外制作固定支架，在紧凑空间的管路布局中优势明显。

从实际应用场景来看，这类弯头常出现在小型液压站的油路布设、化工实验装置的流体管路、净水设备的内部管路连接，以及小型空压机的气路转向位置，这些场景往往空间局促，没有多余位置安装额外的管夹和支架，弯头自带的方形安装底座上预留了两个安装通孔，可直接通过螺栓固定在安装面上，能有效避免管路运行过程中因流体脉动产生的振动移位，也能抵消管路连接时产生的装配应力，防止接口处出现渗漏。

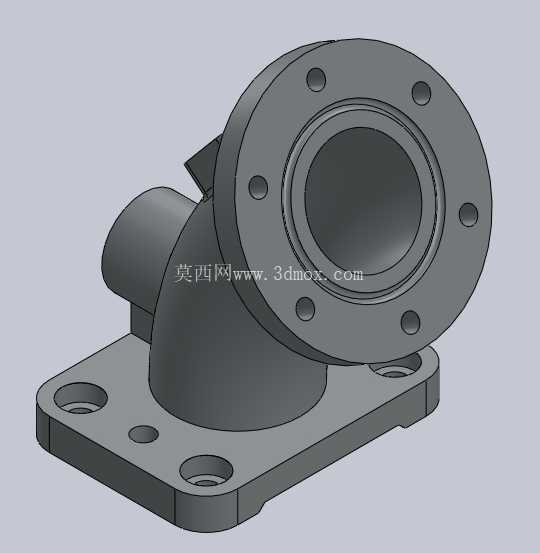

从功能特性上看，这个弯头的主连接端采用带螺栓孔的圆形法兰结构，法兰端面上均布了6个连接孔，可与对应规格的法兰管道、设备接口通过螺栓紧固连接，法兰端面预留了密封件安装槽位，安装时搭配对应规格的密封圈，就能实现可靠的静密封，能承受一定的管路压力，不会出现流体渗漏。侧方的接口为插接式结构，可对接对应外径的硬管或软管，适配不同的管路连接需求，弯头内部的流道做了圆弧过渡处理，没有直角突变结构，能大幅降低流体流经时的局部阻力，减少压力损失，也能避免流体中的杂质在转角处沉积堵塞，尤其适合输送带有微小固体颗粒的流体介质。

设计过程中，首先要确定转向角度为60度，这一角度是根据实际管路走向的空间夹角确定的，相比标准的45度和90度弯头，60度转向能让管路以更平缓的角度绕过设备障碍物，减少管路的弯折次数。流道的内径尺寸要和两端连接的管路通径保持一致，避免通径突变造成的流阻增大，法兰端的连接孔位置要严格对应配对法兰的孔位标准，保证安装时的互换性，底座上的安装孔位置要结合弯头的重心位置设计，让固定后的弯头重心落在两个安装孔的支撑范围内，避免长期受力后出现安装松动。弯头主体和底座、法兰的连接位置做了加厚的圆角过渡，避免应力集中，在长期受管路压力和振动载荷的情况下，不会出现根部断裂的问题。

从安装边界来看，方形安装底座的两个安装孔中心距要匹配常用的安装基面预留孔位，安装时底座和基面之间可加装减震垫片，进一步降低管路振动的传递。法兰端的外接圆直径决定了安装时需要预留的操作空间，要保证螺栓紧固时扳手有足够的活动空间，侧方接口的伸出长度要满足管路插接后的固定长度要求，避免插接深度不足导致管路脱落。整个弯头的外部轮廓没有突出的尖锐棱角，安装时不会划伤操作人员，也方便后续的维护和拆装。在建模过程中，要重点保证内部流道的顺滑性，法兰连接孔、底座安装孔的位置度公差要控制在合理范围内，确保实际加工后能顺利装配，各个连接部位的壁厚要均匀，避免壁厚差异过大导致的铸造或注塑过程中出现缩孔、变形等缺陷，保证零件的结构强度满足管路工作压力的要求。
