分体式管道固定减振管夹结构

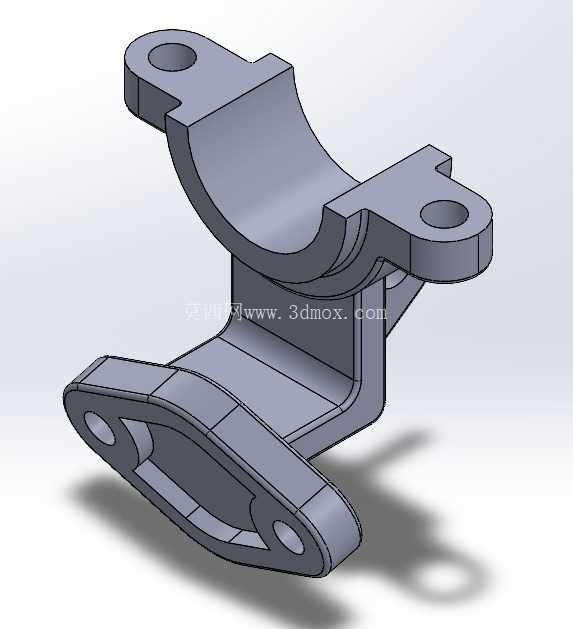

在液压泵站、气动输送管路、工业设备流体管线布设场景中，管路的径向固定与振动抑制是保障系统长期稳定运行的关键环节，这款分体式管夹正是针对这类需求设计的管路支撑紧固件。从结构形态来看，产品采用上下对合的抱合式设计，上半部分为适配圆管外壁的弧形卡槽，两端延伸出带安装通孔的耳板，下半部分为带安装孔的L型支撑底座，上下两部分通过耳板位置的紧固件实现锁紧，能够将圆形管道牢牢包覆固定。

设计过程中首先考虑的是不同管径的适配性，弧形卡槽的曲率经过精准核算，能够与对应外径的管道外壁实现面接触，相比点接触或线接触的固定结构，面接触可以大幅降低局部应力集中，避免管道外壁被夹伤，同时增大摩擦力提升固定可靠性。底座的L型结构设计兼顾了两种安装场景，既可以通过底座底部的两个安装孔将管夹固定在水平安装面上，也可以利用底座立面的结构适配垂直安装面的固定需求，安装边界的兼容性更强，能够适配设备机架、墙面、管线支架等多种安装基体。

实际应用中，这类管夹常被用在有振动源的设备管路上，比如空压机出口管路、液压泵进出油管路、水泵输送管线等场景，设备运行产生的振动会沿着管路传递，如果没有可靠的固定支撑，管路长期受振动影响会出现接头松动、焊缝开裂、管路磨损等问题。这款管夹的抱合结构在锁紧后能够为管道提供足够的抱紧力，同时上下分体的结构允许在安装时根据管道的实际位置微调夹持角度，降低现场安装的对位难度。耳板上的安装通孔预留了足够的螺栓穿入间隙，适配常用的外六角螺栓或内六角螺栓安装，不需要特殊的紧固件即可完成装配。

从结构强度设计角度，管夹的转角位置都做了圆角过渡处理，避免直角位置的应力集中，在长期受振动载荷的工况下，圆角过渡能够有效降低疲劳断裂的风险。底座与上半抱箍的连接位置做了加厚处理，因为这个位置是夹持力的主要承载区域，加厚设计可以提升整体结构的刚性，避免锁紧时出现结构变形导致夹持力不足。支撑底座的底板做了贴合式设计，安装时能够与安装基体完全贴合，不会出现悬空导致的固定不稳问题。

在管路布设的实际选型中，这类管夹的安装间距需要根据管道的材质、管径以及输送介质的压力进行调整，对于高压管路或者振动幅度较大的场景，可以适当加密管夹的安装间距，进一步提升管路的稳定性。相比传统的焊接式管卡，这种分体式管夹不需要在管道或安装基体上进行焊接作业，安装和后期维护拆卸都更加方便，当需要调整管路位置或者更换管路时，只需要松开锁紧螺栓即可完成操作，不会对原有管路和安装面造成破坏。

外形尺寸方面，这款管夹的整体轮廓紧凑，不会占用过多的安装空间，在管路密集排布的场景中，紧凑的结构可以减少相邻管路之间的干涉，方便多根管路的并排布设。弧形卡槽的深度经过优化，既能够保证足够的包覆面积提供可靠抱紧力，又不会因为卡槽过深导致管道放入时出现卡滞，现场安装时可以快速将管道放入下半部分的支撑弧面，再扣合上半部分的抱箍耳板，穿入螺栓锁紧即可完成固定，单人即可完成全部安装操作，不需要额外的辅助工装。

针对不同的使用环境，这类管夹可以搭配不同的表面处理工艺，在普通室内环境下可以采用喷塑处理提升防锈能力，在潮湿或者有腐蚀性介质的环境中可以采用镀锌或者不锈钢材质制作，满足不同工况的使用需求。在三维建模过程中，所有的安装孔位尺寸、弧形卡槽的曲率、各部分的壁厚都经过参数化设计，方便后续根据不同的管径需求快速调整模型参数，衍生出适配不同管径的系列化管夹产品，缩短同系列产品的设计开发周期。
