机械基础练习构件线框结构设计

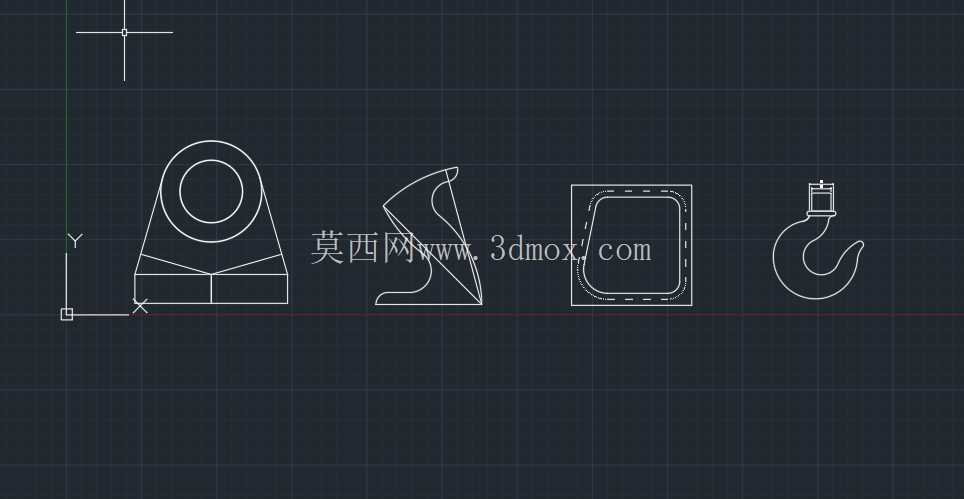

　　本次呈现的几组机械构件线框结构，覆盖了机械设计入门阶段常见的典型零件形态，可作为机械制图练习、基础建模训练的参考素材，也能为小型工装、简易起重辅具的结构设计提供基础构型参考。先看左侧的带孔支撑座结构，这类构件常见于小型设备的机架连接部位，核心作用是为铰接轴、连接销提供稳定的安装支撑，主体采用梯形肋板搭配底部平直安装边的结构，梯形截面的肋板可以在控制整体重量的前提下，提升构件竖直方向的承压与抗侧弯能力，顶部的同轴通孔需要与配合销轴保持严格的同轴度公差，底部安装边预留的螺栓过孔位置，需要匹配安装基面的孔位坐标，设计时要注意通孔中心到底部安装面的垂直距离公差，避免安装后出现铰接件卡滞、转动不畅的问题，这类支撑座的安装边界通常要预留至少两倍螺栓直径的操作空间，方便装配时的扳手操作，同时肋板的厚度要根据额定承载载荷计算，避免受载后出现肋板屈曲变形。

　　中间偏左的曲面支撑件，属于异形轮廓的支撑构件，这类构件常见于物料导流、小型工件承托的场景，流畅的曲面轮廓可以减少物料输送过程中的卡滞，也能降低应力集中的风险，设计这类曲面构件时，要先确定工作段的轮廓曲率，保证承托面与被支撑工件的轮廓贴合度，底部的平直安装边同样需要设置连接孔位，曲面与平直段的过渡位置要做圆角处理，避免应力集中导致的构件断裂，这类构件的外形尺寸要根据被承托工件的最大轮廓确定，两侧要预留足够的避让间隙，防止工件放置时出现侧边干涉。

　　中间的带圆角矩形封板结构，常见于箱体类设备的检修口、端口封堵部位，内侧的虚线轮廓代表密封槽的安装位置，设计时要注意外轮廓尺寸与箱体端口的配合公差，密封槽的宽度与深度要匹配选用的密封胶条尺寸，圆角半径要与箱体端口的圆角保持一致，避免安装后出现密封间隙，这类封板的安装孔位通常沿轮廓均匀分布，孔位中心到板边的距离要满足螺栓连接的边距要求，防止装配时出现板边开裂的问题，封板的厚度要根据箱体内部的工作压力计算，保证受压后不会出现明显的形变影响密封效果。右侧的吊钩构件属于小型起重作业的常用零件，钩头的圆弧曲率要匹配常用吊具的直径，钩身的截面尺寸要根据额定起重量计算抗拉强度，顶部的圆柱段是与吊臂、吊环连接的安装部位，需要设置防脱卡槽来安装防脱卡簧，避免作业过程中吊索滑脱，设计吊钩时要注意钩头开口尺寸的控制，既要保证吊索可以顺利放入，也要避免开口过大导致吊索意外脱出，吊钩的整体长度要匹配起重作业的吊装空间，避免吊装时工件与上部吊臂发生碰撞。

　　这几组构件的线框结构都严格遵循机械制图的投影规范，轮廓线、虚线的使用符合国标制图要求，对于刚接触机械设计的从业者来说，通过这类基础构件的建模与制图练习，可以快速掌握投影规则、公差标注、结构合理性判断的基础能力，在实际设计工作中，这类基础构件的构型逻辑也可以直接复用，只需要根据具体的使用场景调整尺寸参数、材料选型与公差要求，就能快速适配不同的设备装配需求，设计过程中还要注意不同构件之间的安装兼容性，比如支撑座的铰接轴直径要与配合件的轴孔尺寸匹配，封板的密封槽尺寸要与胶条参数对应，吊钩的承载能力要与起重作业的额定载荷匹配，从基础的结构细节入手，才能保证最终装配的设备运行稳定可靠。
