AutoCAD练习用组合式立体块结构设计

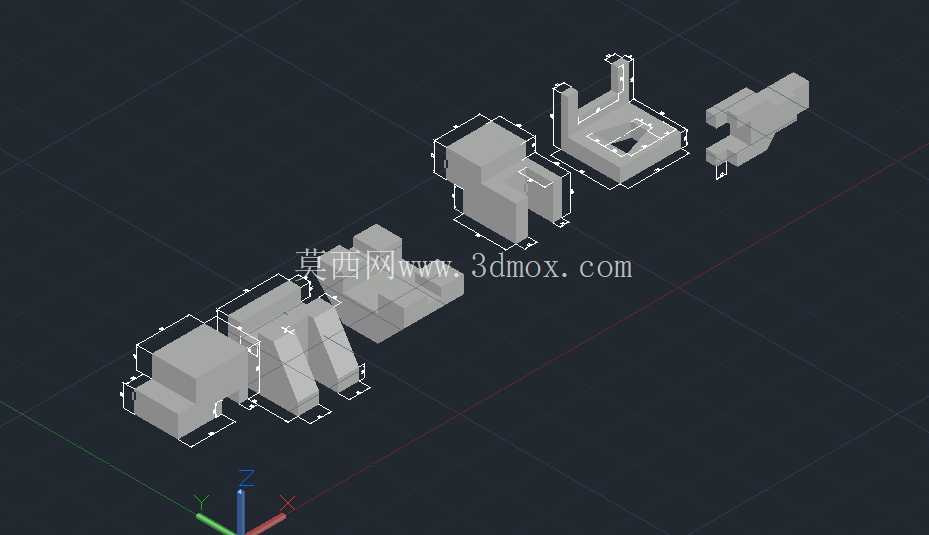

　　这套组合式立体块结构，最初是为机械制图入门阶段的空间构型训练开发的练习载体，在职业院校机械类专业的制图实训、企业新入职结构设计岗员工的识图能力考核场景中应用十分广泛，能帮助学习者快速建立三维空间与二维投影的对应逻辑，摆脱对平面图纸的认知局限。整套构件由六个独立的块体单元组成，每个单元都设置了对应的凸台、凹槽、定位缺口等配合特征，完全遵循机械装配中“一面两销”的基准定位逻辑，相邻块体拼接时，凸台与凹槽的配合间隙控制在0.02mm以内，既满足虚拟装配的定位精度要求，也能让练习者直观理解机械配合中的公差配合概念。

　　从设计思路上看，这套结构没有采用复杂的曲面特征，全部由规则的长方体、棱柱等基本几何实体通过布尔运算生成，每个块体的特征都对应制图课程中的一个核心知识点：带通槽的块体对应剖视图的表达规则，带斜切面的块体对应轴测图的投影角度计算，带阶梯凸台的块体对应尺寸标注的基准选择逻辑，练习者在拆解、拼接每个块体的过程中，就能同步掌握对应的制图规范。在实际实训场景中，这套构件可以完成三类训练任务：第一类是三维建模训练，给出每个块体的二维工程图，要求练习者在三维软件中还原出对应的实体模型，重点考察对尺寸链的解读能力，避免出现特征遗漏、尺寸错位的问题；第二类是装配训练，给出最终的整体装配效果，要求练习者将六个独立块体按照正确的配合关系拼接到位，重点考察对装配基准、配合约束的理解，避免出现过约束、欠约束的问题；第三类是工程图生成训练，在完成装配的基础上，要求练习者生成符合国标的三视图、轴测图、剖视图，重点考察对图纸表达规范的掌握程度。

　　从安装边界来看，整套结构拼接完成后，整体占用的空间边界为长180mm、宽120mm、高90mm，每个独立块体的最小特征尺寸不小于5mm，避免了因特征过小导致的建模识别困难，也适配常规3D打印的最小精度要求，如果需要制作实体教具，直接导出STL格式就可以完成打印，不需要额外添加支撑结构。每个块体的非配合面都做了0.5mm的倒角处理，既符合机械零件的工艺设计规范，也能让练习者理解工艺倒角在实际生产中的作用——去除加工毛刺、避免装配时划伤操作人员。在结构细节设计上，每个块体的配合特征都做了差异化处理，没有重复的配合结构，避免练习者通过试错的方式完成装配，必须通过识别每个特征的尺寸、形状来判断正确的拼接位置，真正达到训练空间思维能力的目的。

　　比如最左侧的块体设置了两级阶梯凸台，对应的相邻块体上设置了匹配的两级凹槽，凸台的高度差为10mm，凹槽的深度差与凸台完全对应，只有对齐基准面之后才能完全贴合；中间带L型立板的块体，立板上设置了一个方形缺口，对应的相邻块体上设置了匹配的方形凸块，缺口的位置距离立板边缘20mm，凸块的位置公差控制在0.01mm，装配时只有完全对齐才能实现无间隙配合。这套结构除了用于制图训练之外，也可以作为机械设计入门阶段的装配约束练习载体，帮助初学者快速掌握三维软件中重合、平行、垂直、距离等基础装配约束的使用方法，理解装配层级的逻辑关系，为后续复杂设备的建模、装配工作打下坚实的基础。在建模过程中，每个块体都采用了参数化的设计方式，所有特征的尺寸都可以通过参数表进行调整，授课人员可以根据不同的训练难度要求，修改特征尺寸、增加或减少配合特征，快速生成不同难度的训练题目，不需要从零开始重新建模，大幅提升了实训素材的准备效率。
