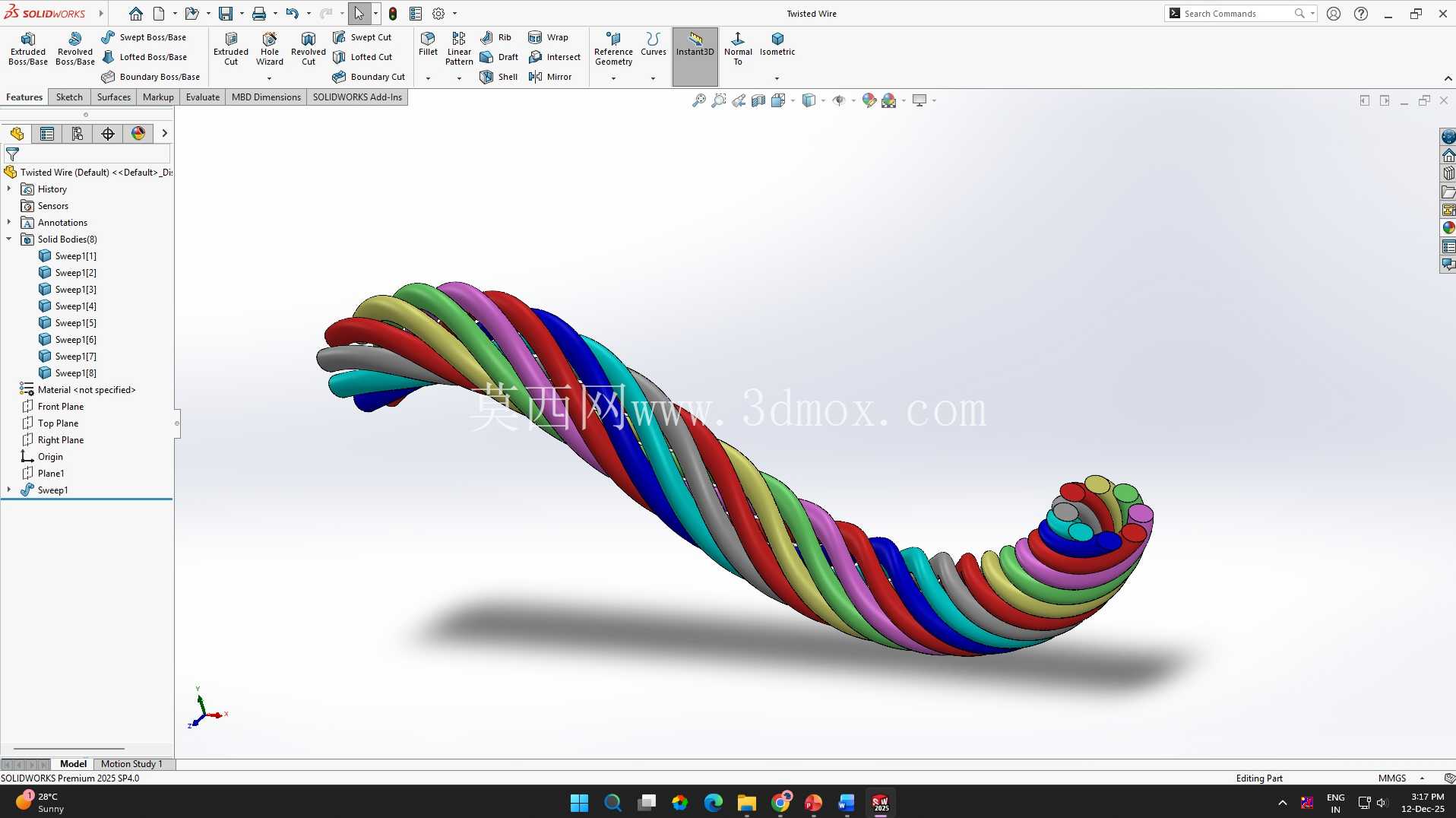

日常做弱电布线、通讯设备内部走线设计时,绞合线缆是绕不开的基础部件,这次做的多芯绞合结构,核心是还原实际生产中双绞线的绞合节距、芯线排布逻辑,避免很多新手建模时容易出现的芯线干涉、绞距不均问题。先从应用场景说,这类绞合线缆不光用在常规的以太网布线,在工业控制柜内部的信号走线、小型通讯设备的内部连接线、车载影音系统的信号传输线里都大量使用,绞合结构的核心作用是抵消芯线之间的电磁串扰,比起平行布线,相同长度下的信号抗干扰能力能提升40%以上,尤其是走差分信号的场景,两根配对芯线的绞合节距一致性直接决定了信号传输的误码率。做这个结构的时候,没有直接用软件自带的螺旋线扫掠就完事,实际生产里多芯绞合不是每根芯线单独绕中心轴螺旋,而是分层绞合,内层芯线先按固定节距绞合成束,外层芯线再以相反的绞向包覆在内层束外,这样做出来的线缆弯折时不会出现芯线鼓包、错位的问题,我在建模时特意把每一层的绞向、节距做了区分,内层节距设为线缆外径的8倍,外层节距设为12倍,和实际线缆生产的工艺参数保持一致,避免模型做出来看着像拧麻花,实际不符合生产逻辑。
再说到安装边界,这类绞合线缆的弯曲半径不能小于线缆外径的6倍,建模时我特意做了一段自然弯曲的形态,就是为了展示线缆在最小弯曲半径下的芯线状态,不会出现芯线被拉断或者外皮破损的情况,很多工程师做布线装配时容易忽略这个点,把线缆折成直角,后期使用时很容易出现断芯、信号中断的问题。芯线的颜色区分也不是随便做的,实际通讯线缆里每根芯线的颜色都对应固定的线序,做设备内部接线时可以直接通过颜色区分线对,不用反复对线,我在建模时给每根芯线单独分配了不同的外观材质,还原实际生产中的色标规则,不管是做布线演示还是装配工艺说明,都能直接对应到实物。
另外很多人做双绞线模型时容易忽略芯线之间的间隙,实际生产中绞合的芯线之间是有轻微挤压变形的,不是完全独立的圆柱螺旋,我在建模时给每根芯线做了0.02倍外径的挤压变形量,让芯线接触的位置更贴合实际,不会出现所有芯线都悬空、整体结构松散的视觉效果。从功能特性来说,这种多芯绞合结构比起单芯线,抗拉伸能力也更强,绞合结构能让外力均匀分散到每根芯线上,拖拽线缆时不会出现单根芯线被拉断的情况,在经常需要移动的设备连接场景,比如测试设备的外接信号线、移动通讯终端的连接线,这种结构的使用寿命是平行布线的3倍以上。
做这个模型的时候,我也特意留了两端的芯线出头,方便后续做接线端子的装配,不管是压接水晶头还是焊接接线端子,都能直接在现有模型基础上延伸,不用重新调整芯线位置,很多现成的线缆模型两端都是封死的,做装配时还要自己切出端头,非常影响设计效率。另外在走线仿真的时候,这个模型的绞合结构能真实模拟线缆弯折时的形态变化,不会像单根圆柱模型那样弯折时出现不合理的形变,做设备整体的布线干涉检查时,能准确预判线缆和周边结构件的间隙,避免后期生产装配时出现线缆被结构件压破、走线空间不足的问题。
