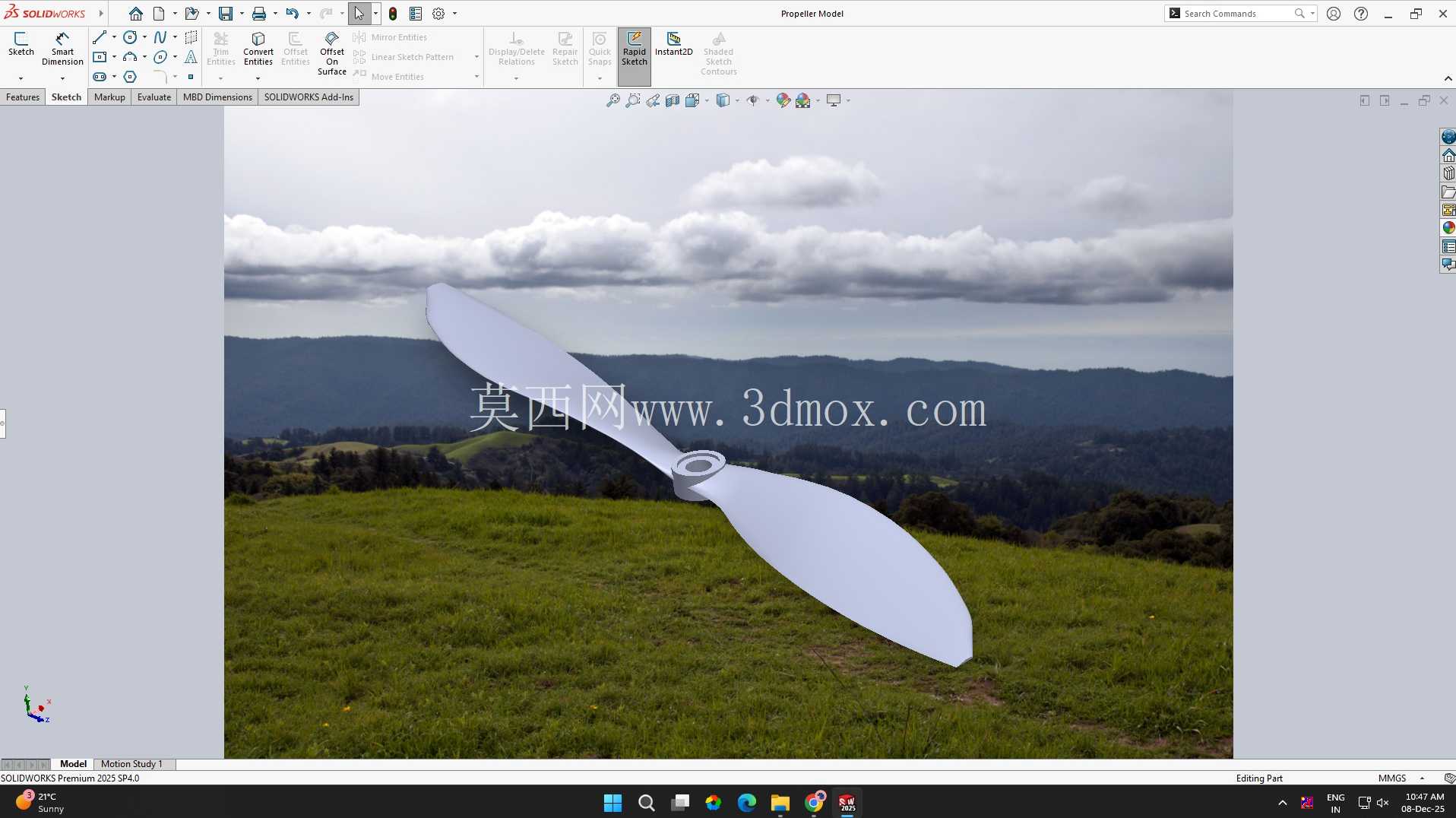

小型双叶航空螺旋桨结构设计方案

　　设计过程中首先要确定的是安装边界参数，中心安装孔的孔径、孔位分布需要匹配标准动力输出轴的连接尺寸，安装座端面的平面度公差控制在0.02mm以内，保证桨叶与电机轴装配后同轴度符合要求，避免高速旋转时出现偏心振动。桨叶的外形尺寸需要匹配对应动力系统的输出功率，展长方向的尺寸设计要考虑设备整体的布局边界，避免旋转过程中与机身结构、其他机载部件发生干涉，叶尖与周边结构的安全间隙预留不小于5mm，应对飞行过程中结构产生的微小形变。从结构设计思路上，这款螺旋桨采用一体化成型结构，没有额外的拼接装配部件，整体结构连续性好，能够减少应力集中点，提升长期使用的结构疲劳寿命。这款双叶螺旋桨的结构设计，最初是针对小型低空无人机、固定翼航模以及轻型动力滑翔设备的推进需求展开的，在实际工程应用场景中，这类桨叶需要同时兼顾气动效率、结构强度与动平衡稳定性，避免高速旋转时产生震颤影响飞行姿态。从功能特性来看，桨叶采用对称翼型截面设计，沿展长方向的弦长、扭转角呈连续渐变分布，根部靠近安装座位置的翼型厚度最大，可承受旋转过程中产生的离心拉应力与气动弯矩，叶尖位置做了收窄削薄处理，能够降低翼尖涡流带来的能量损耗，提升整体推进效率。

　　桨叶的曲面造型需要严格遵循气动计算得到的翼型坐标点，每个截面的扭转角匹配对应旋转半径处的线速度，保证不同展长位置的翼型都能处于最优攻角区间，减少气流分离带来的阻力损失。在实际使用场景中，这类螺旋桨不仅用于航空类设备，部分小型风力发电装置、低转速通风推进设备也会采用类似结构的桨叶，只是会根据使用场景调整翼型参数与扭转角分布，比如风力发电用的桨叶会适当增大根部翼型厚度，提升抗强风载荷的能力，通风设备用的桨叶会增大弦长尺寸，提升低转速下的空气推动量。

　　设计过程中还需要考虑动平衡校正的预留结构，在桨叶根部安装座位置预留平衡调整的去重区域，方便后期装配时通过微量去重实现整桨的动平衡精度，动平衡等级达到G2.5以上才能满足高转速使用需求，避免振动传导到动力端造成轴承磨损加剧。桨叶表面的曲面光滑度也有明确要求，表面粗糙度控制在Ra1.6以下，减少空气摩擦阻力，同时避免表面凸起或凹陷造成局部气流紊乱。从安装适配性来看，中心安装孔采用带定位台阶的结构设计，装配时可以快速定位桨叶的安装深度，配合锁紧螺母即可完成固定，不需要额外的定位工装，提升现场装配的效率。

　　桨叶的材料选型通常会根据使用场景匹配，普通航模场景多采用轻质工程塑料一体注塑成型，工业级无人机场景会采用碳纤维复合材料模压成型，在保证强度的同时降低整体重量，减少动力系统的负载。在结构强度校核环节，需要模拟最高转速下的离心载荷、最大飞行速度下的气动载荷，以及突发气流冲击下的瞬时载荷，保证桨叶在1.5倍额定转速下不会出现结构形变超出允许范围，2倍额定转速下不会发生断裂失效。桨叶的前缘位置做了微小的圆角强化处理，避免飞行过程中遇到细小颗粒物撞击造成前缘缺损，影响气动效率与动平衡。对于铸造生产环节来说，这款螺旋桨的曲面造型需要分模时充分考虑脱模斜度，沿桨叶展长方向的曲面脱模角度不小于1度，避免成型后脱模困难造成表面拉伤，模具的型腔表面需要做抛光处理，保证成型后的桨叶表面光滑度符合设计要求，浇口位置设置在安装座中心位置，成型后去除浇口的痕迹不会影响桨叶的气动外形，同时减少熔接痕出现在桨叶受力较大的区域，提升整体结构强度。
