350HDEGA液压夹管阀结构设计

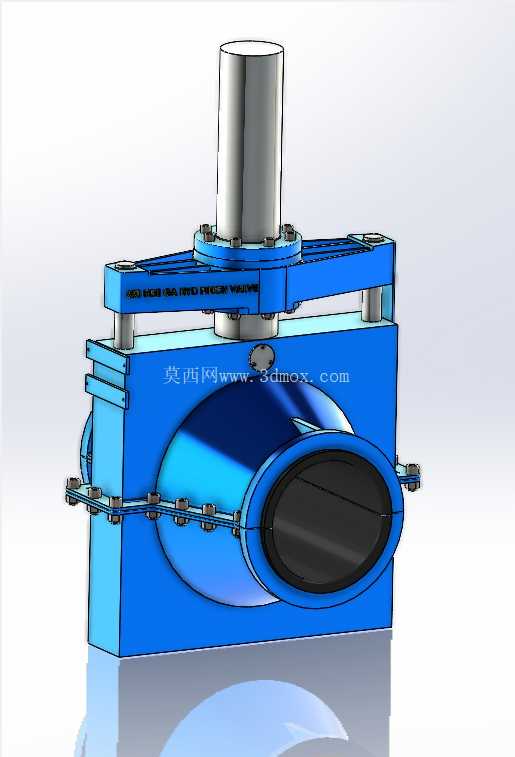

　　从结构设计逻辑来看，整个阀体采用上下分体式箱型焊接结构，两侧带圆形法兰连接端，公称通径对应350mm规格，法兰螺栓孔的排布完全匹配同压力等级的国标管路法兰，安装时不需要额外做管路变径适配，阀体上部的液压驱动缸采用立式安装布局，驱动缸的活塞杆直接连接下部的压管机构，压块采用圆弧面设计，下压时和胶管的外圆弧完全贴合，避免局部应力集中割伤胶管，两侧的导向立柱对称布置在驱动缸两侧，保证压合过程中压块始终保持水平，不会出现偏载导致胶管单侧磨损过快的问题。这款350HDEGA液压夹管阀的三维结构，核心围绕矿浆输送、化工腐蚀介质管路、市政污泥管线这类带颗粒、高磨损、强腐蚀的流体输送场景做适配，区别于普通截止阀、闸阀的密封逻辑，它靠挤压内部弹性胶管实现通断，完全避免介质与阀体金属部件直接接触，从根源上解决了颗粒介质卡涩、腐蚀介质侵蚀阀内构件的问题，在选矿厂尾矿输送、化工厂酸碱料浆管线、污水处理厂污泥泵出口这类工况里，使用寿命比普通金属密封阀门高出数倍。

　　在功能特性上，这款夹管阀的驱动方式为液压驱动，相比气动夹管阀，它的输出挤压力更大，能够在高压管路工况下实现完全断流，不会出现因为介质压力顶开压块导致的内漏问题，驱动缸的上下腔油口采用标准液压管接头接口，能够直接对接现场的液压控制系统，不需要额外转换接头。阀体内部的胶管是核心易损件，设计时特意做了快拆结构，只需要拆卸两侧法兰的连接螺栓以及上部驱动架的固定螺栓，就可以直接抽出内部胶管进行更换，不需要把整个阀体从管路上拆下来，大幅缩短了现场维护的停机时间。

　　从安装边界尺寸来看，这款夹管阀的整体结构长度符合同通径阀门的安装长度标准，立式驱动缸的顶部高度在设计时预留了足够的检修空间，现场安装时不需要额外抬高管路，两侧法兰的端面垂直度、同轴度公差都控制在管路安装的标准范围内，避免安装时强行对口导致胶管扭曲变形。在细节结构处理上，阀体的箱型结构内部做了加强筋布置，在压管机构的最大挤压力作用下，阀体侧壁的变形量控制在0.2mm以内，不会因为长期反复挤压出现阀体开裂的问题，压块和胶管接触的表面做了抛光处理，粗糙度达到Ra1.6，避免粗糙表面长期摩擦胶管导致胶管提前磨损，导向立柱上加装了自润滑铜套，长期往复动作不需要频繁加注润滑脂，适合在粉尘大、维护不便的户外工况使用。

　　这款夹管阀在全开状态下，内部胶管完全张开，通流截面和管路通径完全一致，介质流动时没有节流部件，阻力损失非常小，也不会出现介质在阀腔内沉积的问题，特别适合输送含有固体颗粒的浆体，不会像普通闸阀那样出现颗粒沉积在阀槽内导致阀门关不严的问题。在设计建模过程中，所有的装配间隙都做了实际工况的适配，比如压块和阀体内壁的间隙控制在5mm，既不会因为间隙过大导致胶管被挤入间隙，也不会因为间隙过小出现动作卡涩，驱动缸的行程做了限位设计，下压到胶管完全闭合时就会触发行程限位，不会因为过度挤压导致胶管被压裂。整个模型的结构完全按照实际加工装配的逻辑搭建，所有的螺栓、密封件、驱动部件都做了等比例还原，能够直接用于生产出图、管路装配模拟、工况受力仿真等场景，结构设计人员可以直接参考这个模型做同类型不同通径夹管阀的系列化设计，设备选型人员也可以通过这个模型直观了解阀门的结构形式和安装尺寸，快速判断是否适配现场的工况需求。
