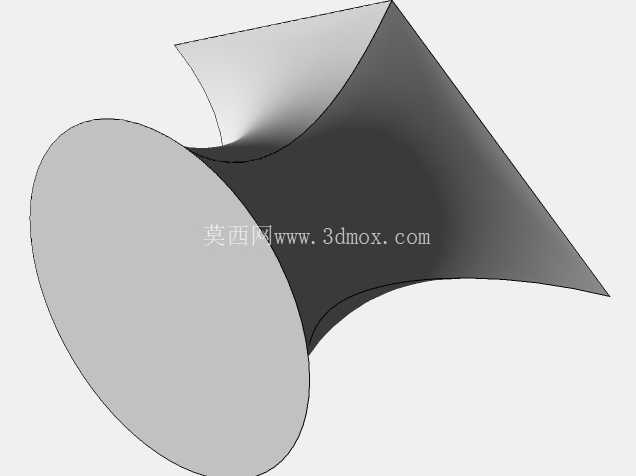

三曲面衔接平面轮廓几何结构设计

做结构设计这么多年，碰到需要做异形曲面衔接平面的工况不算少，这次的几何结构刚好覆盖了这类设计的核心要点。很多人觉得这类曲面结构只是教学演示用的几何体，实际在工程里，这类三曲面汇交衔接平面的结构，用在流体导流构件、非标设备的过渡风道、物料输送的溜槽过渡段、甚至是特种密封件的型面设计里都非常常见。就拿粉体输送的溜槽过渡段来说，当三个不同方向的输送管路需要汇接到一个平面出料口的时候，直接做直角拼接会产生物料堆积的死角，用这种顺滑衔接的曲面过渡，就能让物料在重力作用下顺着曲面滑下，不会在夹角位置积料，减少后续清理的工作量，也避免物料长期堆积结块影响输送效率。

从设计思路上来说，做这类结构最先要敲定的是平面端的安装边界，这个圆形平面是整个构件的安装基准，实际应用中这个平面需要和下游的法兰、设备接口做贴合，所以平面的平面度公差要控制在合理范围，安装孔的位置要和对接接口的孔位完全匹配，不能出现错位。三个延伸出去的曲面端，分别对应三个不同方向的来流或者来料方向，曲面的曲率不能突变，不然不管是走流体还是走固体物料，都会在曲率突变的位置产生扰流或者物料卡顿。建模的时候不能直接用放样命令随便拉个曲面就完事，要先把三个曲面的边界线做曲率连续检查，相邻曲面的衔接处要做G2连续处理，避免出现硬棱，要是做导流用的构件，硬棱位置会产生涡流，增加风阻或者输送阻力，时间长了还会因为长期冲刷造成局部磨损过快。

实际选型套用的时候，要先确认三个接入方向的空间角度，根据现场的管路排布调整每个曲面的延伸长度和曲率半径，不能直接照搬固定参数。比如在通风系统里用这个结构做三通过渡的时候，要根据每个支路的风量分配调整对应曲面的弧度，风量偏大的支路对应的曲面曲率要做的更平缓，减少风阻，风量小的支路可以适当收窄曲面，平衡三个支路的阻力损失。要是用在食品加工设备的物料过渡段，曲面的表面粗糙度要达到食品级要求，不能有凹陷或者拼接缝隙，避免物料残留滋生细菌，这时候建模的时候就要把曲面做整体加厚，不要用多个曲面拼接后再布尔合并，不然合并位置容易出现微小的缝隙，后续抛光处理也很难完全消除。

安装的时候要注意，平面端作为固定基准，要先把对接的法兰面调平，再依次对接三个曲面端的连接接口，不能强行掰扯曲面部分来对位，不然会让曲面产生形变，破坏原本顺滑的型面，影响使用效果。如果是用在有磨损工况的场景，比如矿石输送的溜槽，曲面部分要做耐磨衬板的安装预留，建模的时候就要在曲面背面留出衬板的安装空间和螺栓孔位，衬板的型面要和曲面完全贴合，不能有凸起，不然会挡住物料的通行路径。另外这类结构做有限元分析的时候，要重点关注三个曲面汇交的位置，这个位置是应力集中点，要是构件承受内部压力或者物料的冲击载荷，要在汇交位置做适当的加厚处理，或者加设加强筋，避免长期受力出现开裂。很多新手做这类结构的时候，只关注外形好不好看，忽略了安装边界的配合公差和曲面的曲率连续性，最后做出来的构件要么装不上，要么用的时候出现各种问题，其实只要抓住基准平面的安装精度、曲面衔接的顺滑度、不同工况下的载荷预留这几个核心点，这类几何结构就能很好的适配各类工程场景。
