双链轮链条传动组件结构设计

这套链轮链条传动结构，在常规的动力传递场景里适配性极强，从轻工输送线到小型农机的动力输出端，再到机床辅助进给机构的传动链路，都能见到这类结构的实际应用。区别于齿轮啮合的近距离传动，链传动本身的特性就决定了它可以在两轴中心距较远的情况下传递运动和动力，能在低速重载、高温多尘的恶劣工况下保持稳定的传动效率，不会像带传动那样出现打滑丢转的问题，平均传动比的精度完全能满足常规工业设备的传动需求。

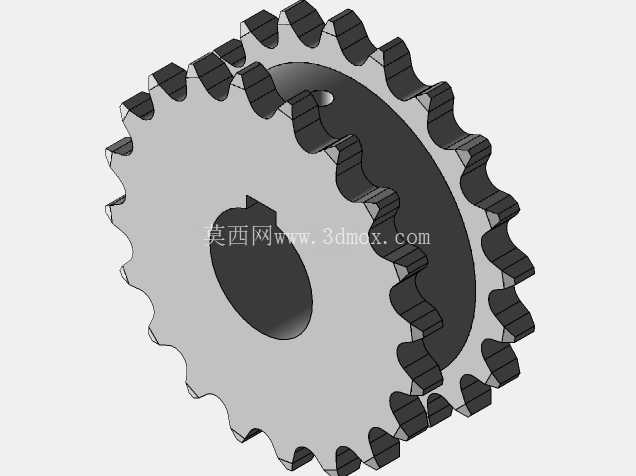

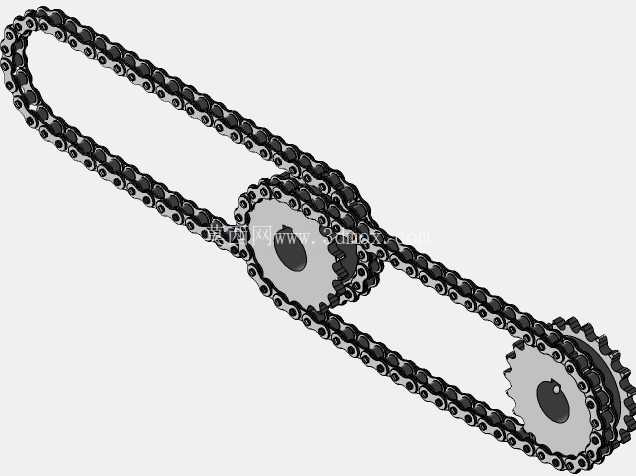

从结构设计的角度来看，这套组件包含两个不同齿数的链轮与配套的闭合滚子链，大齿数链轮作为从动端时可以实现减速增扭的效果，反过来布置也能满足增速传动的需求，设计时首先要确认的就是链轮的齿形参数，齿廓的圆弧过渡段必须和链条滚子的外圆完全匹配，保证啮合过程中滚子能顺利进入齿槽，不会出现卡滞、跳齿的问题，齿根的圆弧半径要略大于滚子半径，预留出微小的间隙容纳工况下的微小形变与磨屑，避免运行过程中出现刚性撞击。链轮的轮毂部分做了台阶式设计，中间的通孔是安装轴的配合位，键槽的位置和尺寸要对应传递扭矩的大小做校核，保证在额定负载下不会出现键连接的压溃失效，轮缘部分的厚度要和链条的内节内宽匹配，保证链条运行时不会出现侧向的偏移脱链。

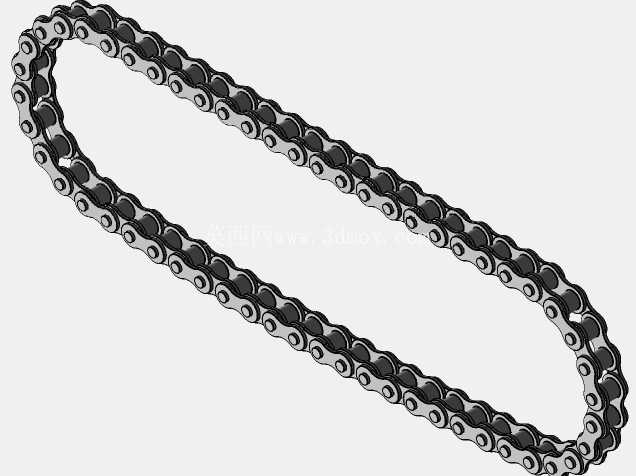

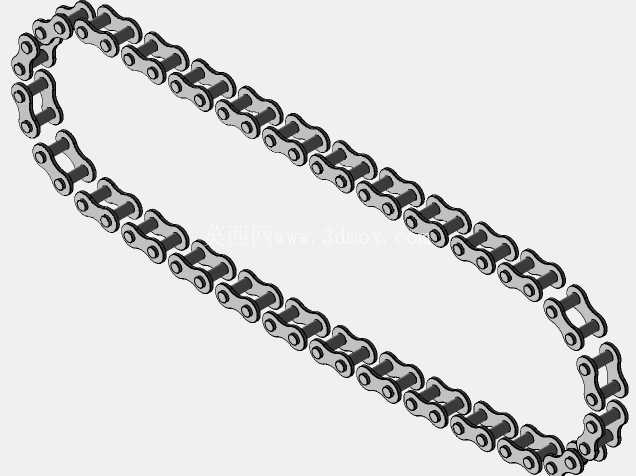

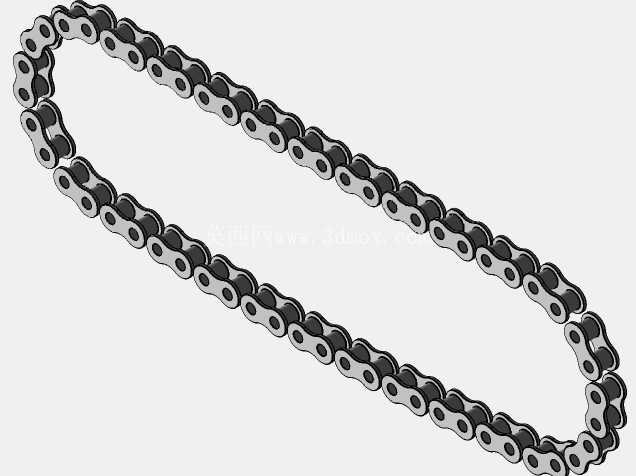

配套的滚子链是标准的节距规格，每一节链节的外链板、内链板、销轴、套筒、滚子之间的配合间隙都经过合理设定，销轴和外链板采用过盈配合固定，和套筒之间采用间隙配合保证链节能自由弯折，套筒和滚子之间的间隙则保证滚子在啮合时能自由转动，减少和链轮齿面的滑动摩擦，降低运行过程中的磨损量。整个链条的长度是根据两个链轮的中心距计算得出的，设计时特意避开了整节数的临界值，采用偶数链节搭配过渡链节的方式，避免链条在运行过程中出现附加的弯曲载荷，同时预留了适当的张紧余量，方便安装时调整中心距，也能补偿链条长期运行磨损后出现的伸长量，不需要频繁拆换链节就能维持合适的张紧度。

在安装边界的考量上，两个链轮的安装轴必须保持严格的平行，否则会导致链条单侧磨损加剧，甚至出现脱链的故障，链轮在轴上的轴向定位要可靠，两个链轮的中心平面必须重合，偏移量不能超过允许的范围，否则会大幅降低链条和链轮的使用寿命。这套结构的整体外轮廓尺寸完全由链轮的分度圆直径和中心距决定，设计时已经考虑了外围护罩的安装空间，预留出了足够的间隙避免运行时链条和护罩发生剐蹭，同时也给日常维护时的润滑、张紧调整留出了操作空间。

实际运行过程中，这套传动结构的动载荷主要来自于链节进入啮合时的速度波动，因为链传动本身是多边形效应，所以在设计时链轮的齿数选择做了优化，小链轮的齿数没有选得过少，降低了多边形效应带来的动载荷和冲击，让传动过程更加平稳，噪声也能控制在合理的范围内。齿面的硬度参数也做了匹配，保证在长期的啮合过程中，链轮齿面的磨损速率和链条的磨损速率处于相对均衡的水平，不会出现某一个零件过早失效导致整套传动结构停机的问题。对于需要正反转的工况，这套结构的齿形对称性也能满足要求，不需要额外修改结构就能实现双向的动力传递，适配多种设备的传动需求。
