管道系统用弯型支撑紧固夹管结构

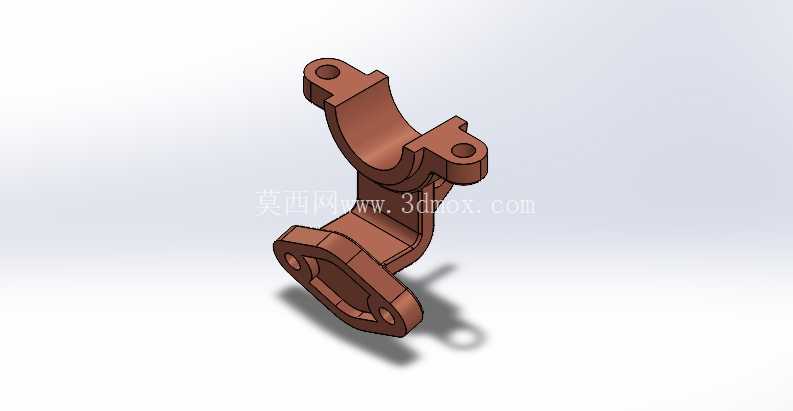

　　在民用给排水、工业流体输送、暖通空调管路、工艺管线布设等场景中，管路的径向固定与轴向限位是保障系统长期稳定运行的核心环节，夹管作为直接与管道外壁接触的支撑受力件，其结构合理性直接决定管路运行的振动幅度、接口密封寿命与长期位置精度。这款弯型夹管采用一体式铸造成型后机加工的工艺路线，整体为带安装底座的弯折承托结构，区别于传统两片式对夹管夹的结构形式，下半部分为带三个安装孔的法兰式底座，可直接通过螺栓固定在墙面支架、设备侧壁、管线桥架的安装面上，底座与弯折承托臂之间做了大圆弧过渡处理，避免应力集中导致的长期受力断裂问题。

　　承托臂向上延伸后形成与管道外径匹配的弧形承托面，弧形面的曲率半径严格匹配对应规格管道的外圆尺寸，保证安装后管壁与夹管承托面的接触面积不低于管壁圆周的三分之一，避免局部压强过大导致的管道外壁压损，尤其是针对PVC、PPR等塑性管材的安装场景，足够的接触面积可有效分散夹持力，防止管材长期受力出现蠕变变形。承托臂的顶端设置两个带通孔的安装耳，两个耳孔的同轴度公差控制在0.1mm以内，可穿装螺栓配合上半部分抱箍（或直接利用安装耳连接相邻固定结构）实现对管道的环抱紧固，安装耳与承托臂的连接处同样设置了加强筋结构，抵消螺栓锁紧时产生的侧向掰扯力，避免安装耳根部出现断裂。

　　从安装边界来看，底座的三个安装孔呈三角形分布，孔位间距经过精准核算，既可以适配常规的膨胀螺栓安装间距，也能匹配工业预制支架的标准孔位，安装时不需要额外打孔适配，降低现场施工的调整工作量；整体弯折的结构形态让夹管的安装面与管道中心线形成固定的偏移距离，可适配管道离墙、离设备表面有特定间距的布设要求，避免管道与安装基面直接接触导致的冷凝水腐蚀、摩擦磨损问题。在实际工况应用中，这类夹管可适配常温输水管道、低压压缩空气管道、弱腐蚀性流体输送管道的固定需求，承托面的弧度设计可允许管道在温度变化产生热胀冷缩时存在微小的轴向滑移量，不会因为完全锁死导致管道热应力无处释放，进而拉裂管道焊口或粘接接口。

　　设计过程中针对受力薄弱点做了针对性的结构强化：底座与承托臂的过渡圆角半径不小于壁厚的1.5倍，安装耳的厚度比承托臂壁厚增加20%，所有孔位的边缘都做了倒角处理，避免螺栓安装时出现卡滞、割伤螺栓螺纹的问题。不同于普通冲压成型的薄铁皮管夹，这款实心结构的夹管可承受更高的管道载荷，适合大口径、带保温层的重型管道固定场景，安装后可有效抵消管道内流体流动产生的脉动振动，避免管道长期振动导致的固定螺栓松动、接口泄漏问题。在三维建模过程中，所有安装孔的位置、弧形承托面的曲率、各部分的壁厚都经过参数化设定，可通过调整参数快速适配不同管径、不同安装偏移距的衍生型号，不需要重新绘制整体结构，大幅提升同系列产品的设计迭代效率。建模时对所有过渡圆角、安装倒角都做了精确还原，可直接导出工程图用于机加工或铸造模具的制作，不存在结构干涉、壁厚不均等影响实际生产的问题，结构受力路径清晰，载荷从管道承托面传递到承托臂，再通过过渡结构分散到底座的三个安装点，最终传递到安装基面上，整个受力路径无突变，长期使用下的结构可靠性远高于拼接式的管夹结构。
