带密封结构的法兰式三通管路连接件

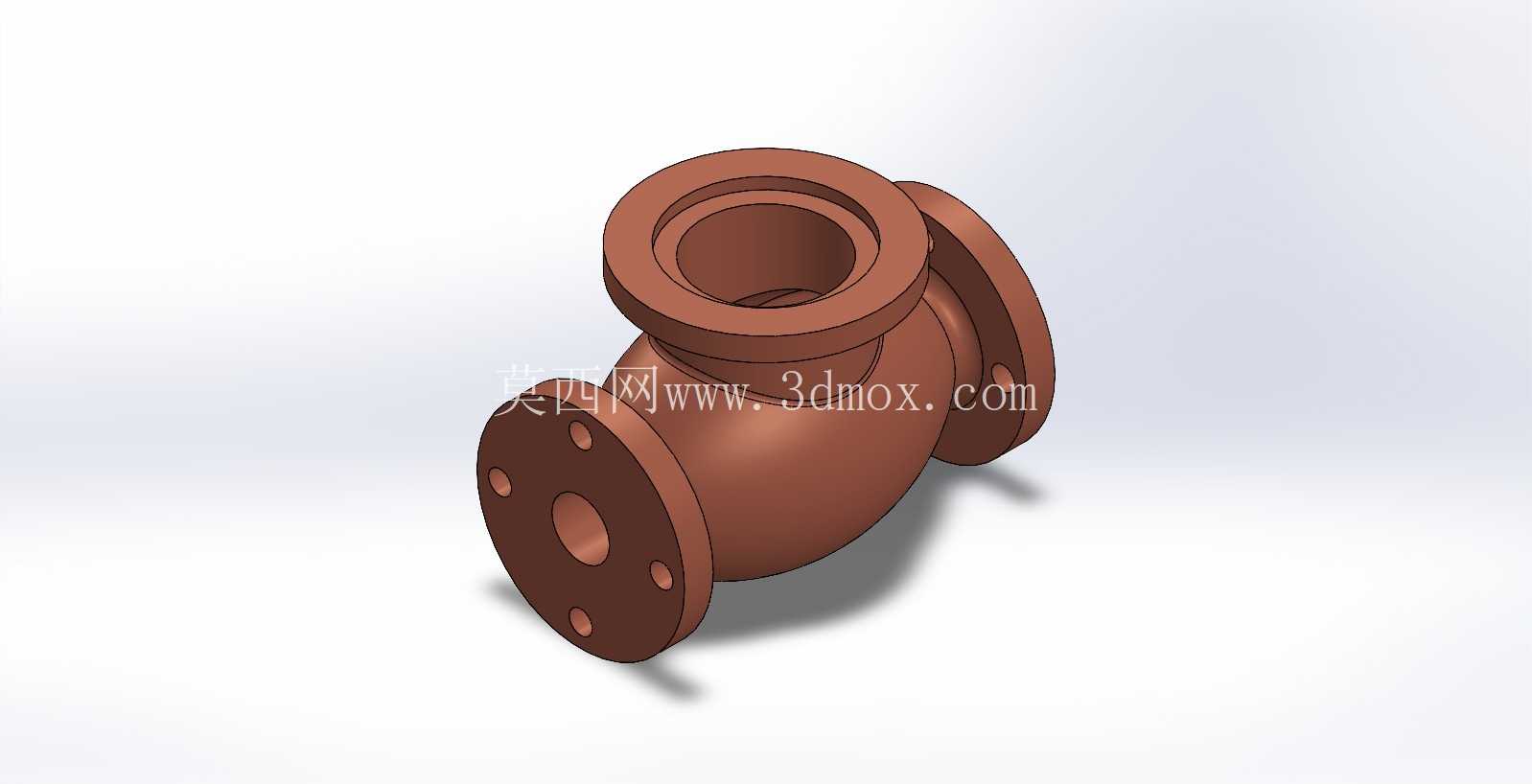

　　在化工流体输送、市政给排水、工业暖通循环、油气集输这类涉及多管路交汇的场景中，三通类连接件是管路系统里不可或缺的转向分流部件，这款法兰式三通的设计，完全围绕高压工况下的连接可靠性与运维便捷性展开，没有多余的装饰性结构，每一处几何特征都服务于实际安装与使用需求。从结构设计逻辑来看，三个连接端全部采用标准法兰对接形式，法兰端面预留了均匀分布的螺栓穿孔位，安装时可搭配对应压力等级的金属缠绕垫片或橡胶密封垫圈，通过螺栓预紧力让垫片与法兰密封面充分贴合，从根源上避免管路内流体从连接缝隙渗漏，相比传统的螺纹连接三通，法兰连接的形式不需要在管端加工外螺纹，也不用担心螺纹锈蚀后拆卸困难的问题，尤其适合管径较大、工作压力偏高的管路场景。

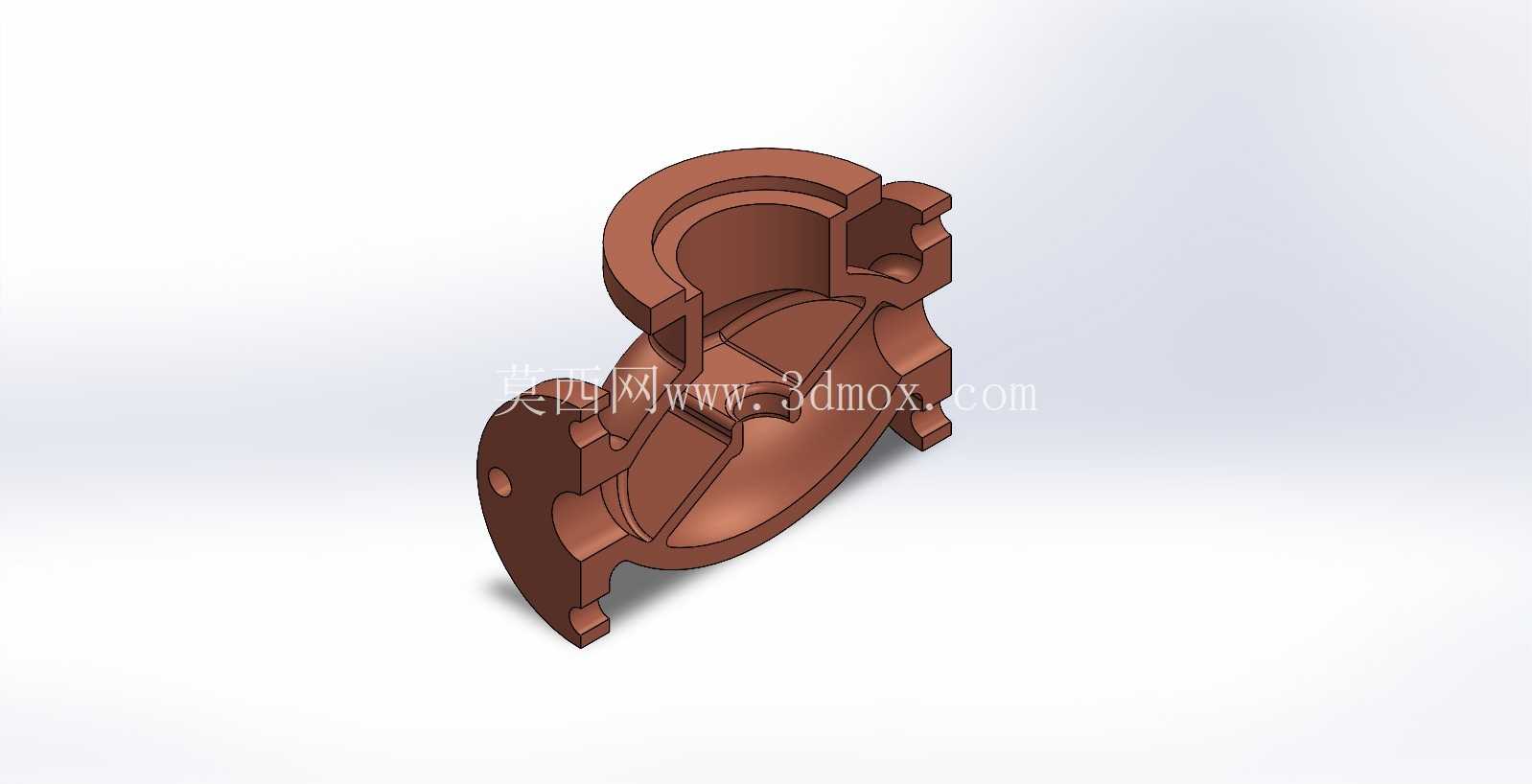

　　这款三通的内部流道做了圆弧过渡处理，没有直角突变的结构，流体在分流或者合流的时候，不会因为流道截面突然变化产生过大的局部阻力，能有效降低管路系统的压损，减少输送过程中的能耗，同时也能避免流体携带的固体杂质在流道拐角处沉积堵塞，长期运行的稳定性更好。从安装边界来看，三个法兰端的端面都设计了定位止口，对接时可以快速和配对法兰实现同轴定位，不需要反复调整管路对中精度，能大幅缩短现场安装的工时，法兰的螺栓孔采用跨中分布的形式，不管是水平安装还是垂直安装，都能避开管路支架的干涉位置，适配不同走向的管路布局。

　　产品的整体结构采用对称式设计，主体壁厚根据承压需求做了等强度优化，在法兰与主体筒体连接的位置做了圆弧过渡加强，避免应力集中导致的受压开裂，即使在管路存在轻微振动的工况下，也能保证结构强度满足长期使用要求。在运维层面，这种法兰连接的结构不需要切割管路就能完成拆卸，当管路需要检修、更换密封件或者调整管路走向时，只需要松开对应端的连接螺栓就能完成操作，相比焊接式三通，后期维护的成本更低，也不会因为焊接热影响区改变管材的力学性能，更适合对管路清洁度、连接可靠性有要求的应用场景。

　　实际选型使用时，只需要根据管路的设计压力、输送介质的腐蚀特性匹配对应材质的密封件与螺栓紧固件，就能直接和同标准的法兰管路完成对接，不需要额外加工过渡接头，三个端口可以根据现场管路走向分别作为进口或者出口使用，既可以实现单路输入双路输出的分流功能，也可以实现双路输入单路输出的合流功能，适配不同的管路工艺需求。从建模细节来看，模型还原了法兰密封面的水线结构、螺栓穿孔的倒角、内部流道的过渡曲面，还有主体与法兰连接位置的加强圆弧，所有的配合尺寸都遵循通用法兰的连接标准，导入装配环境后可以直接和配套的法兰、螺栓、垫片模型完成虚拟装配，验证安装过程中是否存在干涉，也可以用来做管路系统的流体仿真分析，提前预判流道内的流速、压力分布情况，为实际的管路选型设计提供参考。
