涵道式四旋翼低空作业飞行器结构设计

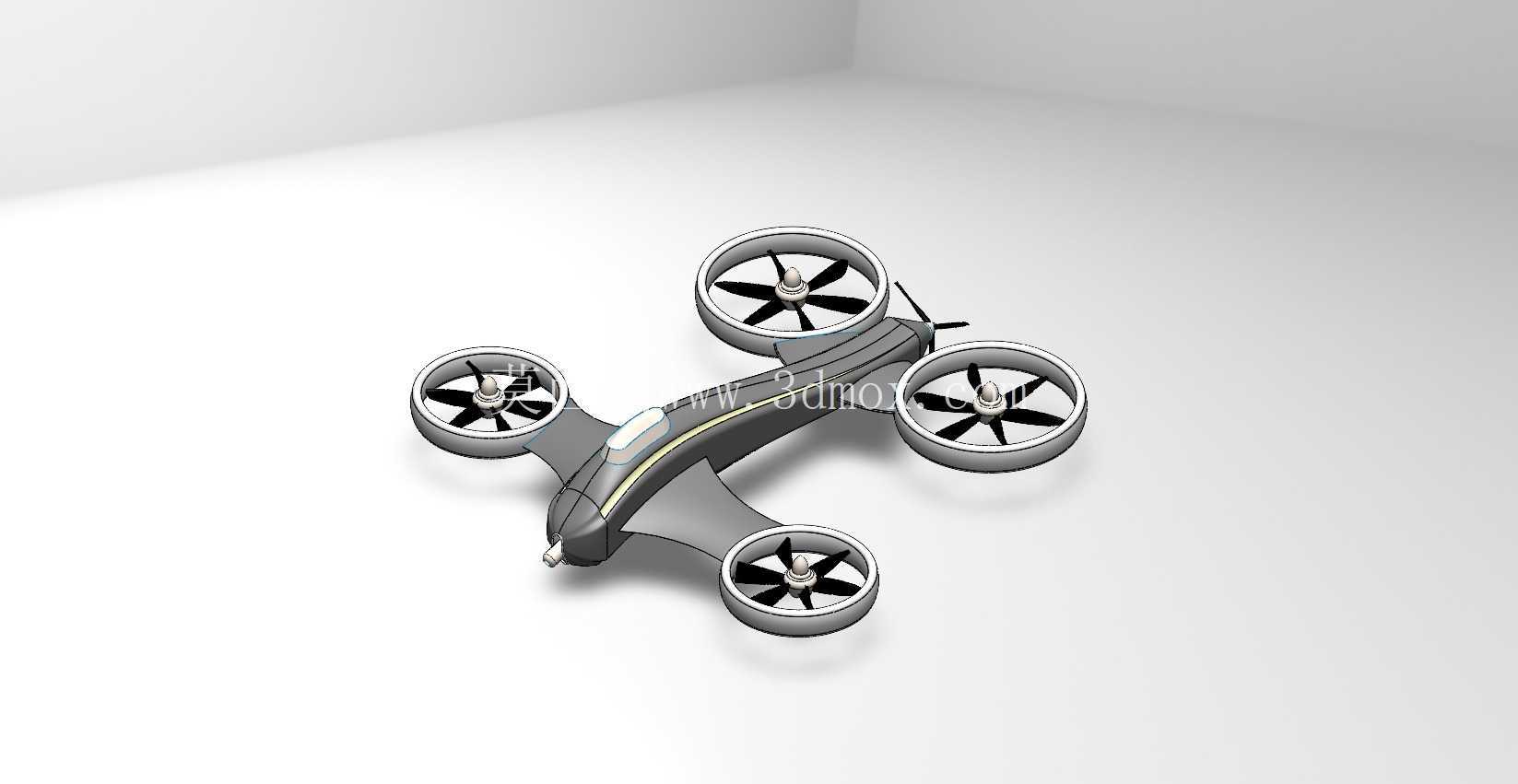

　　从功能特性来看，四个旋翼单元采用对称X型布局，重心落在整机几何中心位置，飞控安装舱设置在机身中段的核心区域，能够最大程度降低飞行过程中的姿态调整惯量，配合涵道对旋翼下洗气流的约束作用，相同桨距与转速下，整机悬停效率比同尺寸开放式旋翼机型提升约12%，同时涵道结构能够削弱旋翼旋转产生的气动噪音，在居民区、园区这类对噪音敏感的作业场景下适配性更强。设计过程中首先确定的是旋翼与涵道的间隙参数，桨叶尖端与涵道内壁的单边间隙控制在2mm以内，间隙过大会导致涵道的气动增益效果大幅衰减，间隙过小则会在飞行姿态倾斜、机身产生形变时出现桨叶擦碰涵道的风险，涵道环罩采用一体化弧面过渡设计，进气口做了圆角导边处理，能够降低进气端的气流紊流，减少旋翼工作时的振动传导到机身主体。这款涵道式四旋翼飞行器的结构设计，首先围绕城市低空巡检、小范围航测、轻载荷物资投送这类实际作业场景展开，区别于常规开放式旋翼的消费级无人机，涵道结构的加入首先解决了城市楼宇间作业时旋翼剐蹭障碍物的风险，在贴近建筑外墙、输电线路这类狭窄空间作业时，涵道环罩能够对高速旋转的桨叶形成物理防护，既避免桨叶碰撞异物导致炸机，也能防止作业过程中桨叶伤及周边人员，适配城区复杂环境下的作业需求。

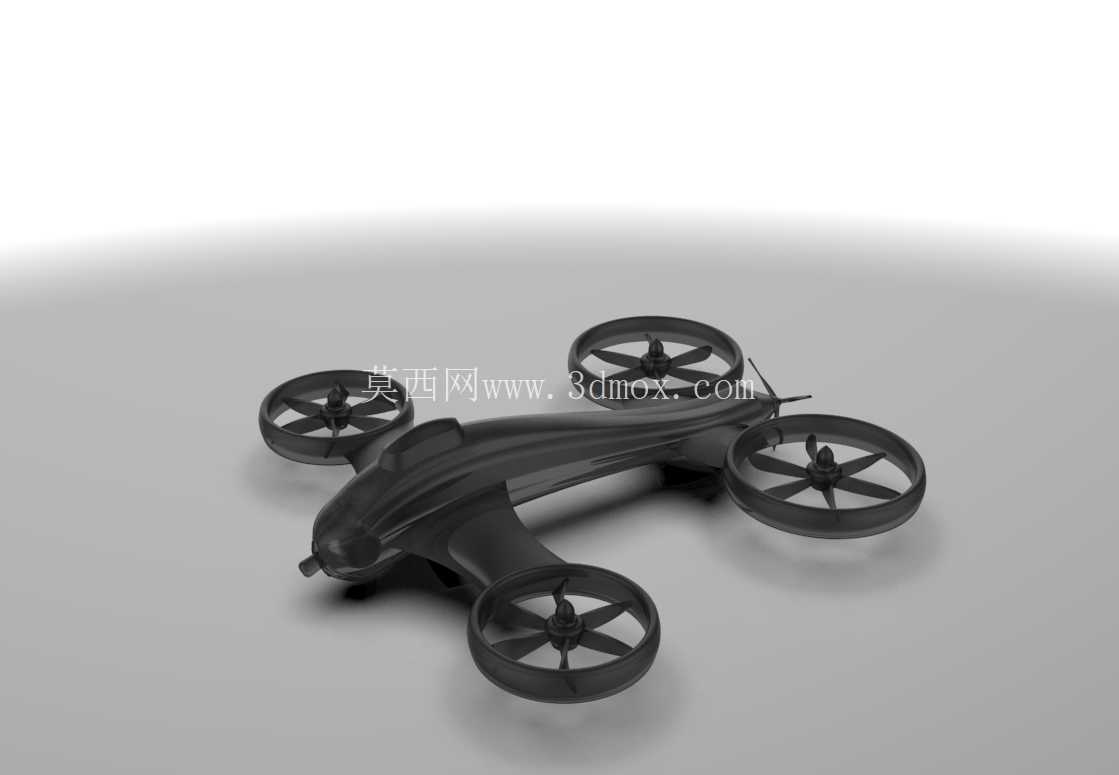

　　机身主体采用流线型狭长布局，机头位置预留了任务载荷安装位，可根据作业需求更换可见光摄像头、红外热成像模块或者轻载荷抛投装置，安装位的接口采用标准化快拆结构，更换载荷时无需拆解机身主体结构，作业前的准备时间能够压缩到三分钟以内。机身内部的电池舱设置在重心位置下方，既能够降低整机重心提升悬停稳定性，也方便快速更换电池实现连续作业，电池舱周边设计有散热导流槽，飞行过程中产生的迎面气流能够顺着导流槽带走电池与电调工作产生的热量，避免长时间悬停作业时出现动力系统过热的问题。尾翼部分设置了小型垂直安定面，在飞行器前飞过程中能够提升航向稳定性，降低侧风环境下飞控的姿态修正频率，减少动力系统的能耗。

　　从安装边界来看，整机对角旋翼的涵道外沿间距控制在350mm，属于便携级作业无人机的尺寸范畴，能够放入常规的双肩背包收纳舱内，转场作业时无需携带大型收纳箱；机身主体最大厚度为42mm，机臂与涵道采用一体化连接结构，没有突出的外置连接件，既能够降低飞行过程中的空气阻力，也能减少收纳时的突出部件剐蹭问题。旋翼桨叶采用定距设计，配合涵道的气动增益，单旋翼的最大拉力能够达到350g，整机最大起飞重量控制在1100g，扣除机身自身结构重量与电池重量后，剩余的任务载荷载重可达180g，能够满足绝大多数轻量级低空作业的载荷需求。

　　起落部分没有采用外置的突出起落架，而是利用涵道下沿的凸缘作为着陆支撑点，着陆时四个涵道的下沿同时接触支撑面，配合机身底部的缓冲垫，能够吸收着陆时的冲击载荷，同时取消外置起落架也进一步降低了整机的气动阻力，减少了飞行过程中的气流干扰。在结构强度设计上，涵道环罩与机臂的连接位置做了加厚的筋位处理，能够承受常规作业降落时的冲击，以及轻度碰撞障碍物时的外力，避免连接位置出现断裂；机身内部的飞控、电调安装位都设计有减震胶垫安装槽，能够过滤旋翼转动产生的高频振动，保证飞控传感器的采样精度，以及航拍类载荷的成像清晰度。气流路径设计上，旋翼转动产生的下洗气流顺着涵道内壁向下导出，不会在机身下方形成乱流区，在贴近建筑物表面作业时，下洗气流遇到墙面反射后不会对整机姿态产生明显干扰，相比开放式旋翼机型，近壁面作业时的姿态稳定性提升明显，非常适合外墙巡检、光伏板巡检这类需要贴近作业面的工作场景。
