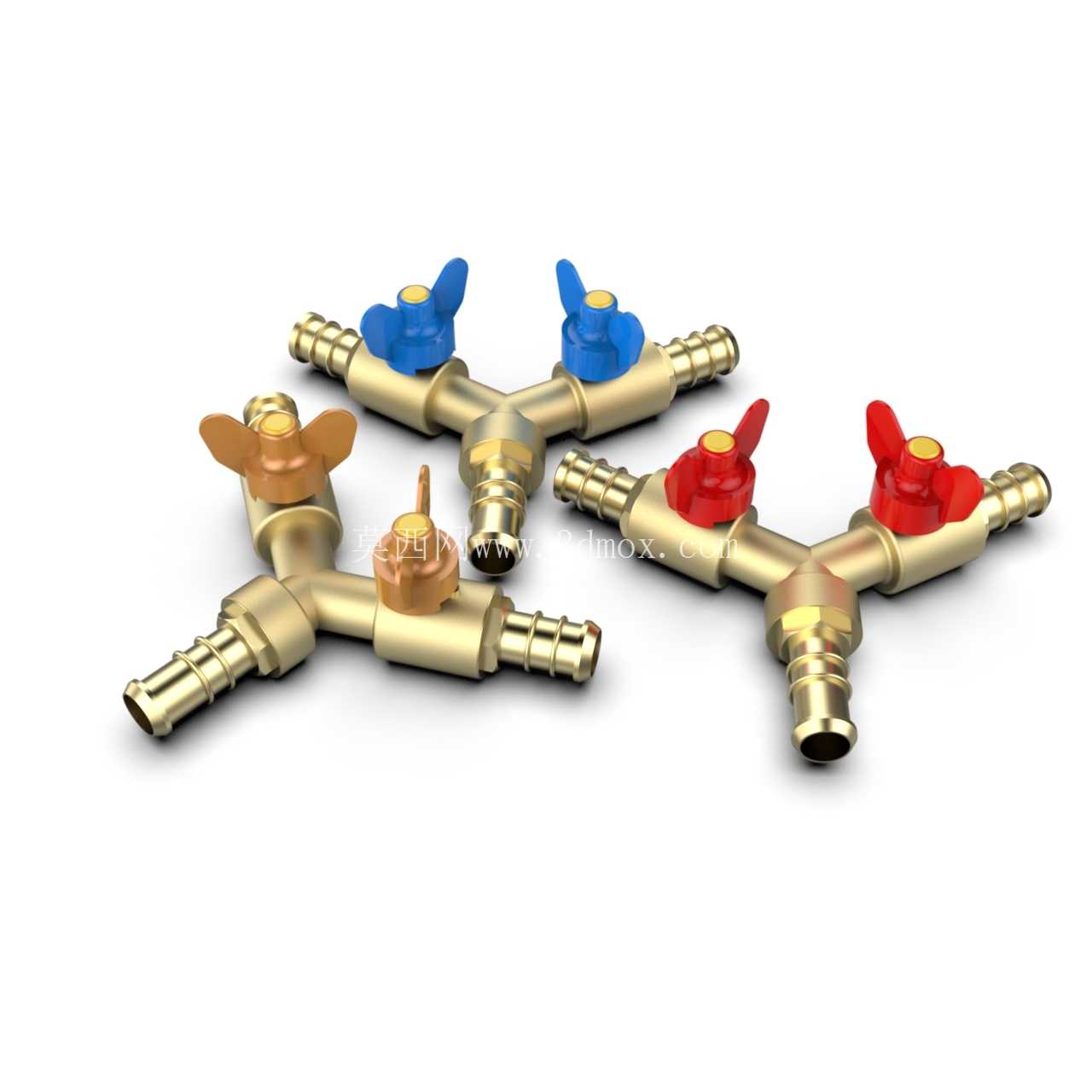

黄铜Y型带双蝶柄三通流体截止控制阀

　　在民用暖通分户改造、小型灌溉支路分流、移动式气动工具供气回路这类需要单路输入双路独立通断控制的场景里，这类Y型布局的黄铜三通截止阀是管路搭建时的常用选型，区别于常规L型、T型三通球阀需要转动阀芯切换通路的逻辑，这款阀件的两个输出支路各自配置独立的蝶形手柄截止结构，能实现单路全开、单路全关、双路同时通断的多状态组合，不用额外在两个支路上分别加装独立截止阀，能减少管路接头数量，降低渗漏点出现的概率。

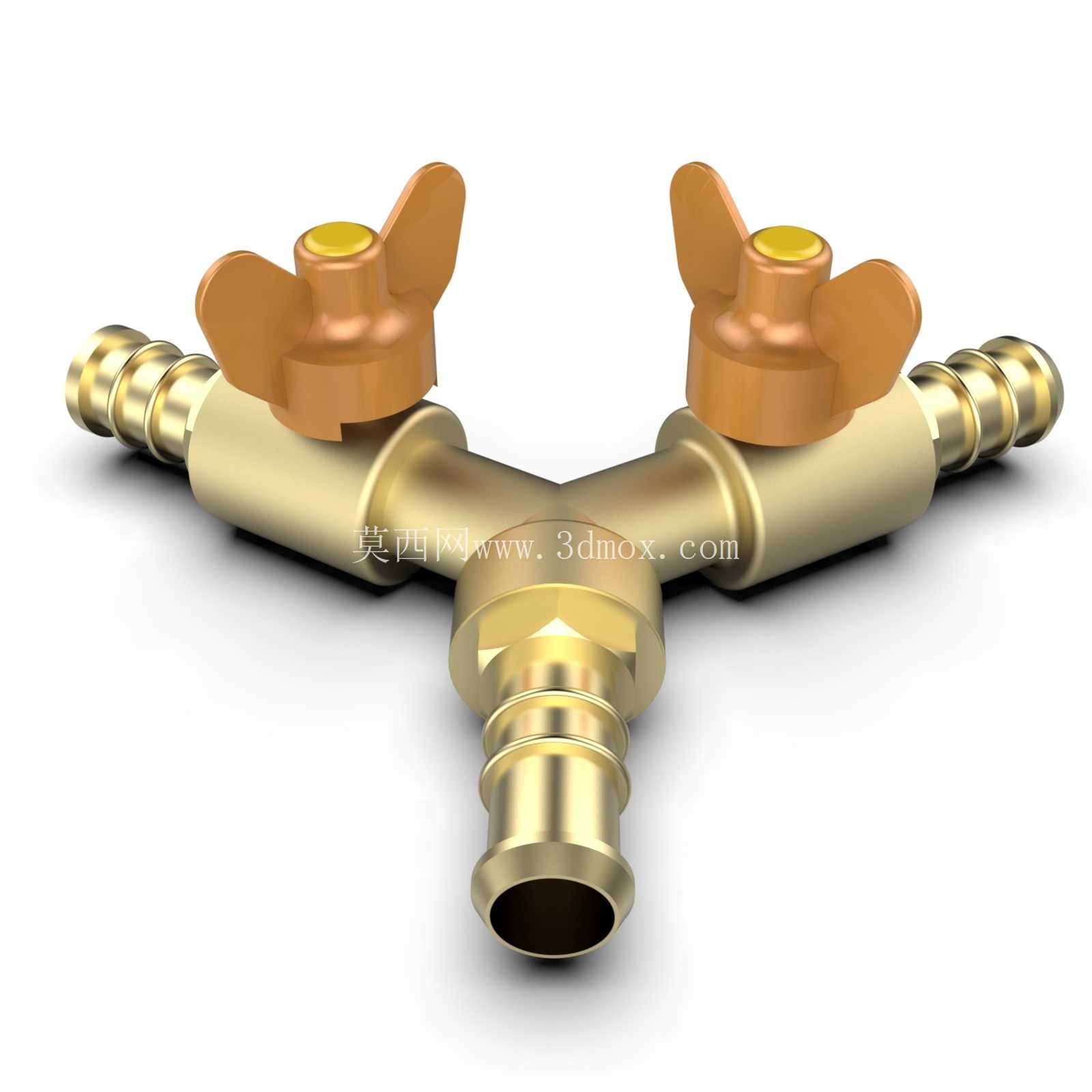

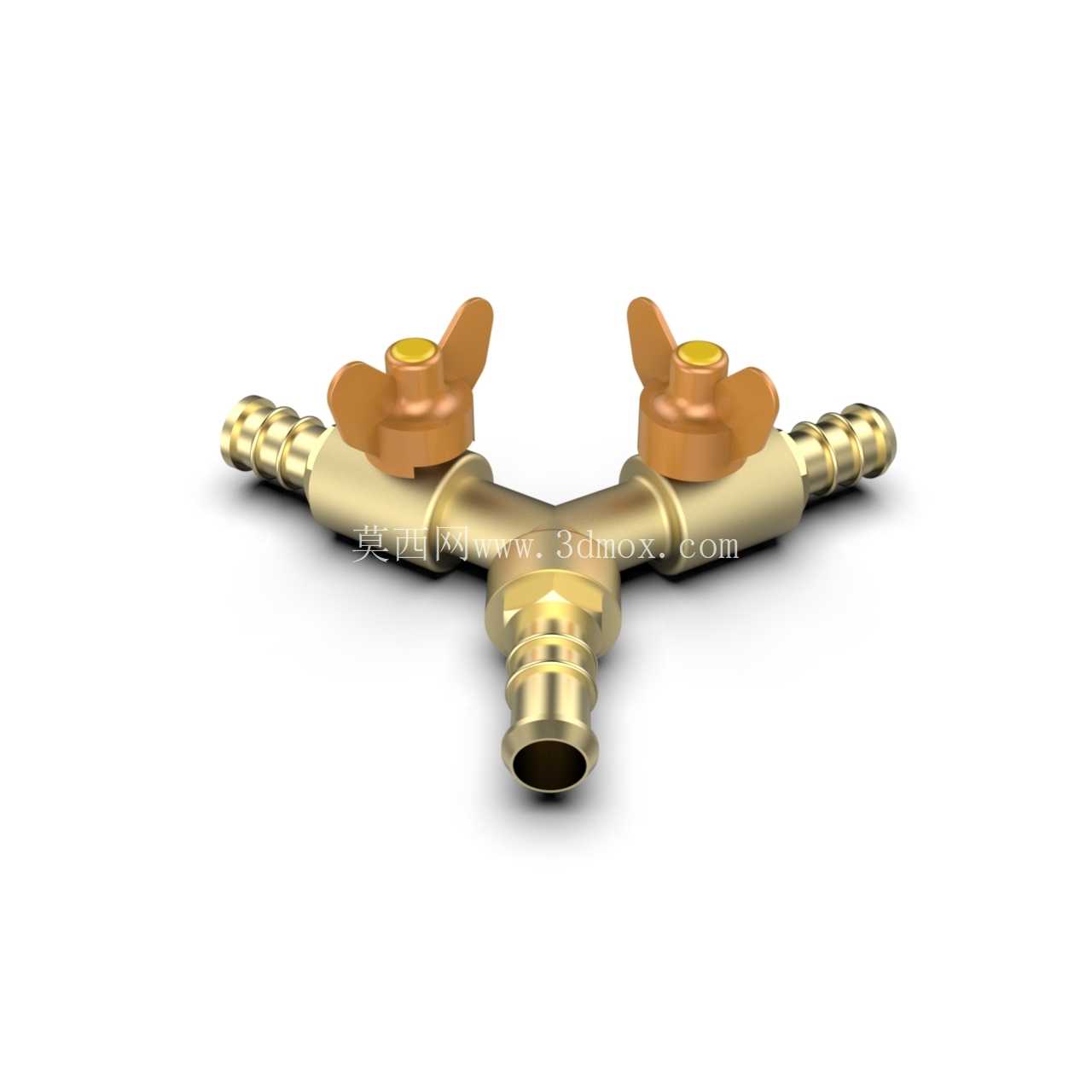

　　从结构设计逻辑来看，主体采用Y型斜三角布局，三个接口端统一采用宝塔式竹节接头结构，适配内径匹配的柔性软管，比如PVC编织软管、橡胶输气管、低压灌溉PE软管，安装时不需要额外加工螺纹，只需将软管套入竹节段后用喉箍锁紧即可，适合现场快速装配的非硬管铺设场景。两个截止控制单元对称布置在两个输出支路的根部，蝶形手柄的设计不需要借助额外扳手工具，徒手就能完成启闭操作，手柄旋转角度对应阀芯的升程，能在一定范围内调节支路的流量大小，不只是单纯的通断功能。

　　材质选用铅黄铜一体锻压成型，相比铸造黄铜件，锻压坯件的内部组织更致密，能承受10到20巴的工作压力，适配-20℃到120℃的流体温度范围，不管是常温的灌溉输水、常温气动回路，还是暖通系统里的低温热水输送，都能满足耐腐蚀性和结构强度要求，不会因为长期接触水、低压蒸汽出现阀体开裂或者阀芯锈蚀卡滞的问题。从安装边界尺寸来看，三个接口的中心轴线在同一平面上，输入接口垂直于两个输出接口的角平分线方向，两个输出接口之间的夹角为120度左右，安装时需要预留足够的软管弯曲半径，同时要给两个蝶形手柄留出至少30毫米的操作空间，避免手柄转动时和周边管路、固定结构发生干涉。

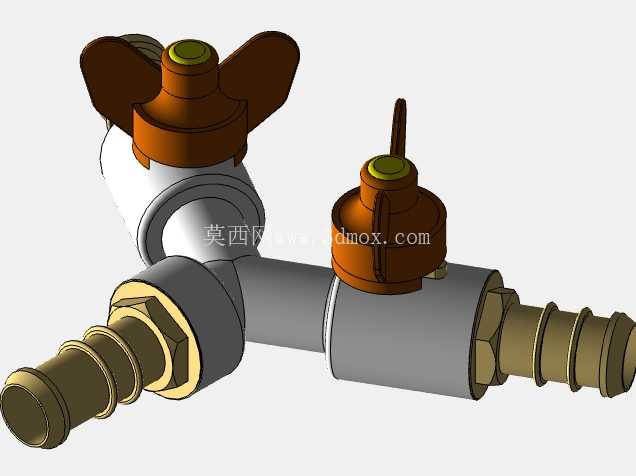

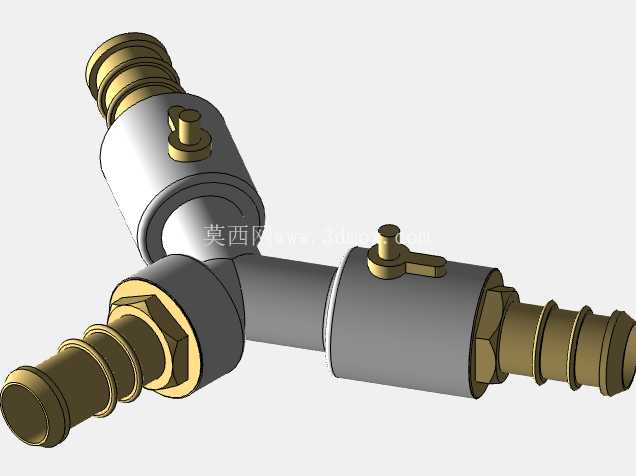

　　建模过程中需要重点关注几个配合面的精度：一是竹节接头的外径公差，要控制在正0到负0.1毫米范围内，保证软管套入后有足够的抱紧力，不会在带压状态下脱落；二是阀芯和阀座的密封锥面配合角度，要保证锥面贴合度，关闭状态下在额定工作压力下不会出现内漏；三是手柄和阀杆的连接结构，要保证扭矩传递可靠，频繁启闭不会出现手柄打滑的问题。这类阀件在实际选型时，要注意三个接口的通径是统一的，不存在变径结构，三个支路的额定流量一致，不能用在需要支路变径的场景里；另外因为是黄铜材质，不适合输送有强腐蚀性的流体，比如强酸、强碱类介质，也不适合用在超过额定压力的高压液压回路里，仅适用于低压流体的通断控制场景。在三维建模装配时，要注意两个阀芯的行程限位结构，保证手柄旋转90度就能达到全开或者全关位置，避免过度旋转导致密封件损坏；阀体内部的流道要做圆滑过渡，减少流体经过时的局部阻力损失，降低流道内的湍流噪音。
