工业商用蒸汽发生水套炉结构设计

　　在中小规模餐饮后厨、小型食品加工工坊、商用集中热水供应点位这类场景里，常需要占地紧凑、输出稳定的蒸汽发生单元，这款水套式蒸汽发生装置就是针对这类需求做的结构设计，整体采用长方体箱式布局，没有多余的外凸结构，能直接嵌入后厨操作台下的预留空位、加工车间的边角设备区，不需要额外搭建大型设备基座，适配多数小型商用场地的安装条件。

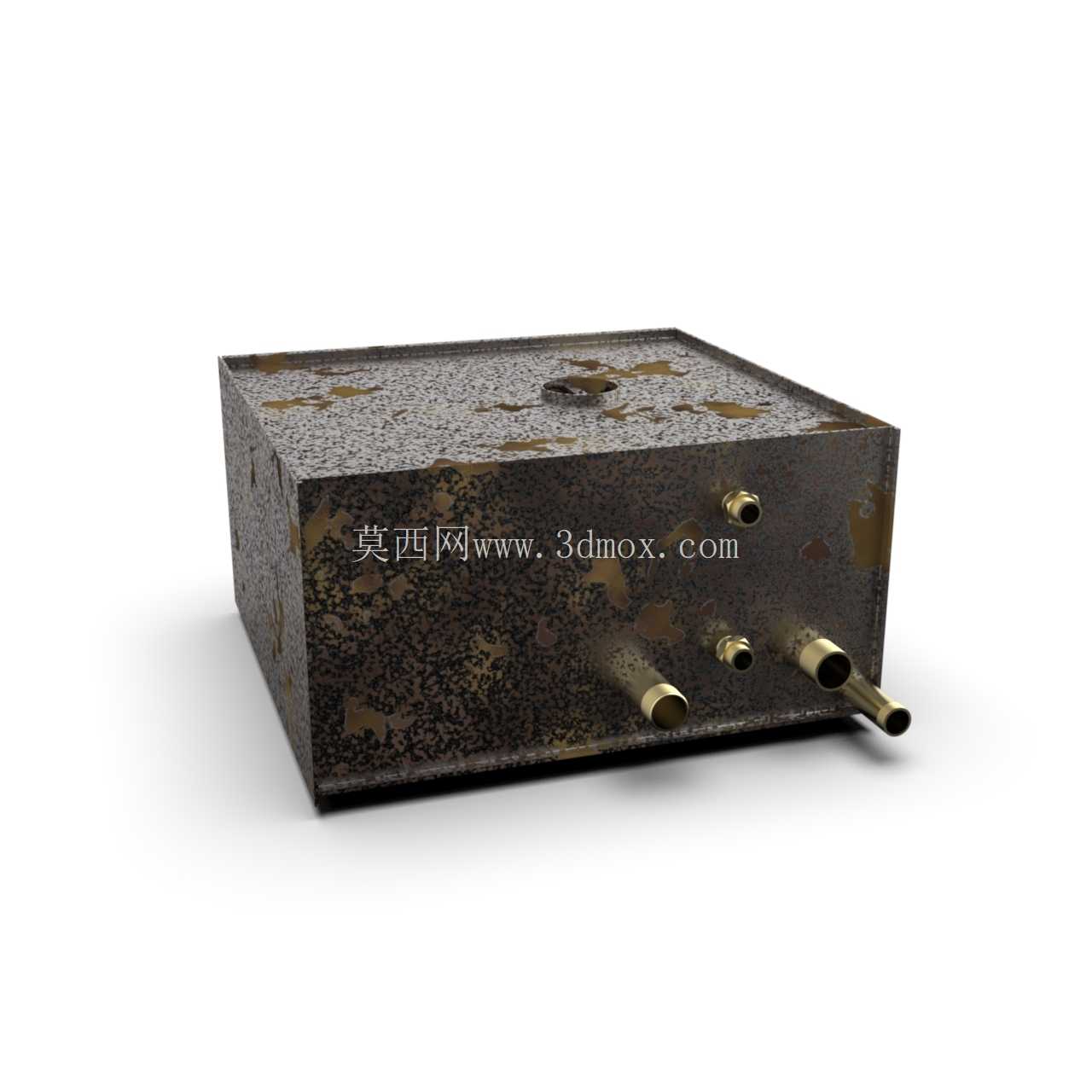

　　从结构逻辑上看，装置核心是封闭的储水腔室，外部做了耐锈蚀的粗糙表面处理，适配厨房、加工车间多油烟、高湿度的使用环境，长期接触水汽、油污也不容易出现表层剥落的问题。腔室侧面预留了四个不同管径的金属接口，分别对应冷水进水、热水出水、蒸汽输出、排污泄压的管路连接，接口全部采用外伸式短管结构，现场安装时不需要额外在箱体上开孔，直接匹配对应管径的金属软管或者硬管就能完成管路对接，能减少现场施工的改装工作量。

　　设备的动力来源是内置的燃烧器单元，燃烧产生的热量全部通过腔室壁面传递给内部储水，热量在腔室内循环后再从预留的排烟通道排出，热传递路径短，能减少不必要的热量损耗。实际运行时，冷水从进水接口注入腔室，燃烧器启动后持续加热腔体内的水体，水温逐步上升到沸点后产生饱和蒸汽，蒸汽从专用输出接口引出，就可以直接对接蒸箱、蒸煮锅这类用汽设备，满足大米蒸煮、食材焯水、面点醒蒸这类食品加工环节的蒸汽需求；同时腔体内被加热的热水也可以从热水接口引出，对接后厨的热水龙头、清洗池，满足餐具清洗、食材初加工的热水使用需求，一套设备同时覆盖蒸汽和热水两类供应需求，不需要单独配置热水锅炉和蒸汽发生器，能节省小型经营场所的设备采购成本和占地空间。

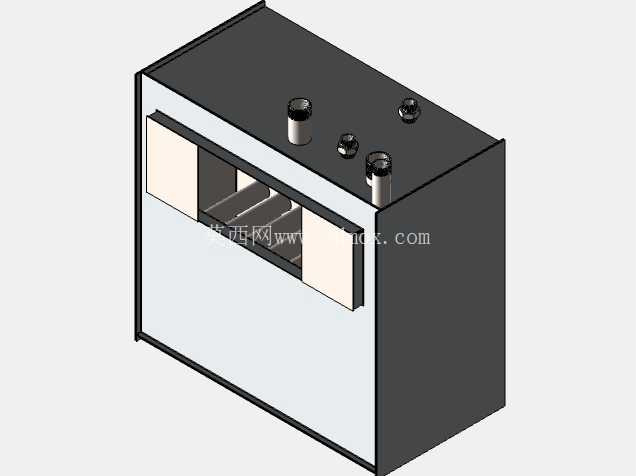

　　尺寸设计上，装置整体长宽高分别为450毫米、469毫米、250毫米，安装时只需要预留比外形尺寸大50毫米左右的操作空间即可，侧面的接口全部集中布置在箱体的同一侧，管路排布可以全部集中在设备的单侧，不会出现多方向走管导致的空间浪费，后期维护时只需要拆开单侧的检修盖板就能接触到内部的燃烧器和管路接头，不需要把整个设备从安装位拖出来，日常检修的操作难度很低。

　　设计阶段特意把腔室的焊缝全部布置在箱体的边角位置，避开了火焰直接灼烧的区域，减少长期高温运行下焊缝开裂漏水的风险；箱体顶部预留了小型的检修口，日常可以打开检查腔室内的水垢堆积情况，方便定期做除垢维护，延长设备的整体使用寿命。排污接口布置在箱体侧面的最低位置，排污时可以完全排空腔室内的存水和沉积的水垢，不会有积液残留导致的腔室底部锈蚀问题。

　　在实际选型适配时，这款装置的蒸汽输出量刚好匹配单台蒸饭柜、两到三个蒸煮工位的用汽需求，热水输出能力可以满足三到四个清洗龙头的同时使用，适合日加工食材量在两百公斤以内的小型餐饮门店、食品加工作坊使用，不需要配置大容量的工业锅炉，也不存在大型锅炉的报批、年检复杂流程，安装和使用的门槛更低。结构上没有复杂的电子控制元件，核心部件只有燃烧器和储水腔，故障点少，普通的水暖维修人员就能完成日常的故障排查和配件更换，不需要专业的锅炉运维人员驻场，很适合小型经营场所的运维条件。
