法兰连接式手动水控截止阀结构设计

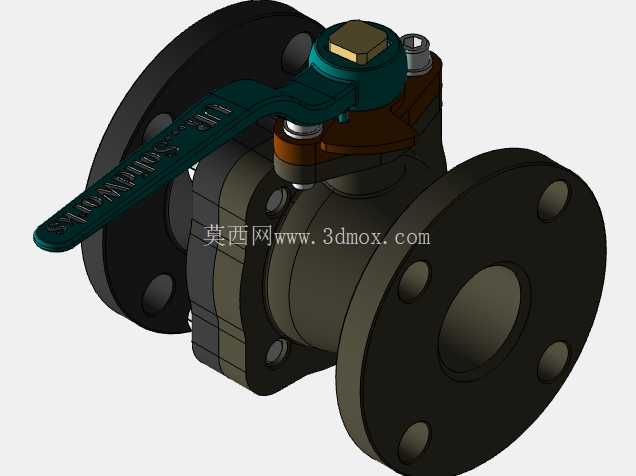

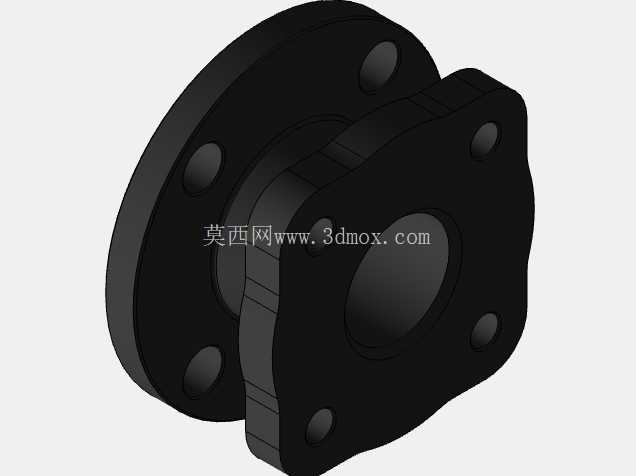

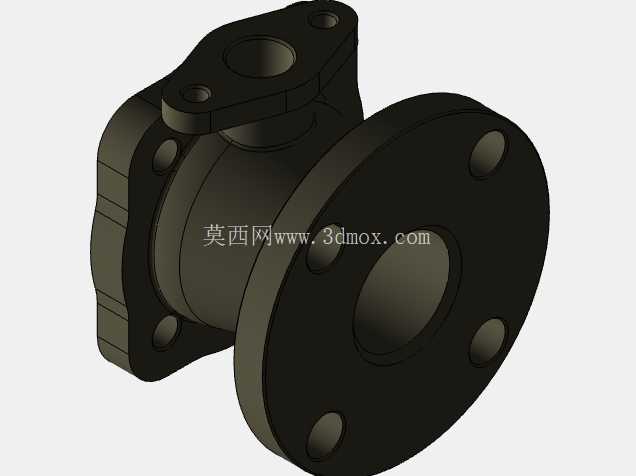

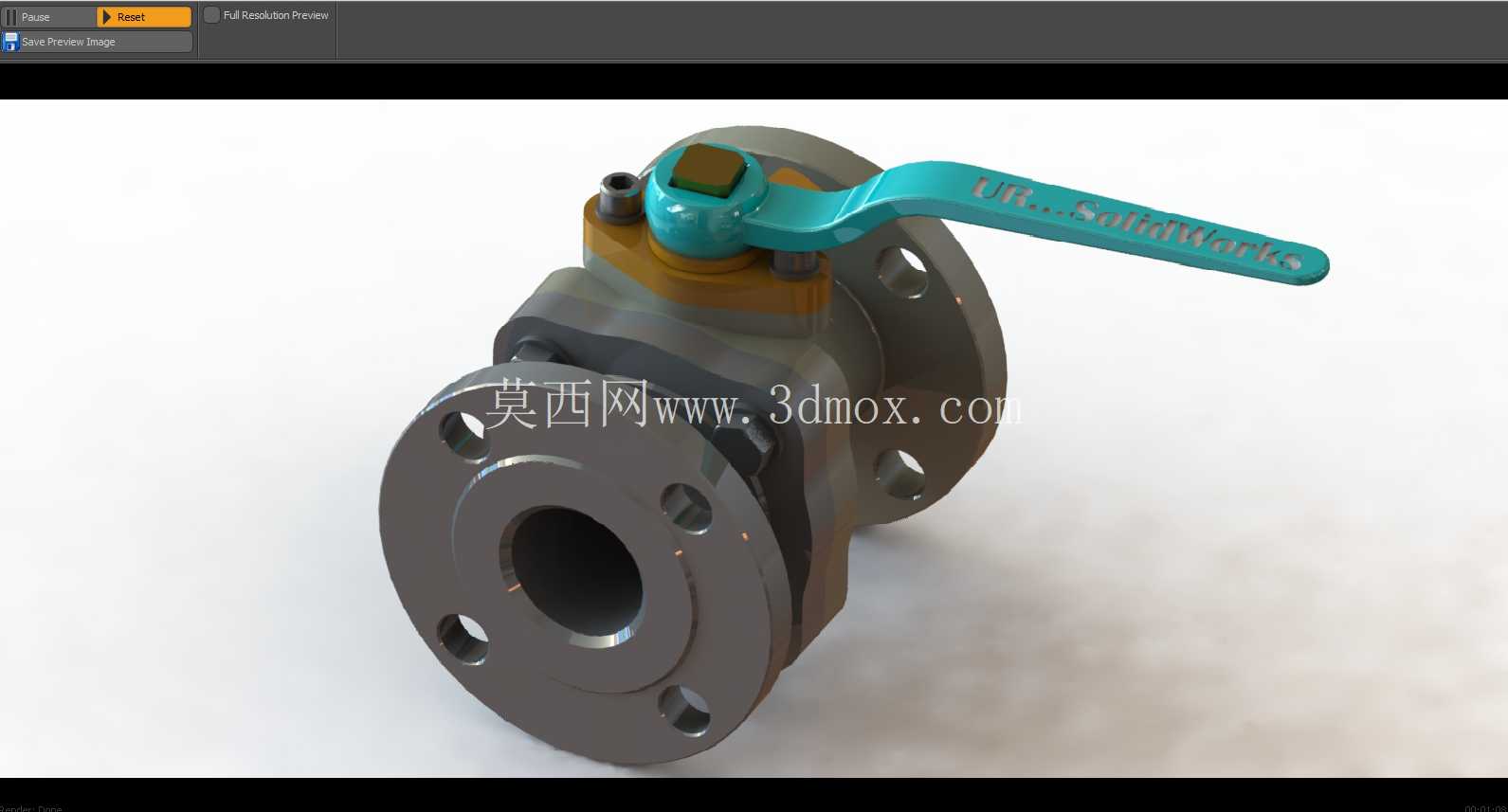

　　这款手动水控阀主要面向民用建筑给排水、小型工业循环水支路、暖通空调水系统等场景的通断与流量调节需求，可直接安装在DN40-DN50口径的输水主管路分支点位，承担日常检修关断、支路流量调配、应急截流等实际功能，适配常温清水、低浓度乙二醇水溶液等常规水基介质，工作压力覆盖1.0MPa-1.6MPa的常规低压管路工况。从结构拆分来看，整个阀门采用分体式法兰对接设计，两端带标准螺栓孔的法兰阀体可直接与同口径管路法兰配对，安装时无需额外焊接转接件，仅需匹配对应压力等级的密封垫片与螺栓即可完成固定，安装边界预留了足够的扳手操作空间，法兰端面的密封槽采用梯形槽设计，可适配丁腈橡胶或石棉橡胶垫片，压紧后能有效避免介质渗漏。

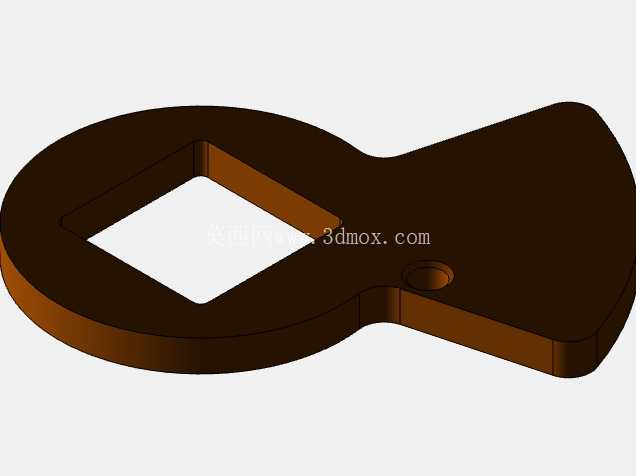

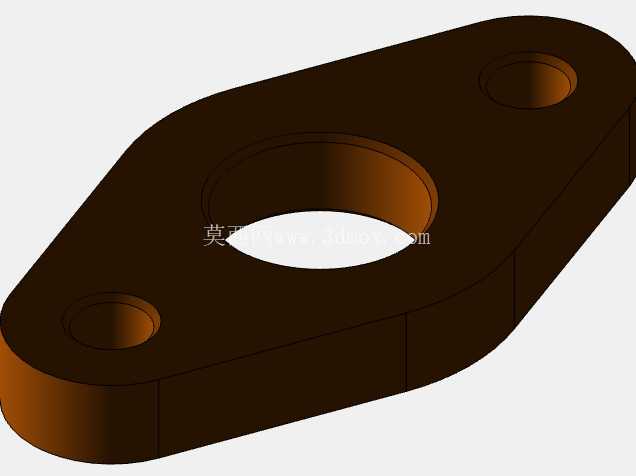

　　中间的阀芯组件采用整体式铜质启闭件，阀杆与阀芯采用一体式铣削加工，避免了长期启闭过程中阀杆与阀芯连接松脱的问题，阀芯密封面采用锥面配合结构，相比平面密封具备更小的启闭扭矩，手动操作时无需过大的扳动力即可实现完全截流。上部的压盖组件采用双螺栓固定结构，压盖与阀杆之间设置了填料密封腔，可通过调整压盖螺栓的压紧力补偿填料磨损带来的渗漏问题，日常维护时无需拆解整个阀体即可完成填料更换，大幅降低了后期运维的工作量。

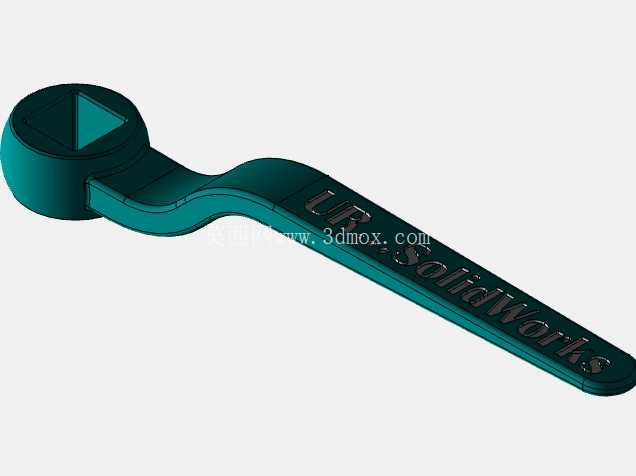

　　操作手柄采用加长弯杆式设计，手柄表面做了防滑滚压纹路，末端的加长力臂设计可让操作人员在管路布置紧凑、操作空间狭窄的场景下，依然能轻松完成阀门的启闭操作，手柄与阀杆的连接采用扁方定位加锁紧螺钉固定，避免长期操作后手柄与阀杆之间出现打滑空转的问题。设计过程中优先考虑了装配工艺性，所有零部件均采用常规机加工工艺即可完成生产，阀体部分采用铸铁材质做防锈涂覆处理，阀芯、阀杆采用黄铜材质兼顾耐磨性与抗锈蚀能力，紧固件采用标准镀锌外六角螺栓，无需定制特殊非标件，可有效控制生产制造成本。在安装尺寸匹配上，法兰的螺栓孔中心距、密封面直径均严格遵循通用管路法兰标准，可直接替换同口径的现有老旧截止阀，无需对原有管路进行切割改动，替换安装的适配性较强。

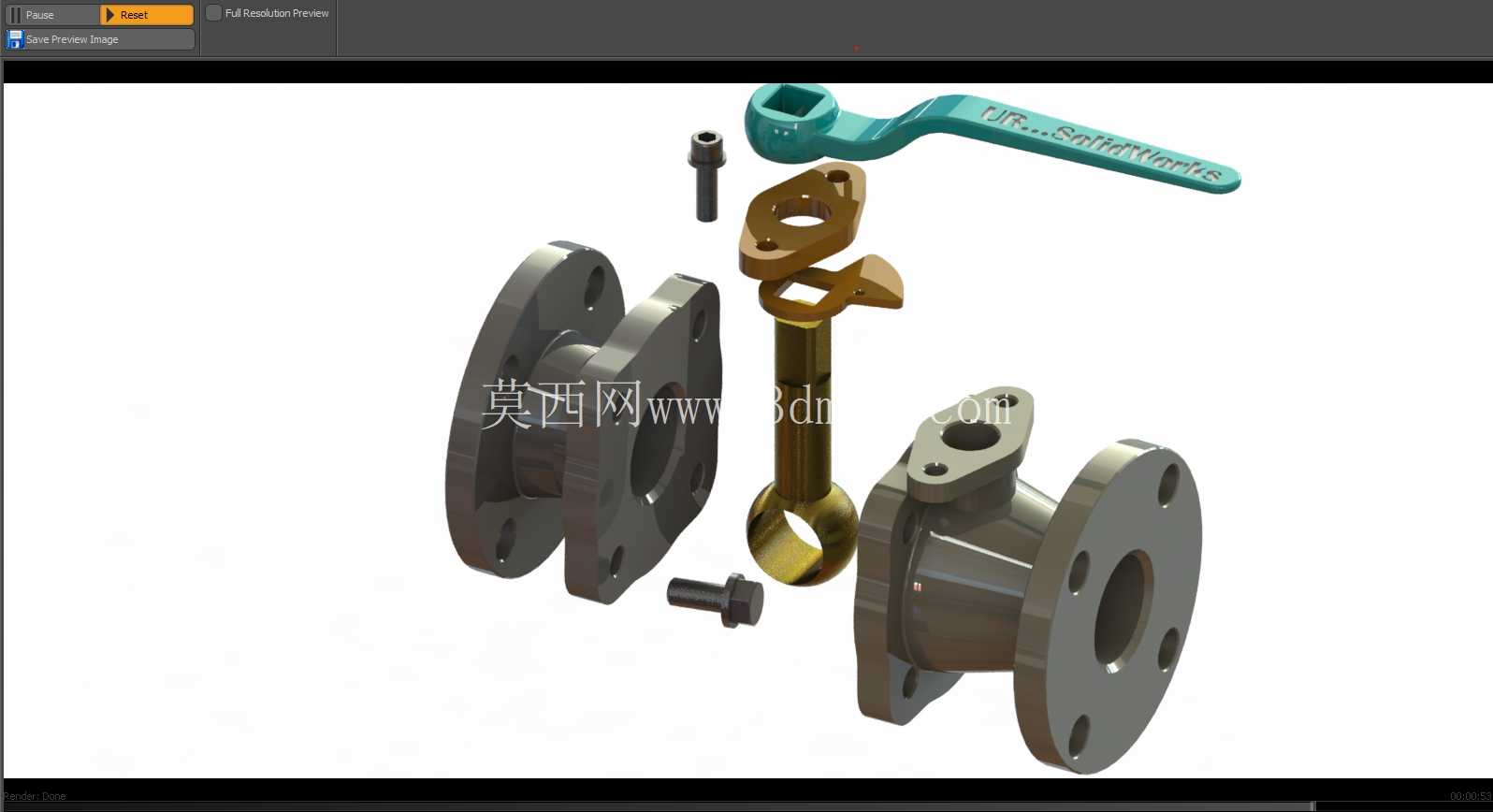

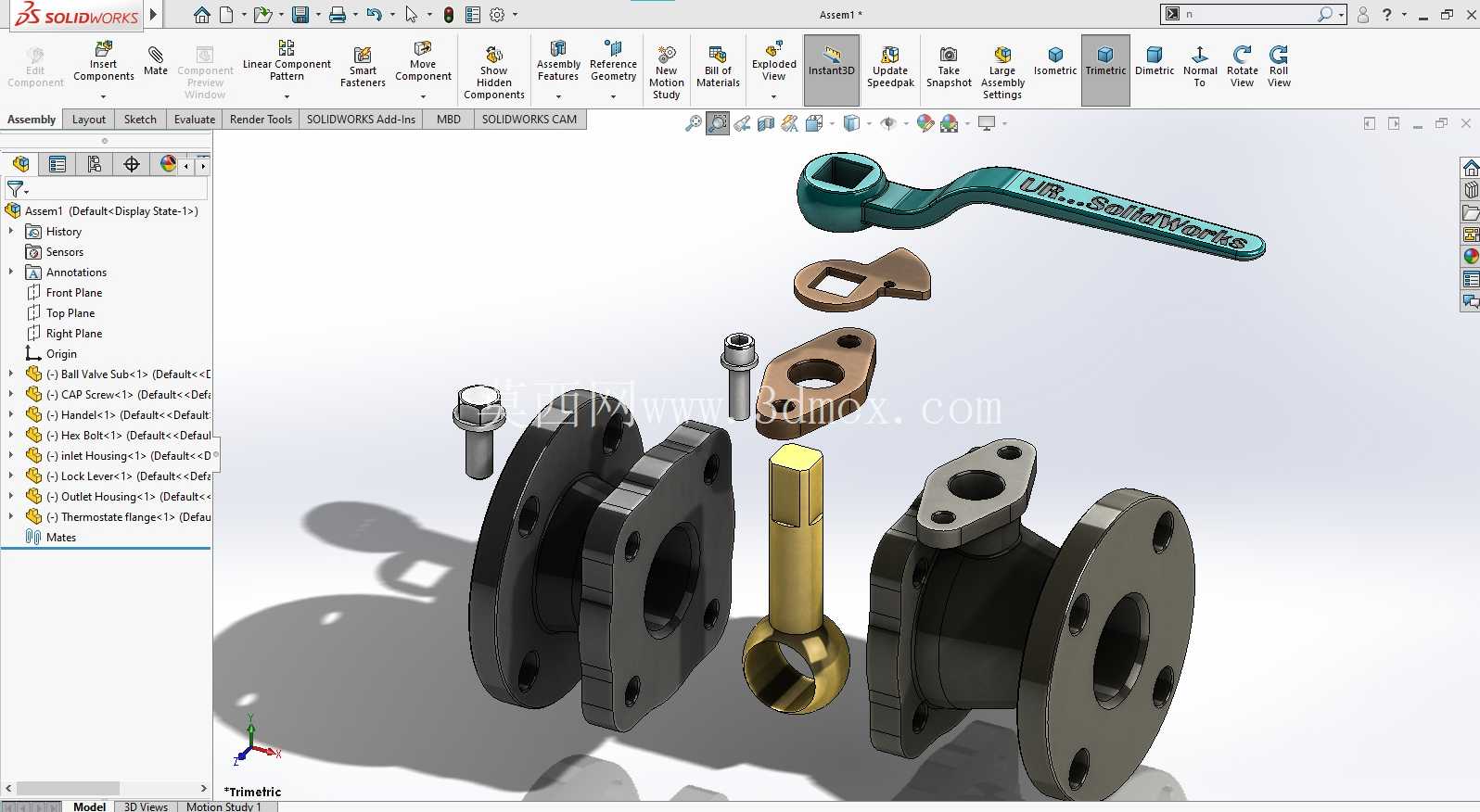

　　从流道设计来看，阀体内腔采用平滑过渡的流道结构，减少了介质流动过程中的涡流阻力，相比同口径的直角式截止阀，流阻系数降低约15%，长期运行可减少管路输送的动力损耗。在结构可靠性验证层面，各零部件的配合公差经过反复校核，阀杆的升降行程与阀芯的密封面行程完全匹配，当手柄旋转90度时即可实现从全开到全关的状态切换，操作行程清晰，可通过手柄的指向位置直观判断阀门的启闭状态，避免管路运维过程中出现误操作。填料腔的深度设计预留了足够的填料添加空间，可在多次调整压盖后依然保持足够的密封压力，延长填料的更换周期。两端法兰的背面设置了加强筋结构，在螺栓压紧过程中可避免法兰端面出现形变，保证密封面的平面度，降低安装后出现渗漏的概率。整体装配结构无复杂嵌套部件，拆解顺序清晰，现场出现故障时可快速完成零部件更换，无需将整个阀门从管路上完全拆下即可完成大部分易损件的维护作业，适配现场运维的实际操作条件。
