工业流体输送系统管道布线结构设计

　　在工业流体输送系统的搭建环节，管道布线的合理性直接决定整套管网的运行稳定性、后期维护便捷性以及全生命周期的运维成本，绝非简单的管线拼接工作。做这类管路设计的时候，首先要锚定现场的实际工况边界，比如厂房内的梁柱排布、现有生产设备的安装占位、通行通道的预留要求，还有减压阀体本身的安装操作空间——毕竟减压阀前后需要预留足够的直管段，才能保证阀体内的流态稳定，避免出现紊流导致的压力波动、阀件冲蚀过快的问题。

　　从实际应用场景来看，这类适配减压阀组的管道布线，常见于化工生产车间的工艺流体输送、市政供水的二次加压分区、厂区压缩空气管网的压力调节段、暖通空调系统的冷热水管路调压环节。不同场景下的管路走向逻辑差异很大：化工场景要优先考虑介质腐蚀性带来的管线坡度设置，保证停机时管内残液能顺着坡度排净，避免积液腐蚀管壁；压缩空气管路要顺着气流方向设置千分之三的倾斜度，方便管内凝结水汇集到排水点位；民用供水的管线则要尽量避开电气桥架的正下方，防止管线渗漏引发电气安全隐患。

　　设计这类管路结构的时候，首先要梳理清楚介质的流向逻辑，减压阀的安装方向必须和介质流向完全匹配，不能出现反向安装的低级错误，同时要在阀组前后预留截断阀、旁通管路的安装位置——旁通管路的作用是在减压阀检修、故障的时候，不用全线停输就能临时保障介质供应，旁通管的通径选择要和主管道通径匹配，不能因为缩径导致旁通状态下的流量不足。管线的固定支架设置也要经过受力核算，尤其是减压阀前后的位置，要设置固定支架抵消介质流动产生的轴向推力，避免长期运行过程中阀体受到管线应力拉扯出现密封面泄漏。

　　从安装边界来看，布线时要给所有法兰连接点位预留足够的螺栓拆装空间，不能出现螺栓紧贴墙面、设备外壳，导致后期拆装时扳手没有操作空间的问题；管线和墙面、地面、其他并行管线之间要预留不小于50mm的净距，方便后期做管线保温、防腐层的维护作业；如果是需要做保温的管路，这个净距还要加上保温层的厚度，避免保温层施工时出现挤压变形、无法包覆到位的情况。对于走高温介质的管线，布线时还要充分考虑热胀冷缩的补偿量，在合适的位置设置自然补偿弯或者补偿器，不能让热胀产生的应力直接作用在减压阀和连接法兰上，不然很容易出现焊缝拉裂、密封垫失效的问题。

　　很多新手做管道布线的时候，只盯着图纸上的点位连线，忽略现场的实际安装条件，最后做出来的管线要么出现气袋、液袋导致流阻增大，要么支架间距不合理导致管线挠度过大，甚至出现和其他专业管线打架的情况——比如和电缆桥架、通风管道在同一个标高位置交叉，最后只能现场改管，既浪费材料又耽误工期。合理的布线要在满足工艺压力、流量要求的前提下，尽量让管线走最短路径，减少不必要的弯头、变径，毕竟每一个弯头都会带来局部阻力损失，弯头数量多了，前端泵组的扬程就要额外提高，长期运行的能耗成本会高出不少。

　　另外，布线时还要考虑后期的操作可达性，减压阀的调压操作部位、压力表安装点位，要设置在操作人员站在地面或者常规操作平台就能触及的高度，不能把调压部件布置在需要攀爬才能碰到的位置，不然日常调压、巡检的时候会非常不便。如果管线布置在高空位置，还要同步考虑检修通道的设置，不能为了走管方便把检修通道完全堵死。对于埋地敷设的管线，还要提前核算埋深，避开地下的其他管线、构筑物，同时在地面做好标识，避免后期其他施工的时候挖坏管线。

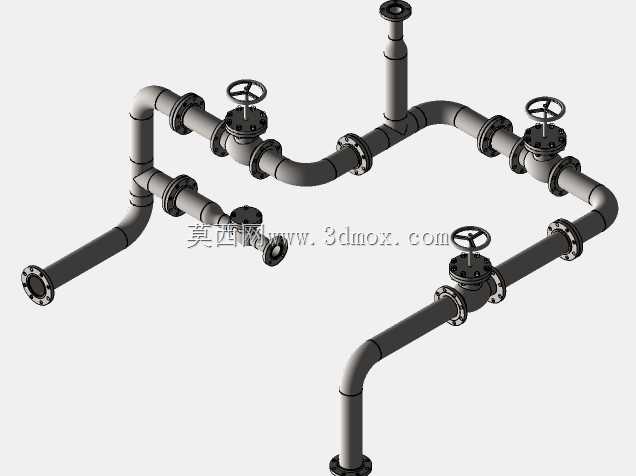

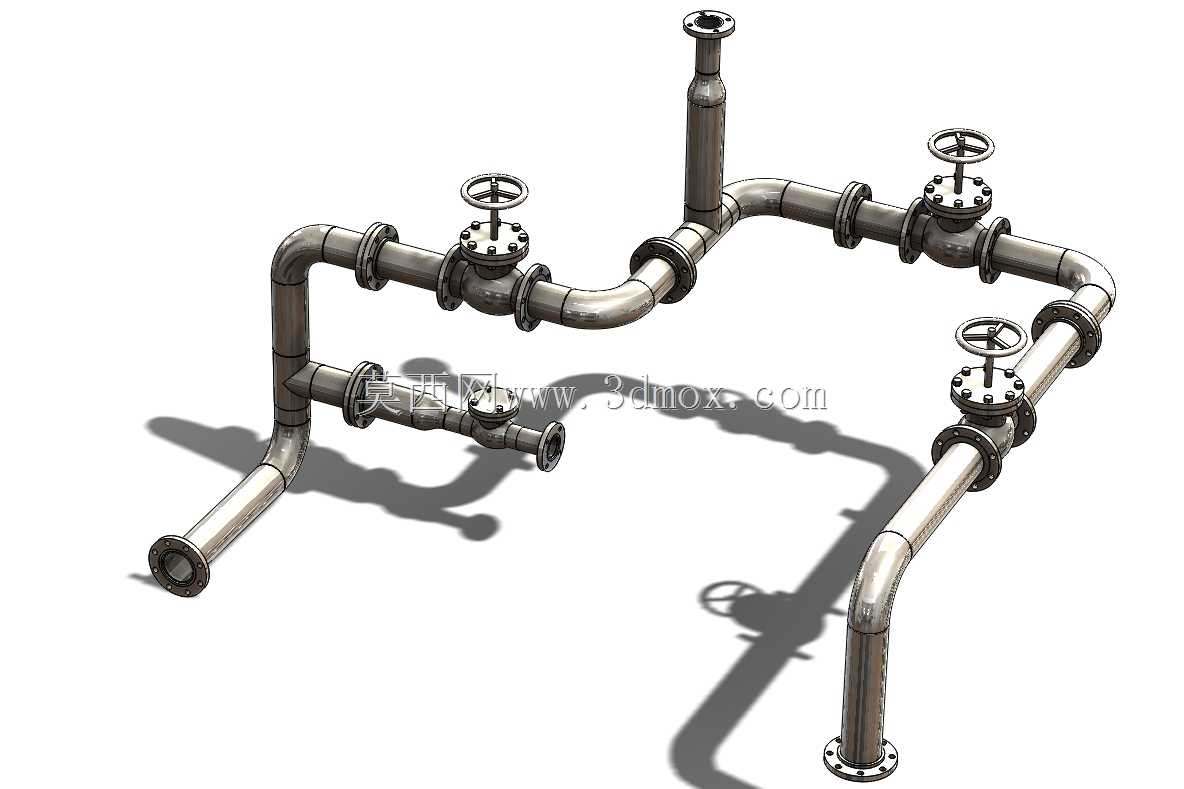

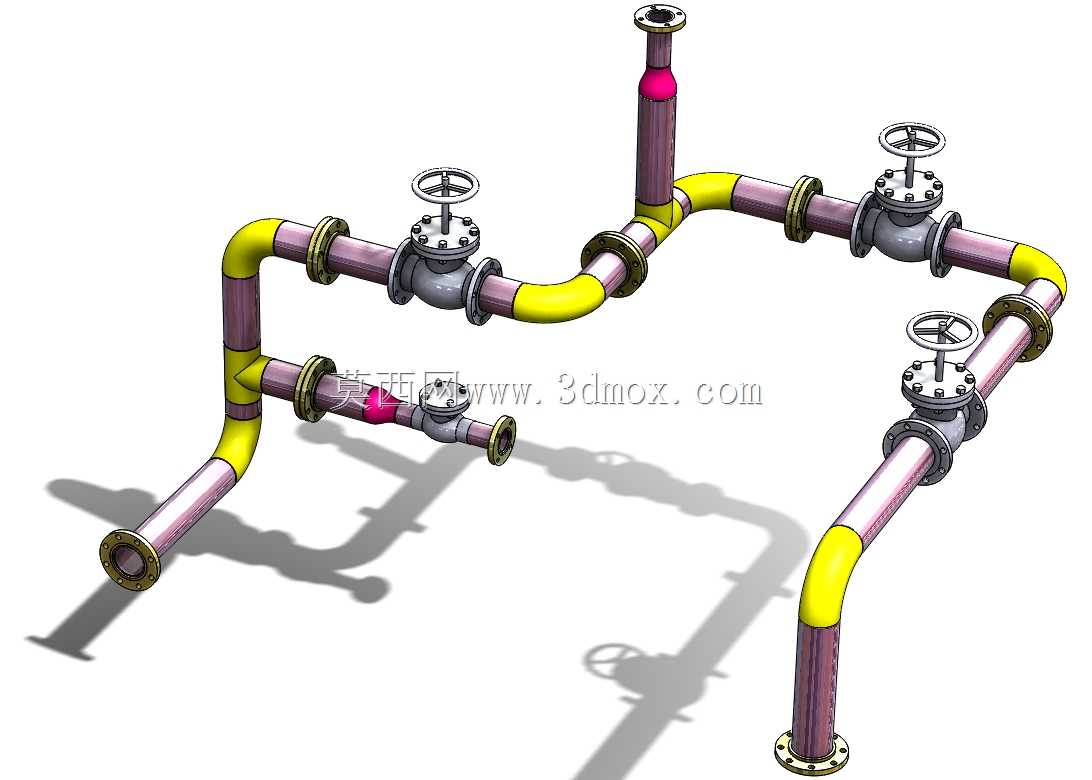

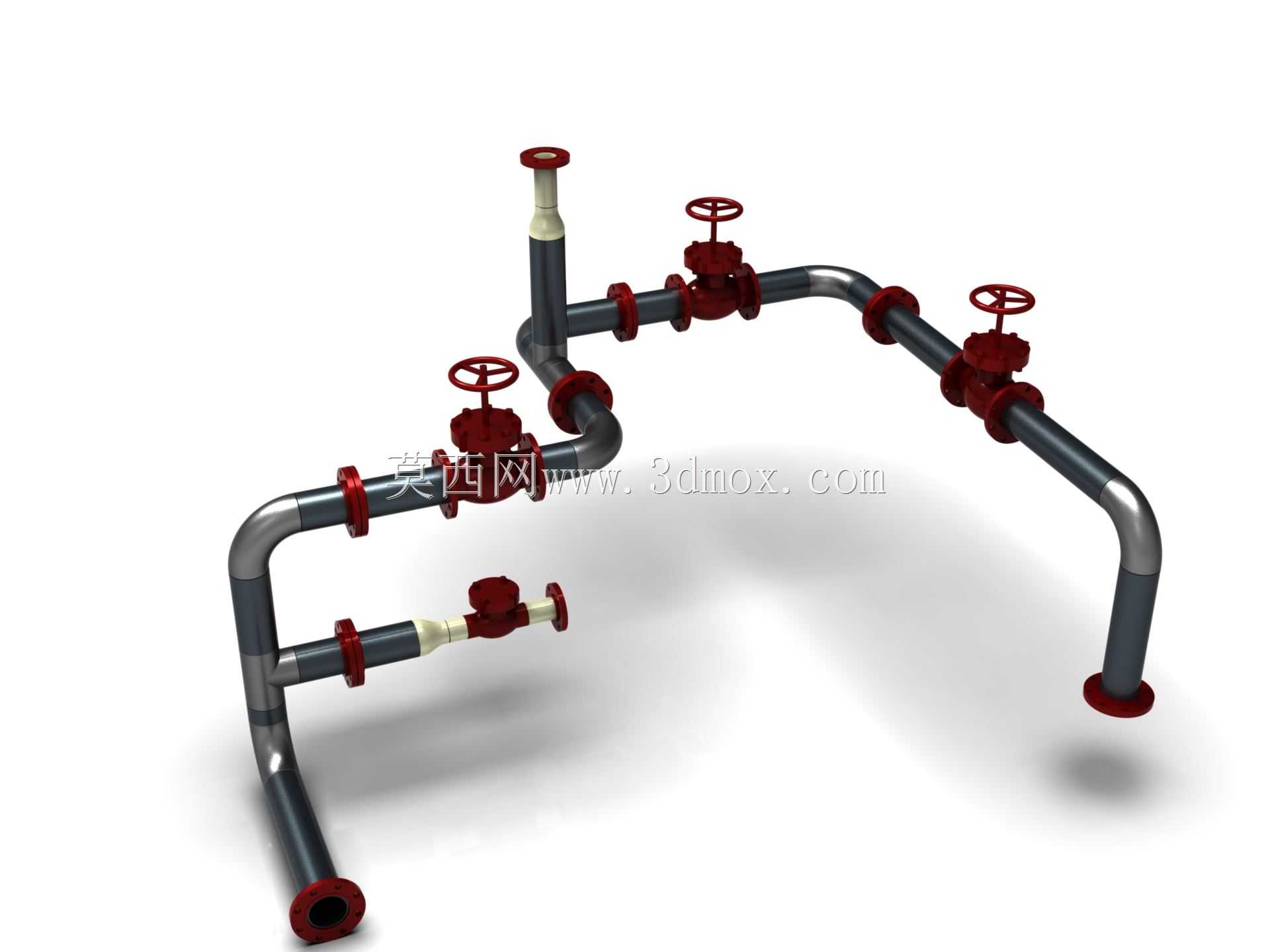

　　从结构建模的角度来说，做这类管道布线的三维模型时，要准确还原每一段管线的管径、壁厚、连接方式，还有阀件、法兰、支架的实际外形尺寸，不能用简化的线条代替，不然做出来的模型没法直接用于施工交底，也没法提前做碰撞检查。很多现场出现的管线碰撞问题，就是因为建模的时候没有用真实的构件尺寸，只是做了示意性的管线排布，等到现场安装的时候才发现实际阀件的长度比模型里的示意尺寸长，和旁边的管线、设备撞上，只能临时切割调整，影响施工质量。
