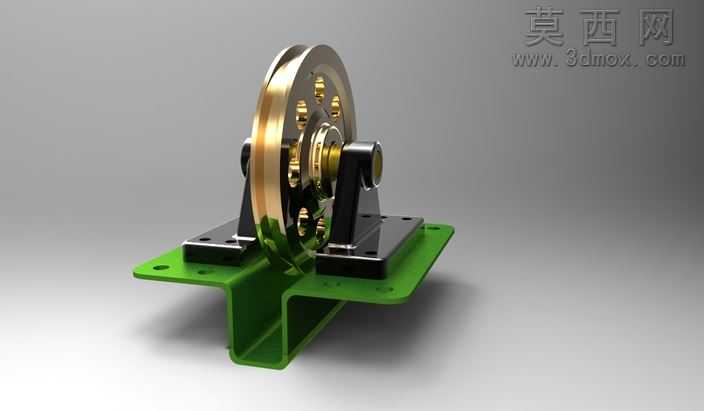

带绿色安装支架的金属导向滑轮组件

该滑轮组件采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械装配的公差配合要求，对每一处零件的尺寸进行精准约束，确保各部件装配后无干涉、运动顺畅。建模阶段先从核心的滑轮轮体入手，轮体采用金属材质设计，轮缘做了加厚处理以提升耐磨性能，轮辐部分采用均匀分布的镂空减重结构，在保证结构强度的前提下有效降低整体重量，轮体中心预留轴承安装位，与两侧的黑色轴承座形成过盈配合，保障滑轮转动时的同轴度，避免运转过程中出现偏摆晃动的问题。两侧的轴承支座采用对称式结构设计，支座底部设置带安装孔的固定法兰面，通过紧固件与下方的绿色安装支架牢固连接，安装支架采用折弯成型的钣金结构设计，底部为平面安装基面，侧面设置加强弯折结构提升整体抗形变能力，支架表面做了喷涂处理的材质表现，还原工业五金件的真实质感。渲染阶段采用工作室级布光方案，主光源从侧上方打亮金属轮体的高光边缘，突出金属材质的光泽质感，辅助光源补亮支架的暗部结构，避免阴影区域细节丢失，不同部件的材质参数经过反复调试：金属轮体设置了较高的反射率与轻微的粗糙度，模拟抛光金属的真实质感，轴承支座采用哑光黑色工程塑料材质，设置较低的反射值与适中的粗糙度，安装支架采用绿色喷塑金属材质，调整漫反射颜色与细微的颗粒质感，还原喷塑表面的细微纹理。设计过程中充分考虑该滑轮组件的实际使用场景，作为通用五金传动配件，整体结构兼顾安装便捷性与运行稳定性，支架的多安装孔位设计可适配不同的安装基面，轮体的尺寸参数适配常规的传动绳索规格，可广泛应用于各类需要导向、变向传动的机械结构中，建模时对所有棱角处都添加了符合工业生产要求的倒角工艺特征，避免锐边带来的安全隐患，同时让渲染效果更贴近真实量产零件的外观表现。
