SKF28毫米孔径带座外球面轴承建模作品

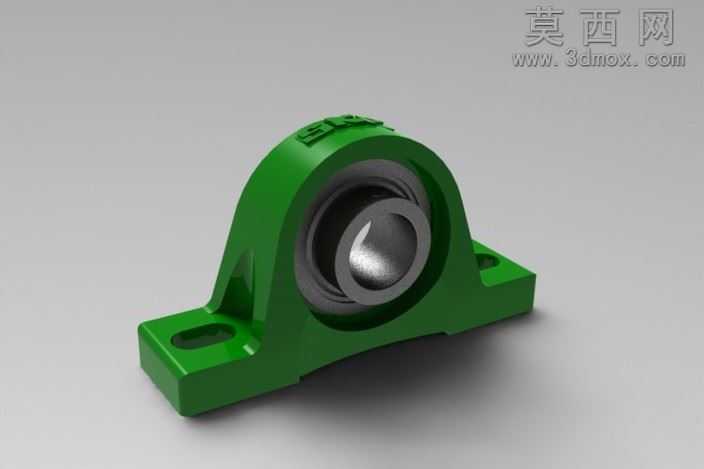

本作品为立式带座外球面轴承的三维建模成果，对应适配28毫米轴径的SKF系列轴承安装座组件，建模过程严格遵循实物测绘尺寸与SKF官方样本参数，保证各结构尺寸的工程实用性。建模阶段以SolidWorks为核心工具，采用多实体建模思路拆分结构：首先完成外球面球轴承的本体建模，依次构建内圈、外圈、滚动体、保持架的独立特征，通过圆周阵列完成滚动体的均匀排布，保证轴承内部游隙的结构合理性；随后完成立式铸造型轴承座的建模，针对底座安装孔、支撑肋板、轴承包容腔、注油孔位等结构逐一拉伸切除成型，还原铸造轴承座的圆角过渡、拔模斜度等工艺特征，避免尖锐棱角的非工艺化设计。材质与渲染阶段，针对轴承座的铸钢喷塑外观，调配深绿色半哑光塑粉材质，还原表面细微的颗粒质感与均匀的漫反射效果，边缘处做轻微的磨损高光处理提升真实感；针对轴承金属部件，区分内外圈的轴承钢高抛光金属质感、滚动体的亮面镀铬质感、保持架的冲压钢板哑光金属质感，不同金属材质的粗糙度、反射率参数逐一调试，避免材质同质化。结构设计上还原了带座轴承的快装特性，轴承外圈的球面结构与轴承座内腔的球面配合特征完整保留，可直观展示轴承的自动调心功能，底座的两个长圆形安装孔做了沉头结构设计，适配对应规格的内六角螺栓安装，支撑肋板的厚度、过渡圆角均参考实物的承重设计要求，保证模型可直接用于装配模拟、工程出图等场景。整体建模过程遵循机械设计的工艺合理性，所有特征均具备可编辑性，未出现重叠面、破面等建模错误，装配体层级清晰，各零件配合关系符合实际装配逻辑，渲染输出的效果图光影柔和，结构细节展示清晰，可用于机械教学演示、设备选型参考、装配模拟训练等多种场景。
