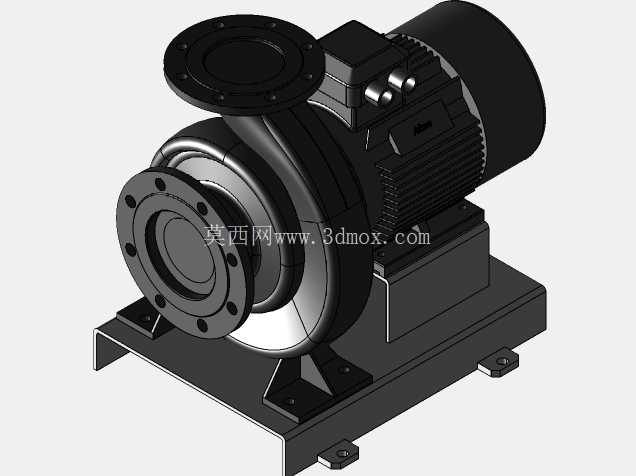

卧式单级离心泵结构三维设计

这款卧式离心泵的三维结构设计，完全贴合工业现场流体输送的实际使用需求，从结构布局到安装细节都充分考虑了工程落地的可行性。在民用建筑供水、暖通空调循环、工业冷却水输送、轻度腐蚀性介质输送等场景中，这类卧式直联离心泵是应用占比极高的通用流体设备，相比立式泵其运行稳定性更强，重心更低，大流量工况下的振动控制表现更优，适合长期连续运行的工况。

从结构设计逻辑来看，模型采用泵头与电机直联共轴的布局，取消了传统联轴器连接的冗余结构，大幅缩短了整机轴向尺寸，减少了设备安装所需的占地空间，同时也消除了联轴器对中偏差带来的额外振动与磨损风险。泵体采用后开门式结构设计，检修时无需拆卸进出水法兰管路，即可将转子部件整体抽出完成机械密封、叶轮的更换维护，大幅降低现场运维的工作量与停机时长。进出水口均采用标准法兰连接结构，法兰端面的螺栓孔分布、密封面尺寸完全匹配通用管路法兰标准，现场对接管路时无需额外制作过渡连接件，可直接与同公称通径的管路完成装配。

泵体流道采用水力优化的蜗壳结构，建模时严格按照等流速变化规律设计流道截面，从叶轮出口到法兰出口的流道过渡平滑，无局部突变的直角结构，可有效降低流体在泵腔内的沿程阻力与局部涡流损失，提升泵的运行效率，减少运行过程中的水力噪声。叶轮采用闭式结构设计，前后盖板的曲率经过平滑过渡处理，叶片采用三维扭曲造型，可适配清水或物理性质类似清水的介质输送，平衡孔开设在后盖板对应位置，可平衡大部分轴向力，降低轴承组件的轴向载荷，延长轴承的使用寿命。

安装底座采用一体式焊接钢结构，建模时预留了电机与泵头的精准安装定位面，底座底部设置了带安装孔的地脚支撑，可通过膨胀螺栓直接固定在混凝土基础上，底座的筋板布局经过受力优化，可承受泵组运行时的重量载荷与振动载荷，避免长期运行出现底座变形导致的轴系不对中问题。机械密封腔的结构尺寸完全匹配标准集装式机械密封的安装要求，密封腔周围预留了足够的操作空间，方便现场更换密封件时的工具操作。接线盒设置在电机顶部的侧方位置，接线口采用标准电缆密封接头结构，现场布线时可直接接入穿线管，满足常规工业环境的防护要求。

从安装边界来看，整机的轴向、径向、高度方向尺寸都经过紧凑化设计，进出水口的中心高度、法兰端面到底座安装面的距离都符合行业通用的安装尺寸规范，可直接替换同参数规格的老旧泵组，无需对现有管路和基础进行改造。模型中所有的连接螺栓、密封垫片、定位销等标准件都按照实际装配关系完成建模，各部件之间不存在干涉问题，可直接用于生成工程图纸、指导生产装配，也可用于泵组选型阶段的布局校核、安装空间模拟，帮助设计人员提前预判现场安装可能出现的管路干涉、操作空间不足等问题。

在细节处理上，电机外壳的散热筋结构按照实际散热需求建模，筋条的高度、间距都符合电机散热的设计要求，可保证电机在额定负载下运行时的热量有效散出；泵体顶部预留了排气螺塞的安装位置，首次启动前可通过该位置排出泵腔内的空气，避免气缚现象影响泵的正常运行；泵体底部设置了放水螺塞，冬季停机或长期停用时可通过该位置排空泵腔内的存水，防止冻裂泵体。整个模型的结构完全还原了真实产品的装配关系，没有做过度简化，对于结构设计人员学习泵类产品的结构设计逻辑、进行设备选型的空间校核都有实际参考价值。
