DOSIVAC系列水环式真空泵结构设计

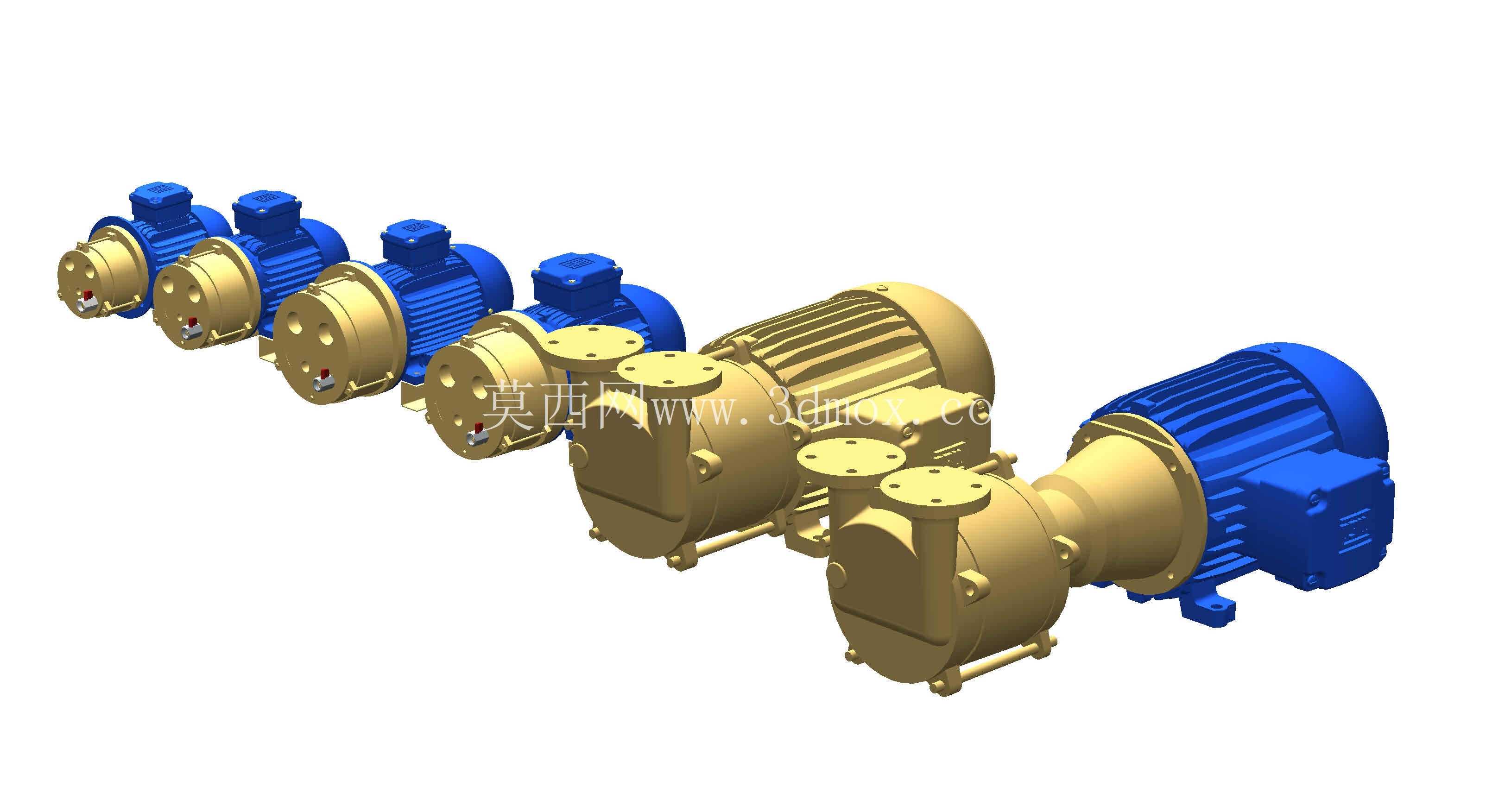

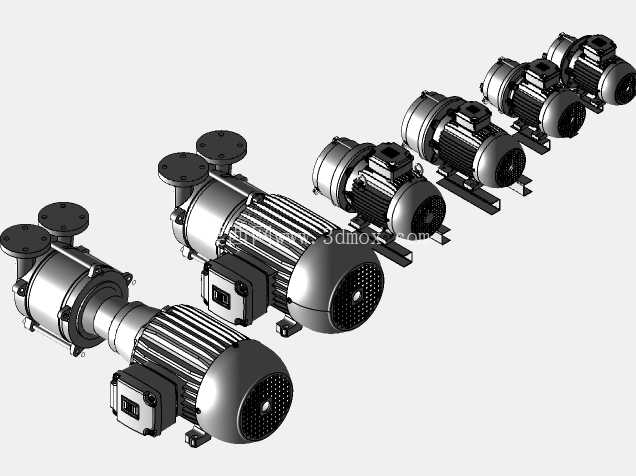

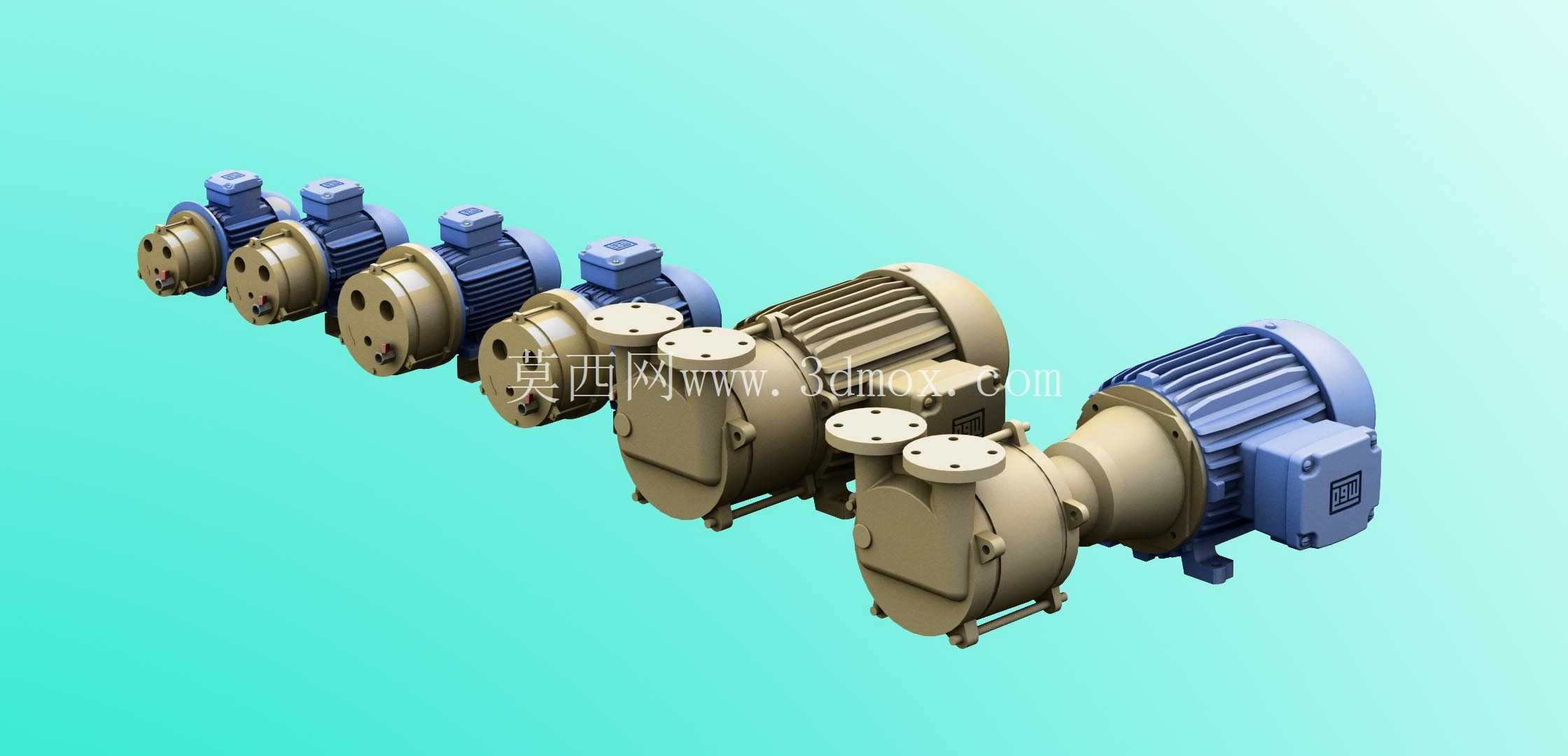

本次呈现的DOSIVAC系列真空泵三维结构，覆盖了从400到6300的多规格机型，建模过程完全参照实物测绘与工程样本参数还原，每一处连接法兰、安装脚位、泵体流道、电机对接尺寸都做了1:1的匹配，没有做简化或者失真的艺术化处理，能直接用于真空系统的布局设计、设备选型校核以及安装干涉检查。

从实际工程应用场景来看，这类水环式真空泵的适用面非常广，在化工行业的真空蒸馏、蒸发、干燥工序里，它可以抽除不含固体颗粒、不溶于水的气体，为反应釜、储罐提供稳定的真空环境；在煤炭行业的瓦斯抽放环节，大规格机型能够持续抽出巷道内的瓦斯气体，保障井下作业安全；在食品加工行业的真空包装、真空浸渍工序，小规格机型可以快速建立包装腔的真空度，延长食品保质期；在制药行业的真空灭菌、原料药干燥环节，它的抽气速率稳定，不会对工艺介质造成污染；在市政工程的污水处理环节，它可以为真空排污系统提供负压动力，实现污水的密闭输送，避免异味扩散。

从设备功能特性来看，该系列真空泵属于粗真空获得设备，依靠叶轮旋转时形成的水环来实现气体的吸入、压缩和排出，工作过程中没有金属部件的直接接触，因此运行噪音低、磨损小，只要保证工作液的供应和水质符合要求，就能长期稳定运行。不同规格的机型抽气速率覆盖范围宽，从小流量的实验室配套到大流量的工业系统配套都能适配，泵体与电机采用直联式结构，相比皮带传动的结构，传动效率更高，占用的安装空间更小，日常维护只需要定期检查机械密封的磨损情况、更换工作液、清理进排气口的杂物即可，维护成本远低于其他类型的粗真空泵。

设计思路上，整个系列采用了模块化的设计理念，同系列不同规格的机型，泵体的端盖结构、密封组件、安装法兰的标准件选型做了最大化的通用，比如进排气口的法兰连接尺寸遵循统一的管道标准，机械密封的规格在相邻几个机型之间可以互换，电机的安装接口符合IEC标准，用户在后期更换配件、升级设备的时候不需要重新改造管道和安装基础。泵体的流道设计做了优化，叶轮的叶片角度经过流体仿真校核，在保证抽气效率的同时，降低了工作液的温升，减少了气蚀现象对泵体的损伤，延长了叶轮和泵壳的使用寿命。泵体底部设置了排污口，在长期停机或者维护的时候，可以排净泵腔内的工作液，避免冬季低温冻裂泵体，也防止残留的杂质沉积在流道内影响抽气效率。

从外形尺寸与安装边界来看，不同规格的机型安装尺寸存在梯度差异，建模时对每一个规格的安装脚位孔距、进排气口的中心高度、电机的外径尺寸、整机的长度宽度高度都做了精确标注，比如最小规格的DSHC400机型，整机长度不足一米，安装脚位的横向孔距和纵向孔距都控制在较小范围内，可以直接安装在小型设备的机架上，不需要额外做厚重的混凝土基础；最大规格的DSHC6300机型，整机长度超过两米，安装脚位的孔距更大，进排气口的法兰通径也更大，安装时需要预留足够的管道连接空间和维护操作空间，尤其是电机侧的接线和散热空间，以及泵体侧的密封更换空间，在做车间布局的时候必须提前预留，避免后期维护时无法操作。所有机型的轴中心高都做了统一的基准设计，用户在更换同规格不同厂家的泵型时，不需要重新调整电机和泵体的对中，减少了安装调试的工作量。进排气口的法兰采用标准的凸面法兰设计，密封面的粗糙度和螺栓孔分布都符合国标要求，和现场的工业管道可以直接对接，不需要额外加工过渡法兰。泵体的安装脚位设置了加强筋结构，能够承受泵运行时的振动载荷，避免长期运行出现脚位断裂的问题，安装时只需要按照标注的孔位打膨胀螺栓或者预埋螺栓即可，不需要额外做复杂的减震基础，当然在对噪音控制要求较高的车间，可以在安装脚位下方加装橡胶减震垫，进一步降低振动传递。

对于三维建模从业者来说，这个系列的模型可以作为水环式真空泵的通用建模模板，掌握这类直联式泵体的建模逻辑，包括叶轮的参数化建模、泵壳流道的曲面构建、标准件的调用与装配逻辑，在做其他同类型泵的建模时可以大幅提升效率；对于设备选型的工程师来说，可以直接将模型导入到工厂布局的三维场景中，检查泵与周边管道、设备的干涉情况，提前预判安装时可能出现的空间不足问题，减少现场安装的整改工作量；对于结构设计工程师来说，可以参考该系列的模块化设计思路，在自主开发真空泵产品时，做好通用件的标准化工作，降低产品的生产和维护成本。
