DN32旋翼式冷水水表结构三维建模

　　在民用建筑供水、市政给排水管网、工业循环水支路、农田灌溉分户计量等场景中，DN32规格的旋翼式水表是中小口径管路流量计量的核心部件，承担着水流量累计计量、贸易结算依据的核心作用，其结构设计的合理性直接影响计量精度、压损控制、安装适配性与长期运行可靠性。本次建模的水表采用传统旋翼式计量结构，整体为直通式轴向流道设计，主体外壳采用黄铜材质建模还原，两端预留外螺纹连接接口，配套六角锁紧螺母结构，可直接与同公称通径的镀锌钢管、PPR转接头适配，安装时无需额外定制转接件，符合常规给排水管路的安装规范。

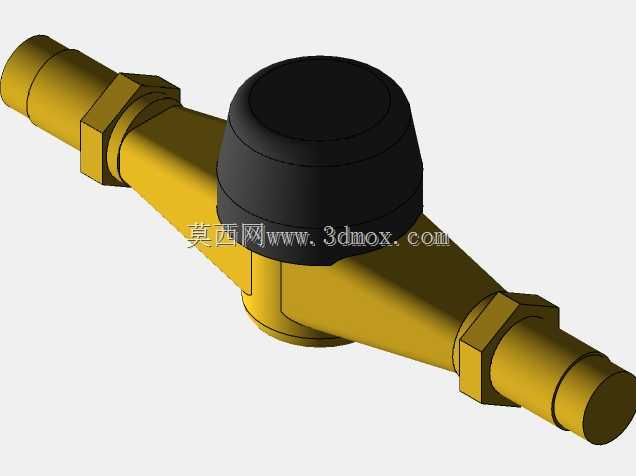

　　从结构设计逻辑来看，建模过程中优先还原了水表的流道特性：进水端通过导流结构将轴向流入的水流导向叶轮腔，驱动旋翼叶轮转动，再通过齿轮减速机构将叶轮转速传递到顶部的计数机构，最终通过字轮与指针组合显示累计流量，建模时完整还原了叶轮腔的弧形导流面、叶轮轴的定位支撑结构、计数机构的密封隔离腔，确保结构逻辑与实际产品一致。顶部的黑色表罩采用旋合式结构设计，与表体之间通过螺纹连接，内部预留密封圈安装槽，可实现IP68级的防水密封，避免管路内的水渗入计数腔造成读数模糊或机构锈蚀，表罩顶部为透明视窗安装位，建模时预留了视窗的安装台阶与压圈结构，可直接用于后续的工程图出图或装配模拟。

　　外形尺寸方面，该水表整体长度符合DN32旋翼式水表的行业通用尺寸，两端连接螺纹为G1.25管螺纹，六角螺母对边尺寸匹配常规活动扳手的操作空间，安装时两端管路需预留至少100mm的直管段，避免弯头、三通等管件造成的流态紊乱影响计量精度，表体顶部到管路中心的高度控制在常规安装空间要求范围内，可适配水表井、管道井内的狭小安装场景。从功能特性还原来看，建模时充分考虑了水表的实际运行需求：流道内壁做了光滑过渡处理，避免锐角结构造成的额外压损，在常用流量范围内压损不超过0.1MPa，满足供水管网的压力要求；叶轮轴采用耐磨材质的支撑结构建模，可保证长期运行下的转动灵活性，减少计量误差；表体两端的螺纹连接段预留了足够的啮合长度，安装时缠绕生料带后可实现可靠密封，避免漏水问题。

　　在建模细节处理上，表体的六角加强筋结构、表罩的防滑滚花、连接螺母的倒角等细节都做了1:1还原，既可以用于产品结构的方案评审，也可以用于管路系统的装配干涉检查，在做建筑给排水BIM建模、工业管路布局设计时，可直接导入该模型进行整体装配，验证安装空间是否充足，避免现场安装时出现与周边管件、墙体的干涉问题。不同于大口径的水平螺翼式水表，DN32规格的旋翼式水表主要针对分户计量、支管计量的场景，其始动流量更小，在小流量下的计量精度更高，适合用水量波动较大的民用场景或小型工业支路，建模时也针对这一特性还原了叶轮的小间隙配合结构，确保小流量下水流也能驱动叶轮转动，避免计量盲区。整个模型的装配关系完全按照实际产品的装配顺序搭建，从底部的表体、叶轮组件、计数机构到顶部的表罩、密封件，每个零件都保留了独立的建模特征，方便后续进行工程图导出、零件拆分加工或结构优化修改，对于从事给排水设计、水表产品研发、管路系统集成的工程师来说，该模型可直接用于方案设计阶段的布局验证，减少重复建模的工作量，提升设计效率。
