1英寸Storz型AG公头消防管路接头

该款Storz型1英寸AG公头接头，是消防供水、应急输水、工业流体输送管路系统中常用的快接连接件，核心适配公称通径1英寸的德标Storz接口系列，在市政消防栓接驳、消防水带快速对接、移动式消防泵出水口连接、工业临时输水管路快速拼接场景中应用广泛，相比传统螺纹旋接接头，Storz卡扣式结构无需对准螺纹旋合多圈，仅需将接口对位后旋转小角度即可完成锁紧，在应急救援场景下能大幅缩短管路接驳时间，降低操作门槛，即使戴防护手套也能快速完成对接操作。

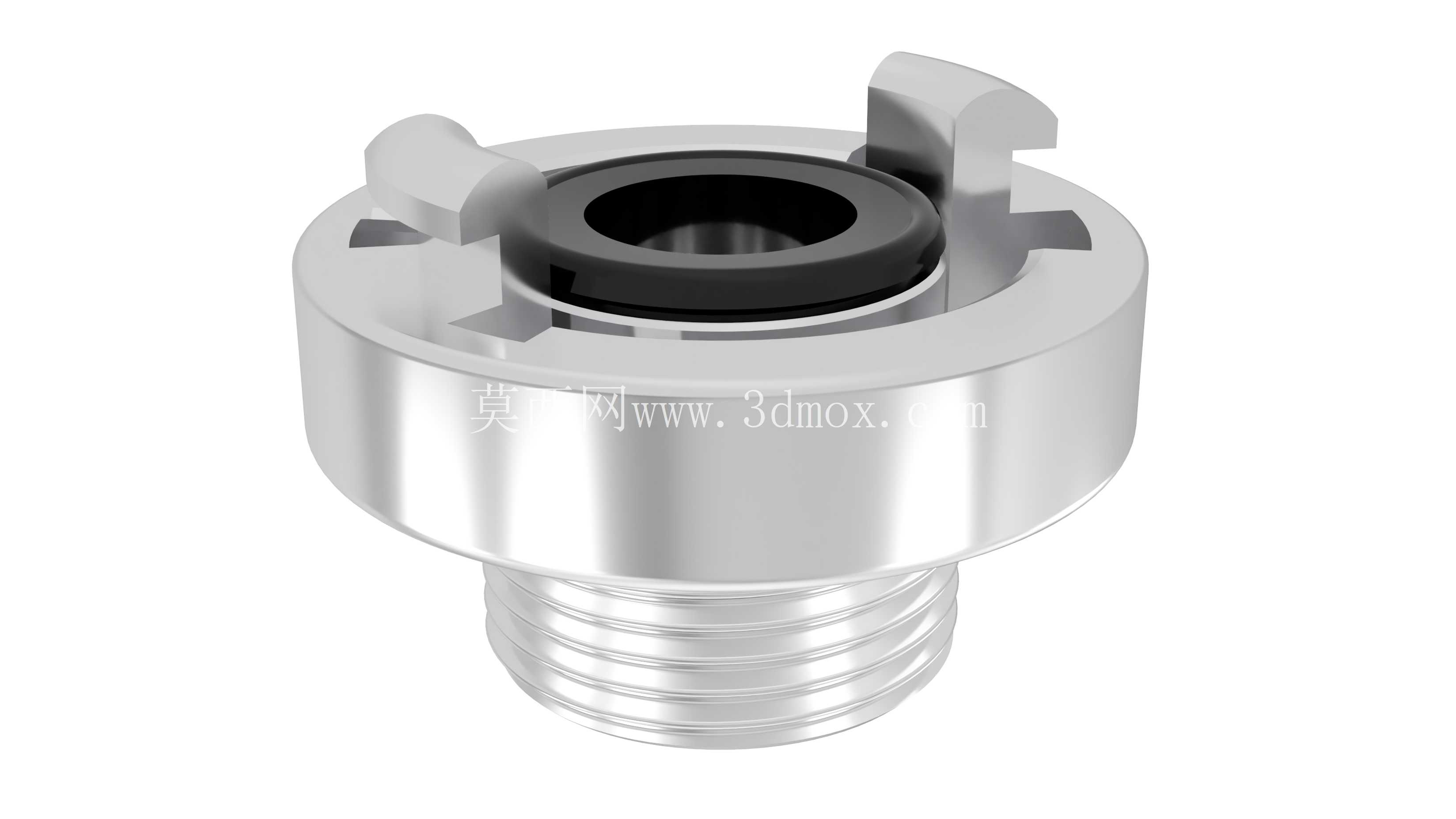

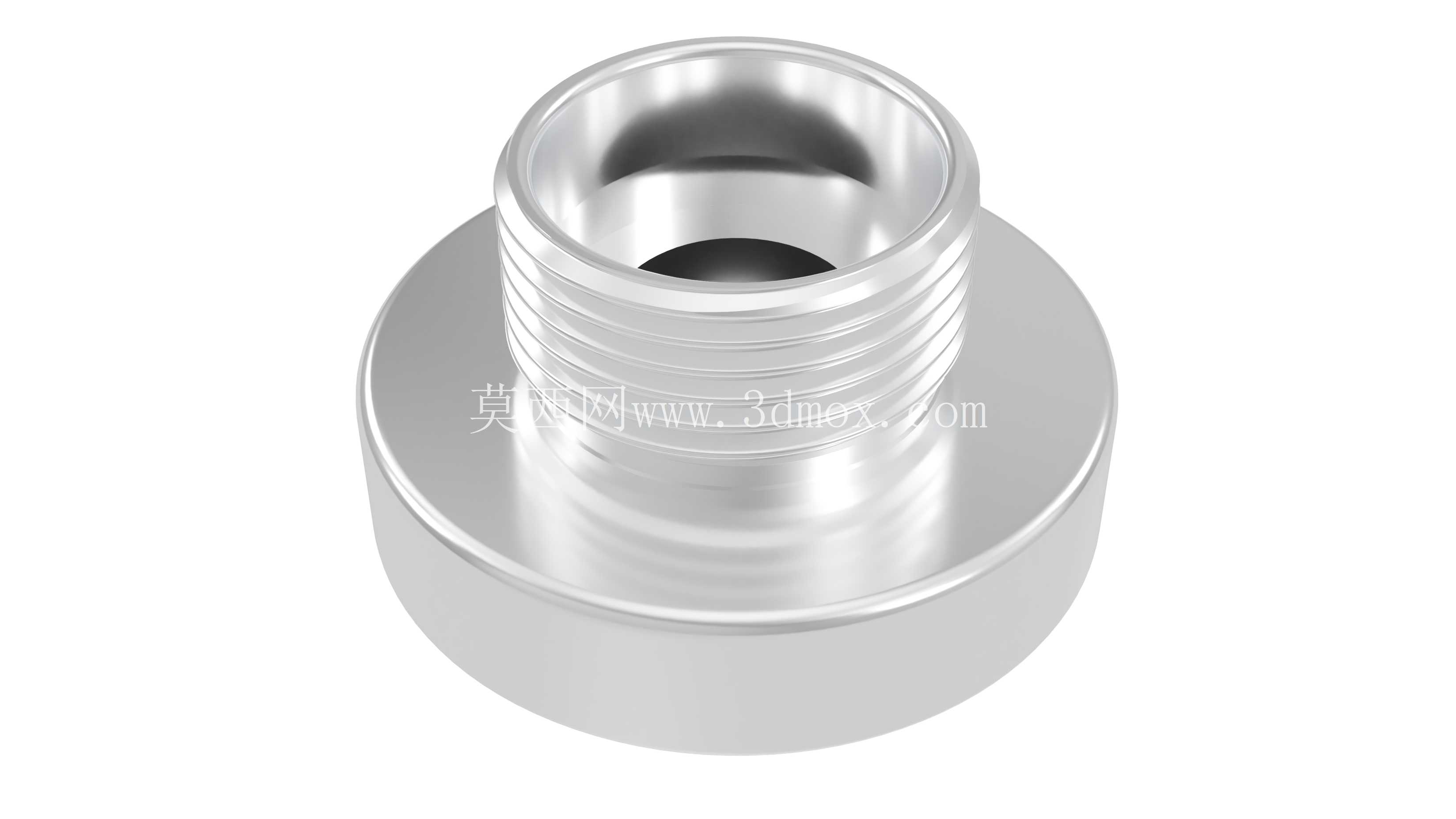

从结构设计来看，接头主体采用金属材质一体加工成型，下部为标准AG外螺纹段，可直接拧入带有对应内螺纹的泵体出水口、管路转接座、阀门端口，螺纹段的长度经过匹配校核，既保证足够的螺纹啮合长度满足承压要求，又避免螺纹过长导致安装后突出量过大影响周边部件布置；上部为Storz卡扣连接端，对称布置两个卡扣凸耳，凸耳的导向斜面做了圆弧过渡处理，对接时能自动导正接头位置，即使两个对接接头存在小角度偏差也能顺利滑入锁紧位，内部嵌装的黑色密封胶圈为端面密封结构，当接头卡扣锁紧到位后，两个对接接头的端面会压紧密封胶圈，实现无泄漏密封，相比径向密封结构，端面密封在接头存在少量轴向间隙时仍能保持密封性能，适配现场施工中存在的少量安装误差。

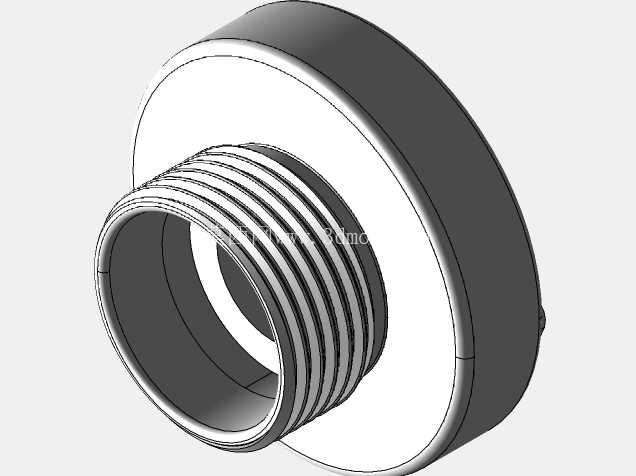

建模过程中，首先根据Storz接口的标准尺寸参数确定卡扣凸耳的轮廓轨迹，凸耳的锁紧工作面角度严格匹配标准要求，保证与同规格Storz母头对接时卡扣啮合量足够，不会在承压状态下脱开；密封槽的尺寸根据胶圈的压缩率设计，胶圈压缩量控制在合理区间，既保证密封所需的压紧力，又避免压缩量过大导致胶圈永久变形失效；下部外螺纹采用标准管螺纹参数建模，螺纹收尾处做了退刀槽结构，符合实际机械加工的工艺要求，避免螺纹加工到根部出现烂牙问题；接头主体的外圆过渡处均做了圆角处理，既避免加工和使用过程中锐边割伤操作人员，也能降低应力集中，提升接头在受压状态下的结构强度。

安装边界方面，该接头下部外螺纹的公称尺寸为1英寸，安装时需要在对接的内螺纹端口预留足够的扳手操作空间，接头上部卡扣端的最大外径对应1英寸Storz接口标准尺寸，对接时需要保证接头周边无遮挡，预留出旋转锁紧的操作空间，卡扣旋转行程对应的角度符合Storz标准要求，安装到位后卡扣凸耳会与母头的卡扣槽完全贴合，此时可通过凸耳上的对位标记确认锁紧状态；接头的轴向总长度经过优化，在保证螺纹啮合长度和卡扣结构强度的前提下尽可能缩短轴向尺寸，降低管路安装后的整体突出长度，适合在空间紧凑的泵组、车载消防设备上安装使用。

在实际使用场景中，这类接头常配套在消防水带两端、移动消防泵进出口、消防栓转接端口，需要承受一定的输水压力，因此建模时对卡扣凸耳的受力薄弱处做了结构加强，凸耳与主体连接的根部做了加厚过渡处理，避免在带压状态下凸耳受剪切力断裂；密封胶圈的材质通常选用耐水、耐老化的橡胶材质，密封槽的深度设计保证胶圈安装后不会在对接时被挤出槽位，同时在接头反复对接拆卸后仍能保持密封性能。

从建模细节来看，接头主体的金属表面做了质感处理，还原实际金属机加工后的表面质感，密封胶圈单独建模区分材质，卡扣凸耳的轮廓、螺纹的牙型、退刀槽的尺寸都严格按照实际加工工艺还原，可直接用于管路系统的装配干涉检查、设备展示动画制作、产品选型的三维预览，也可作为同类Storz接头设计的参考模型，帮助结构设计人员快速完成接口匹配、安装空间校核工作，减少重复建模的工作量。
