110毫米口径地下排水用PVC管材结构

市政建筑地下排水系统中，110mm口径的排水管材是支路管网的核心输送部件，这类橘色硬质管材主要承担楼宇雨污分流支管、地下车库排水支管、小区室外排水接驳段的污水、雨水输送任务，日常工况下需要耐受土壤静压、地下水位侵蚀、生活污水中弱酸碱成分腐蚀，同时要满足地面沉降带来的小幅度形变适配需求，避免接口渗漏造成地下土壤塌陷、管网淤堵等问题。

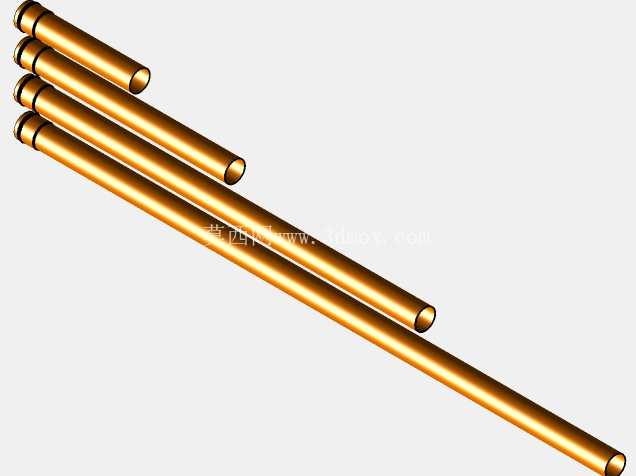

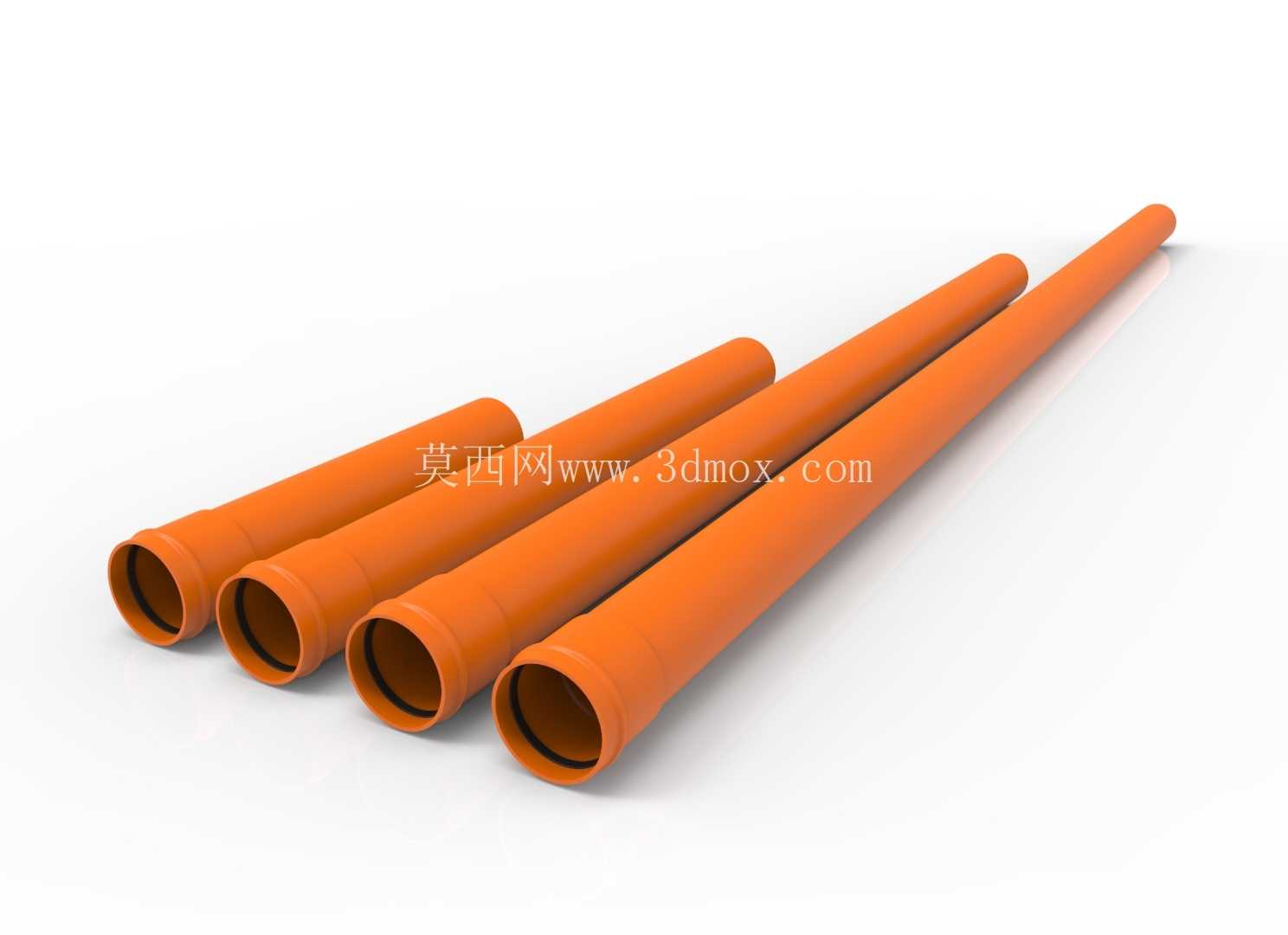

从结构设计来看，这类管材采用一端扩口承插的结构形式，单根管材的平直段为等径圆柱结构，承口端内径与管材外径做公差匹配，安装时配合橡胶密封圈实现轴向密封，无需额外焊接或粘接工序，现场施工时只需将管材插口端对准承口推入到位即可完成单段连接，大幅降低地下管网的现场施工难度，也便于后期管网维护时的局部拆换。管材壁厚根据埋深等级做差异化设计，常规埋深1.5米以内的支路管网用管，壁厚控制在3.2mm左右，环刚度满足4kN/㎡的要求，可承受普通人行区域、非机动车道的地面荷载，若用于车行道下方的埋地段，会对应提升壁厚至4.0mm以上，环刚度提升至8kN/㎡，避免车辆长期碾压造成管材变形破裂。

建模过程中需要重点把控几个关键尺寸边界：首先是承口段的尺寸，承口深度需达到管径的0.8倍以上，也就是不小于88mm，保证插入后有足够的密封接触长度，承口内部的密封圈卡槽位置距离承口端面15mm，卡槽深度2mm，适配直径4mm的圆形橡胶密封圈，安装后密封圈被挤压填充插口与承口的间隙，实现0.1MPa水压下无渗漏。其次是管材的锥度控制，插口端做1:200的微小锥度，既方便安装时对准插入，也能避免使用过程中因土壤位移造成接口脱开。管材外表面做光滑无凸起设计，减少流体输送过程中的阻力，内壁粗糙度控制在Ra0.8以下，避免污水中的杂物挂壁造成管网淤堵，长期使用过程中可降低管网疏通的维护频率。

实际应用场景中，这类管材常搭配同口径的45度弯头、90度弯头、三通、四通等配件使用，组成完整的地下排水管网，建模时需要保证管材外径的一致性，所有同口径配件的接口尺寸与管材完全匹配，避免现场安装时出现接口错位、密封失效的问题。不同于给水管道的承压要求，排水管道为非承压流道，大部分工况下为重力流输送，因此设计时不需要考虑过高的内压耐受能力，重点需要考量外压负载、接口密封性、耐腐蚀性三个核心指标，橘色的外观配色也是地下管网的专用标识色，避免后期其他工程施工开挖时误挖损坏排水管线。

从建模细节来看，管材的两端切口做1mm的圆角处理，避免安装时切口毛刺割伤橡胶密封圈造成渗漏，承口的外沿做加强筋结构，提升承口段的结构强度，避免安装敲击时造成承口开裂。整根管材的长度常规为4米，建模时可根据管网排布需求做长度参数化调整，同时保留承插接口的参数化特征，方便不同长度管材的快速衍生设计，适配不同施工段的长度需求，减少现场切割的工作量。地下管网排布时，这类管材的安装坡度控制在千分之三到千分之五之间，依靠重力实现污水自然流动，因此建模时也可配合坡度参数快速调整管线排布角度，验证管网整体的流向合理性，避免出现局部倒坡造成积水淤堵的问题。
