1-1/4寸不锈钢手动球阀结构设计

　　在民用供水、石化输配、天然气场站这类对管路通断控制可靠性要求较高的场景里，手动球阀始终是小口径管路截流单元的首选方案，这次呈现的1-1/4寸规格不锈钢手动球阀，就是针对公称通径DN32量级管路开发的通用截流构件。从实际工况适配角度看，这个尺寸的球阀刚好覆盖多数车间工艺支管、楼宇供水立管分支、小型燃气调压站出口管路的通径需求，不需要额外加装变径接头就能直接对接同通径的内螺纹管路，减少了管路接头数量也就降低了潜在泄漏点。

　　整个阀门的核心截流部件采用带贯通孔的球形阀瓣，阀瓣的通孔直径和管路通径做了等径匹配，当阀瓣通孔和管路轴线完全对正时，流道完全畅通，介质流动的局部阻力系数仅为0.1左右，远小于截止阀、闸阀同规格产品的流阻，适合对压降损失敏感的流体输送场景；当手柄旋转90度后，阀瓣通孔垂直于管路轴线，截流面完全贴合阀座密封面，能够实现零泄漏截流，不需要额外附加锁止结构就能依靠密封副的预紧力维持截流状态。

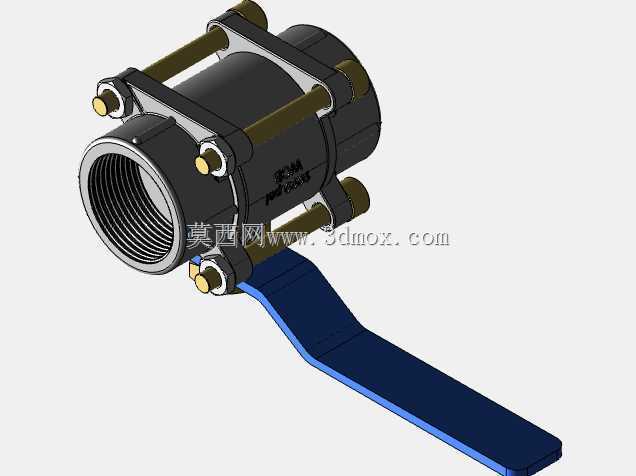

　　从结构设计逻辑上看，这款球阀采用了侧装式三段式阀体结构，阀体通过四根均布的长螺栓把左右阀体和中间阀腔段锁紧，这种结构的优势在于后期维护时不需要把整个阀体从管路上拆下来，只需要松开连接螺栓就能取出阀瓣和阀座组件更换密封件，大幅降低现场运维的工作量。阀体和介质接触的所有过流面都采用不锈钢材质，既能够耐受自来水、轻度腐蚀性化工介质的侵蚀，也能适应-20℃到150℃的常规介质温度范围，不会像铸铁阀门那样长期使用后出现锈渣脱落污染介质的问题。

　　操作端采用加长式冲压钢板手柄，手柄表面做了喷塑处理，握持段做了圆弧收边，现场操作人员戴劳保手套操作时也不会出现打滑问题，手柄和阀杆的连接采用扁方加定位销的结构，避免长期开关操作后手柄和阀杆之间出现旷量，保证开关位置的指示准确性——当手柄和管路平行时为全开状态，垂直时为全关状态，现场巡检人员不需要凑近看阀位标识就能快速判断阀门状态。

　　安装边界方面，这款球阀两端采用标准G1-1/4内螺纹连接，螺纹精度符合55度密封管螺纹标准，拧紧时不需要额外生料带辅助密封就能依靠螺纹配合实现端面密封，阀体总长度控制在110mm左右，手柄全开状态下的横向伸出长度为140mm，安装时只需要在阀体侧面预留出足够的手柄旋转空间即可，不需要额外预留安装操作的冗余空间，适合在管路排布紧凑的设备夹层、管井内部使用。阀杆部位采用双重O型圈密封结构，阀杆和阀体配合面的粗糙度控制在Ra0.8以下，长期开关操作也不会出现阀杆外漏的问题，密封件采用耐老化丁腈橡胶材质，正常工况下使用寿命可达上万次开关循环。

　　在实际选型匹配时，这款球阀的额定工作压力为1.6MPa，能够满足多数低压流体输送管路的压力等级要求，不管是净水输送、轻质油品输送还是低压天然气输送场景都能适配，因为是手动操作结构，不需要外接气源、电源就能完成开关动作，在断电、断气的应急工况下也能可靠完成管路截流操作，是工业管路系统里可靠性最高的截流单元之一。建模过程中对所有配合面都做了公差匹配，阀瓣和阀座的配合间隙控制在0.02mm到0.05mm之间，既保证开关动作的顺滑性，也不会因为间隙过大导致密封失效，所有螺栓连接孔的位置度公差控制在0.1mm以内，保证实际生产装配时零部件能够顺利互换，不需要额外修配就能完成组装。
